Как собрать электрощит для частного дома
Подробнее о том, какими бывают распределительные электрощиты и какими устройствами его можно оборудовать, расскажем в нашей статье.
Чем отличаются электрощиты
Электрощиты производят из пластика и металла. Пластиковые модели отличаются качеством сырья и толщиной стенок. Простые модели делают из полипропилена. Более качественные электрощиты производят из АБС-пластика, который не боится УФ-лучей и не становится желтым спустя некоторое время. Чем толще стенка щита, тем меньше вероятность его поломки при монтаже и эксплуатации. Также у щитов большей стоимости как правило усиленные петли, с которыми не возникает проблем спустя годы использования.

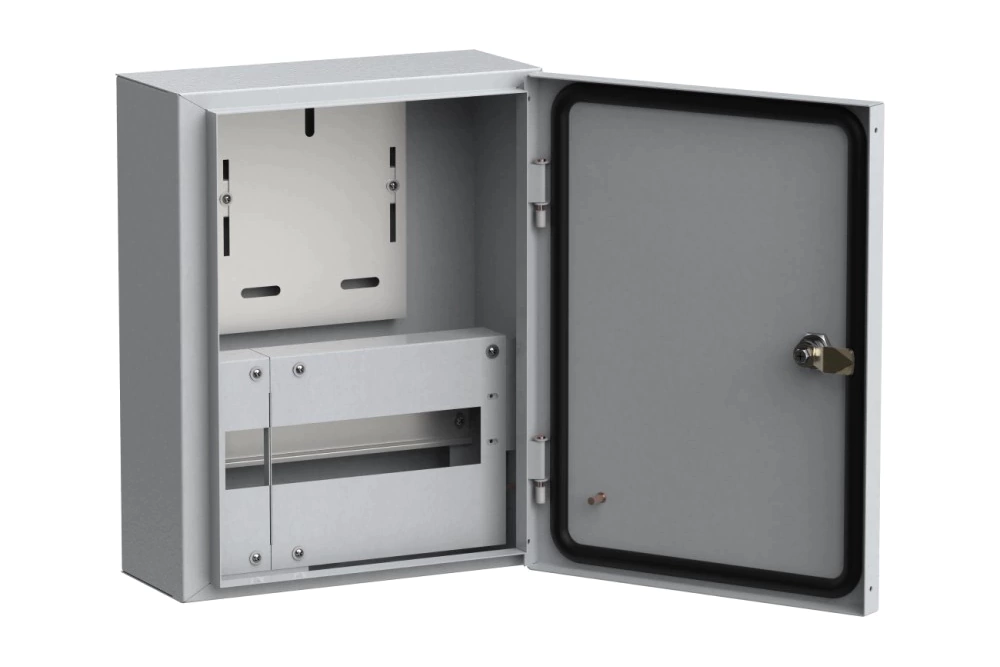

Металлические щиты также отличаются качеством. Более дорогие модели покрыты порошковой краской, защищающей корпус от коррозии. Если сравнивать металлический и пластиковый щит, металл делает электрощит более крепким, надежным и долговечным, при этом пластик обычно дешевле, но лучше выглядит. Неочевидное различие электрощитов - внешний вид, который может иметь значение, если щиток будет установлен на видимом месте в доме. Более дорогие модели, как правило, имеют минималистичный и современный дизайн.
При выборе щита рекомендуется закладывать запас места на пару модулей и иметь достаточную глубину и высоту (между рейками не менее 15 см) для удобного монтажа и разводки проводов.
Чем отличается электрощитовое оборудование
Прежде чем говорить о конкретных элементах электрощита, нужно отметить, что как сами щиты, оборудование внутри щита может отличаться качеством.
Из-за этого цена 2 щитов с технически-одинаковыми автоматами может значительно отличаться.
Более дешевые автоматы имеют упрощенную конструкцию и эксплуатационные характеристики.
Например, у простых автоматов предельная коммутационная способность 4,5 кА, в то время как у более профессионального оборудования - 6 кА.
Контроллеры, контакты, дугогасительные камеры у более дорогого оборудования также отличаются повышенными эксплуатационными характеристиками, продлевающими их срок службы приборов и увеличивающие надежность.
Планирование электросистемы
Перед началом монтажа необходимо тщательно спланировать всю электрическую систему дома. Это включает:
- Составление схемы электропроводки по всем помещениям.
- Расчет нагрузок для каждой линии (освещение, розетки, мощные приборы).
- Определение места установки щита — он должен быть легко доступен, но защищен от попадания влаги и механических повреждений.
- Планирование дополнительных элементов: мастер-выключатель, Wi-Fi роутер, резервное питание, системы умного дома.
Хорошее планирование позволяет избежать переделок, сэкономить на материалах и обеспечить запас мощности на будущее.
Какое оборудование должно быть в щите
Независимо от уровня качества, каждый электрощит должен включать:
- Вводной автомат
- УЗО и автоматические выключатели на каждую линию (розетки, освещение, мощные потребители) и/или диф.автоматы
- Шины заземления и нейтрали
Этот минимальный набор оборудования в щите обеспечивает защиту от возгорания и поражения электрическим током.
Важно! Не экономьте на соединениях — используйте гильзы, клеммнные колодки, запрессовку.
Вводной автомат
Вводной автомат нужен для общего отключения электросети и проведения работ внутри щита. Для однофазной сети (230В) нужен двухполюсной автомат, для трехфазной сети (400В) используют трехполюсной или четырехполюсной автомат.
Класс таких автоматов чаще всего С (срабатывает при превышении тока в 5-10 раз).
Селективное устройство защитного отключения (Селективное УЗО)
Селективное УЗО – это устройство защитного отключения со значением тока срабатывания 100 мА и 300 мА. Оно ставится после вводного автомата и защищает оборудование от возгорания. Благодаря селективному УЗО отключается только поврежденный участок сети, при этом остальные части сети продолжают функционировать.
Устройство защитного отключения (УЗО)
УЗО устанавливается перед групповыми автоматами. Защищает от поражения током и предотвращает пожары. В зависимости от группы автоматов, на которую устанавливается, выбирается тип УЗО.
Тип АС реагирует на повреждение изоляции и контакт пользователя с оголенной жилой. Тип А – более чувствительное УЗО. Реагирует на малейшие колебания тока. Защищает электротехнику от выхода из строя.
УЗО с током утечки 30 мА ставится на розеточные группы и освещение. Устройства с показателем 10 мА ставятся на линию в мокрых зонах.
УЗО должен быть на 1 ступень выше автомата по значению номинального тока, т.е. если УЗО на 25А, то автомат должен быть на 20А.
Автоматические выключатели на группы
Для разных групп в цепи понадобятся автоматы с разными техническими характеристиками, а именно с разными показателями номинального тока и типом тока срабатывания.
Номинальный ток:
6-10 А - для освещения
16 А - для обычных розеточных групп
20-25 А - для силовых линий (стиральная машина, кондиционер)
32-40 А - для мощных потребителей (электроплита, духовой шкаф).
Ток срабатывания:
Тип B - используется для группы приборов освещения и устройств без пусковых токов.
Тип C - универсальный тип автомата. Подходит для большинства бытовых приборов.
Число полюсов:
Выделяют однополюсные, двухполюсные, трёхполюсные и четырёхполюсные модели.
Однополюсные - отключают только провод фазы. Подходят для большинства бытовых линий с суммарным потреблением до 5 кВт, 230В.
Двухполюсные - отключают и фазу, и ноль. Устанавливаются в группе более мощных электроприборов (электроплит, водонагревателей и т.п.)
Дополнительное оборудование
Дополнительное оборудование усиливает степень защищенности человека от поражения электрическим током и вероятность поломки оборудования. А так же, может добавить удобство в контроле и управлении освещением и техникой.
