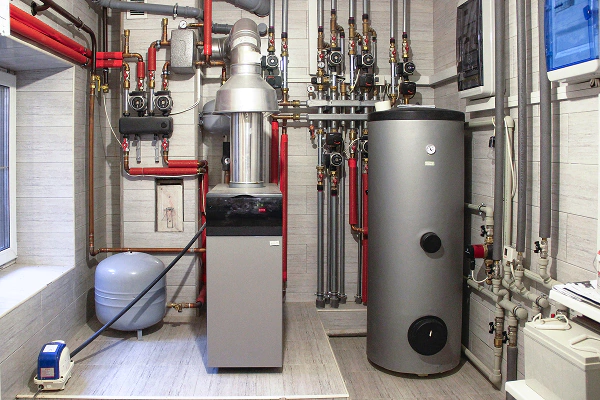

Чем оборудовать котельную в частном доме
От проектирования и комплектации котельной зависит комфорт в проживании, а также безопасность и экономия при эксплуатации дома. О том, каким оборудованием должна быть оснащена котельная – рассказываем в нашей статье.
Оборудование для котельной

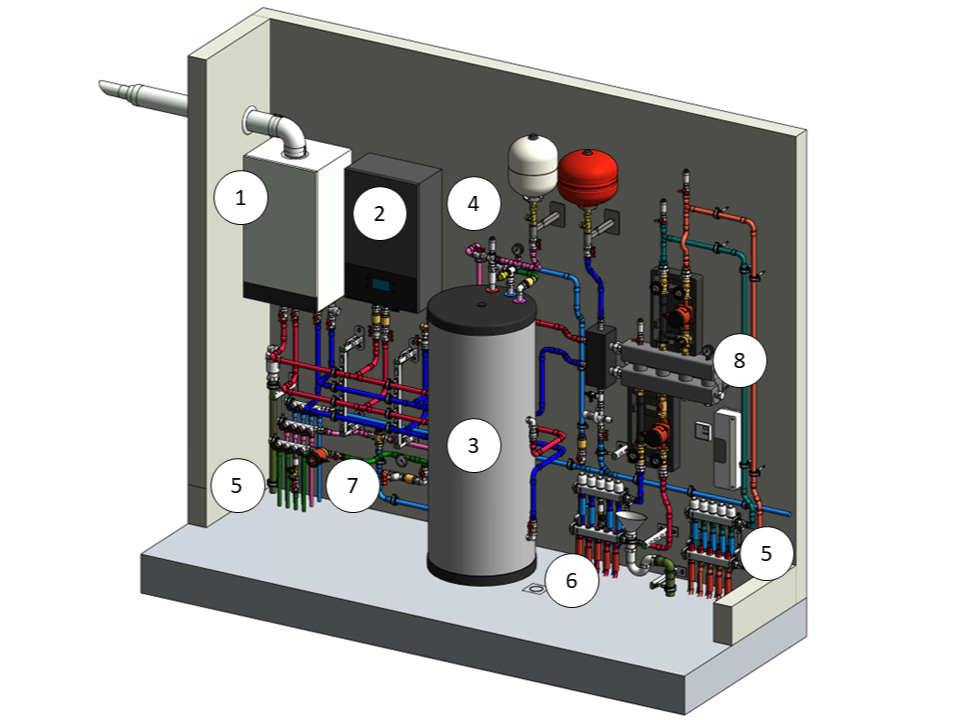

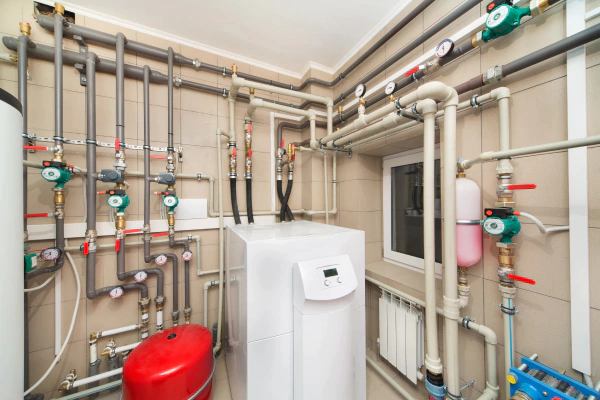

Ниже представлен пример оборудования котельной частного дома с описанием всех элементов.
1. Котел (основной). Основной генератор тепла.
2. Котел (резервный). Аварийный источник тепла.
3. Косвенный накопительный водонагреватель. Подогревает воду для бытовых нужд за счет горячей воды в системе отопления.
4. Группа безопасности. Набор устройств, обеспечивающих безопасное использование приборов отопления.
5. Коллекторы холодного и горячего водоснабжения. Распределяет воду по различным точкам водопотребления.
6. Коллекторная группа отопления и теплого пола. Распределяет теплоноситель в системе отопления или тёплого пола.
7. Насос рециркуляционный для ГВС. Предназначен для создания принудительной рециркуляции воды в системах горячего водоснабжения.
8. Гидравлический разделитель потока. Выравнивает потоки теплоносителя и давление между разными контурами системы отопления, позволяя им работать независимо и без помех друг для друга.
Выбор котла
Котел — это основной генератор тепла. Выбор типа котла зависит от трех факторов: доступности топлива в регионе, бюджета на эксплуатацию и требований к автоматизации.

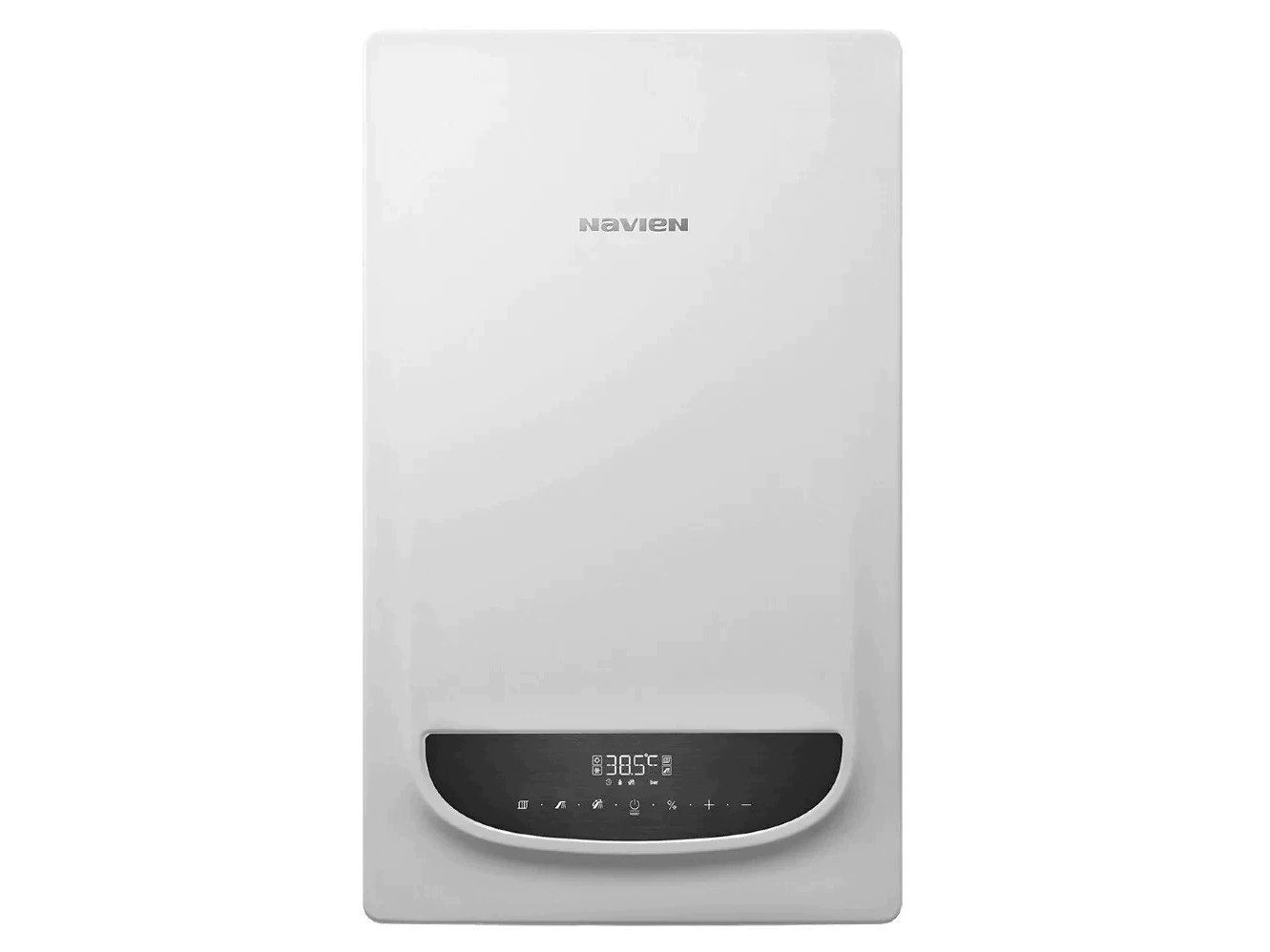

Газовый котел
Газовый котел – самый популярный тип котла, если к участку подведена магистраль газа. Газ — самое дешевое топливо в большинстве регионов России.
Современные модели газовых котлов уже содержат в своей конструкции встроенный циркуляционный насос, группу безопасности и другую автоматику.
Это экономит место в котельной и делает его эксплуатацию проще. Газовые котлы бывают одноконтурными и двухконтурными.
Одноконтурные котлы используются только для нагрева теплоносителя в системе отопления.
Для нагрева воды в системе горячего водоснабжения могут быть оснащены клапаном переключения потока теплоносителя и в зависимости от потребности греть воду либо для системы отопления,
либо для системы горячего водоснабжения.
Двухконтурные котлы нагревают теплоноситель для системы отопления и воду для системы горячего водоснабжения за счет встроенного внутрь пластинчатого теплообменника.
Электрический котел
Электрический котел выбирают в качестве основного источника тепла, когда к участку не подключен газ, либо в качестве резервного котла. Также электрический котел может понадобиться на период, пока к дому подводят газ, а далее он станет резервным источником тепла. Электрический котел бывает только одноконтурным и предназначен для нагрева теплоносителя в системе отопления. Однако с помощью внешнего трехходового клапана и бойлера косвенного нагрева его можно использовать и для подогрева горячей воды.
По сравнению с другими, это самый компактный вид котла, практически не занимающий места на стене. Бесшумный, безопасный (нет открытого огня) и не требующий наличия дымохода.
Твердотопливный котел
Твердотопливный котел незаменим для домов на участке без газа и с проблемной электрикой. В качестве топлива для таких котлов используют дрова, уголь, брикеты. Котлы на твердом топливе бывают только напольными и занимают достаточно много пространства в котельной.
Бойлер косвенного нагрева
Косвенный бойлер нагревает воду от контура отопления. Устанавливается в связке с одноконтурным (газовым, электрическим, твердотопливным) и двухконтурным (газовым) котлом.
Внутри бака бойлера установлен теплообменник (змеевик или бак меньшего объема), по которому протекает горячая вода из системы отопления. Вода, нагретая котлом (электрическим, газовым или твердотопливным), проходя по теплообменнику, косвенно нагревает воду внутри бака бойлера, обеспечивая пользователей горячей водой для бытовых нужд.
Бывают комбинированные косвенные водонагреватели со встроенным ТЭНом. Зимой вода греется от котла, а летом или в межсезонье — от встроенного электрического нагревателя.

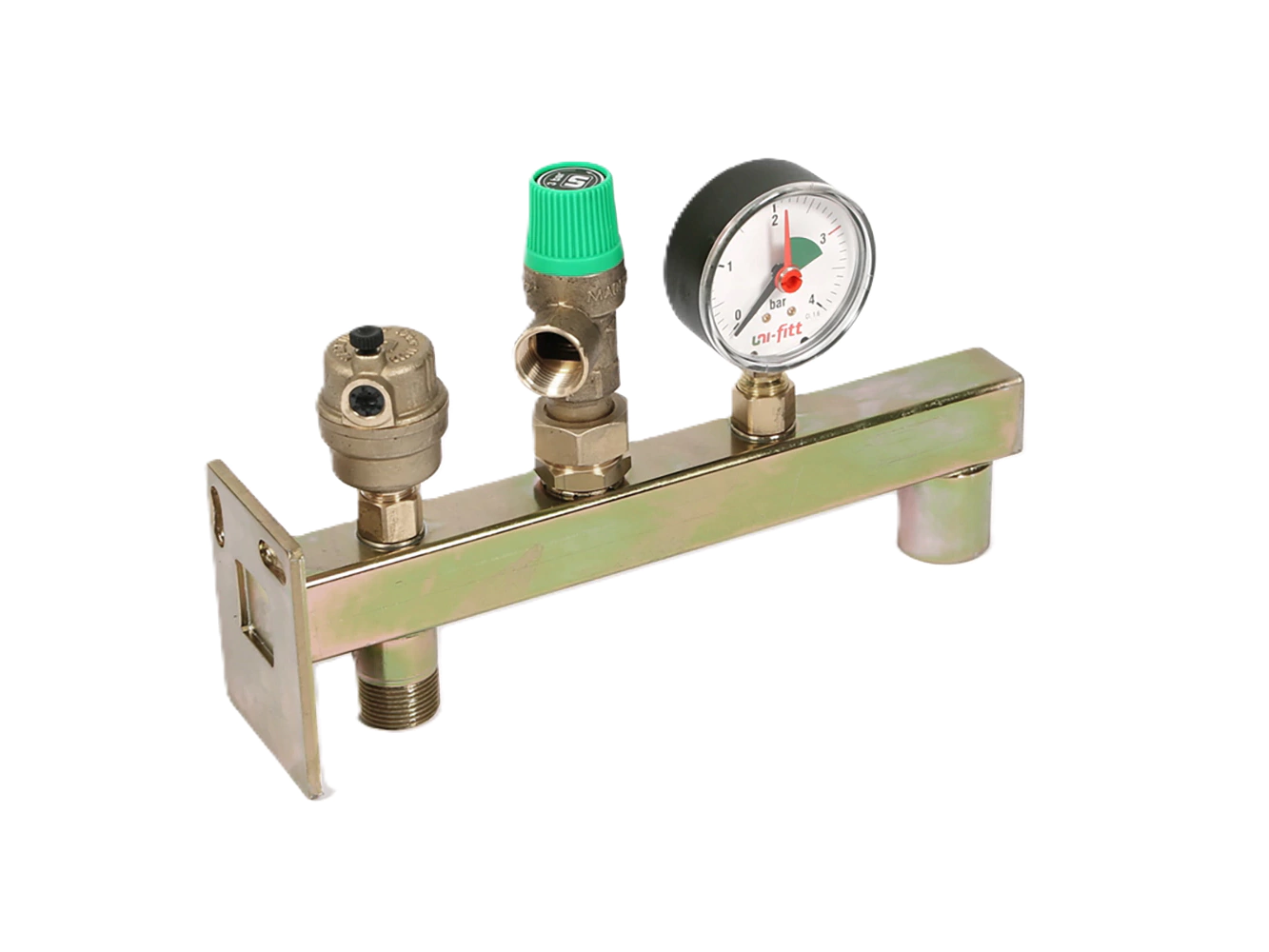

Группа безопасности
Этот элемент часто продается в сборе, и его установка обязательна для любой котельной. Для корректной работы, группа безопасности устанавливается в верхней точке системы.
Манометр: Показывает давление в системе. Если давление упало (утечка) или подскочило (закипание), вы это увидите сразу.
Автоматический воздухоотводчик: Выпускает воздух, создающий воздушные пробки в системе отопления.
Предохранительный клапан: Если давление в системе превысит критическое,например, 3 или 6 Бара, в зависимости от установленного клапана, он сбросит излишки теплоностеля. Без него трубопровод или теплообменник могут дать течь от избытка давления.
Некоторые кронштейны, на которых размещена группа безопасности, могут быть оснащены держателем для расширительного бака.

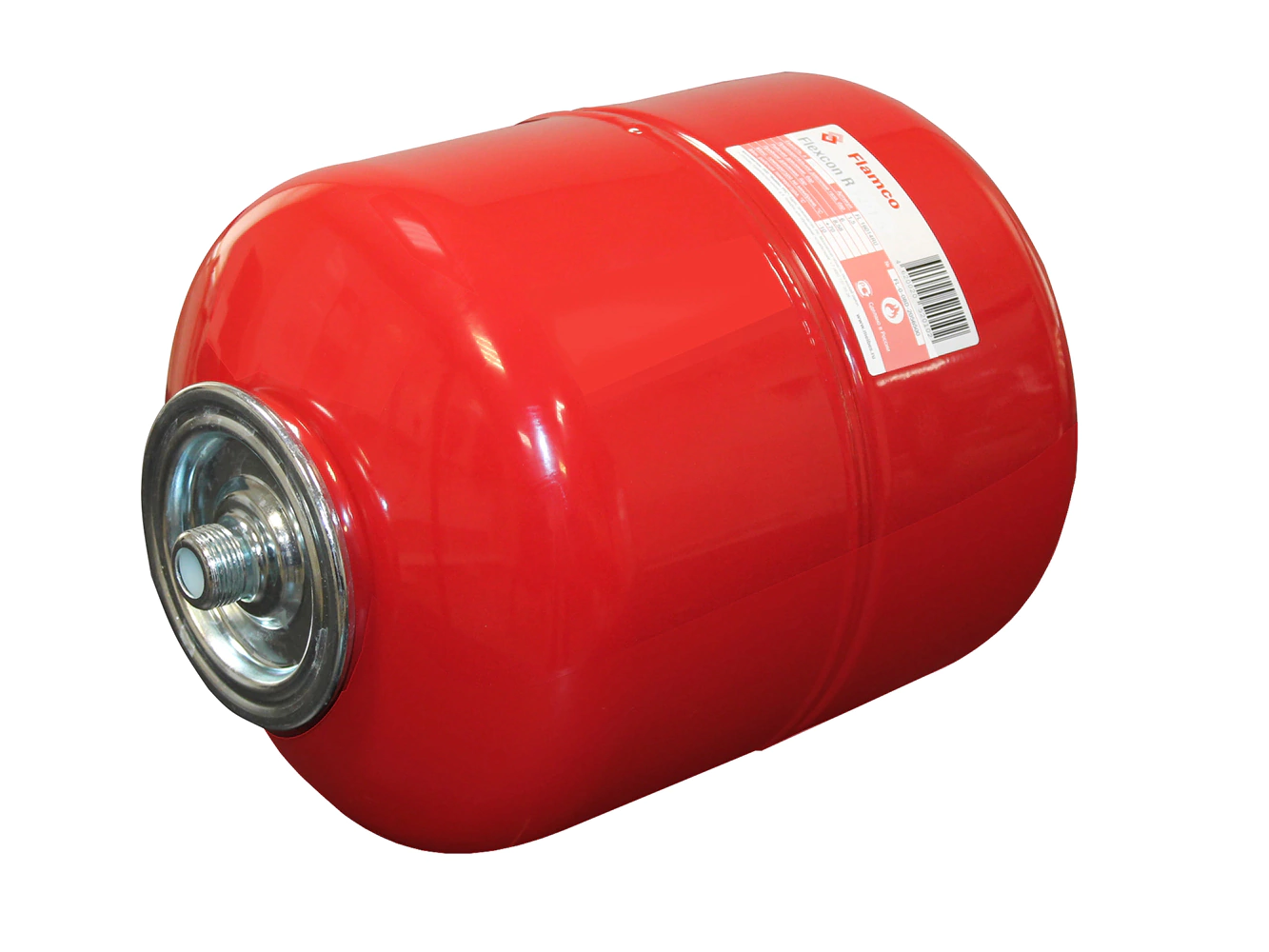

Расширительный бак
Вода при нагреве расширяется. Если не дать воде места для расширения, давление в системе поднимется выше нормы и сработает предохранительный клапан, или хуже, лопнут соединения или трубы.
Мембрана внутри расширительного бака забирает в себя излишний объем воды, расширяющейся при нагреве и затем отдает назад при ее остывании.
Также расширительный бак поддерживает рабочее давление в системе.

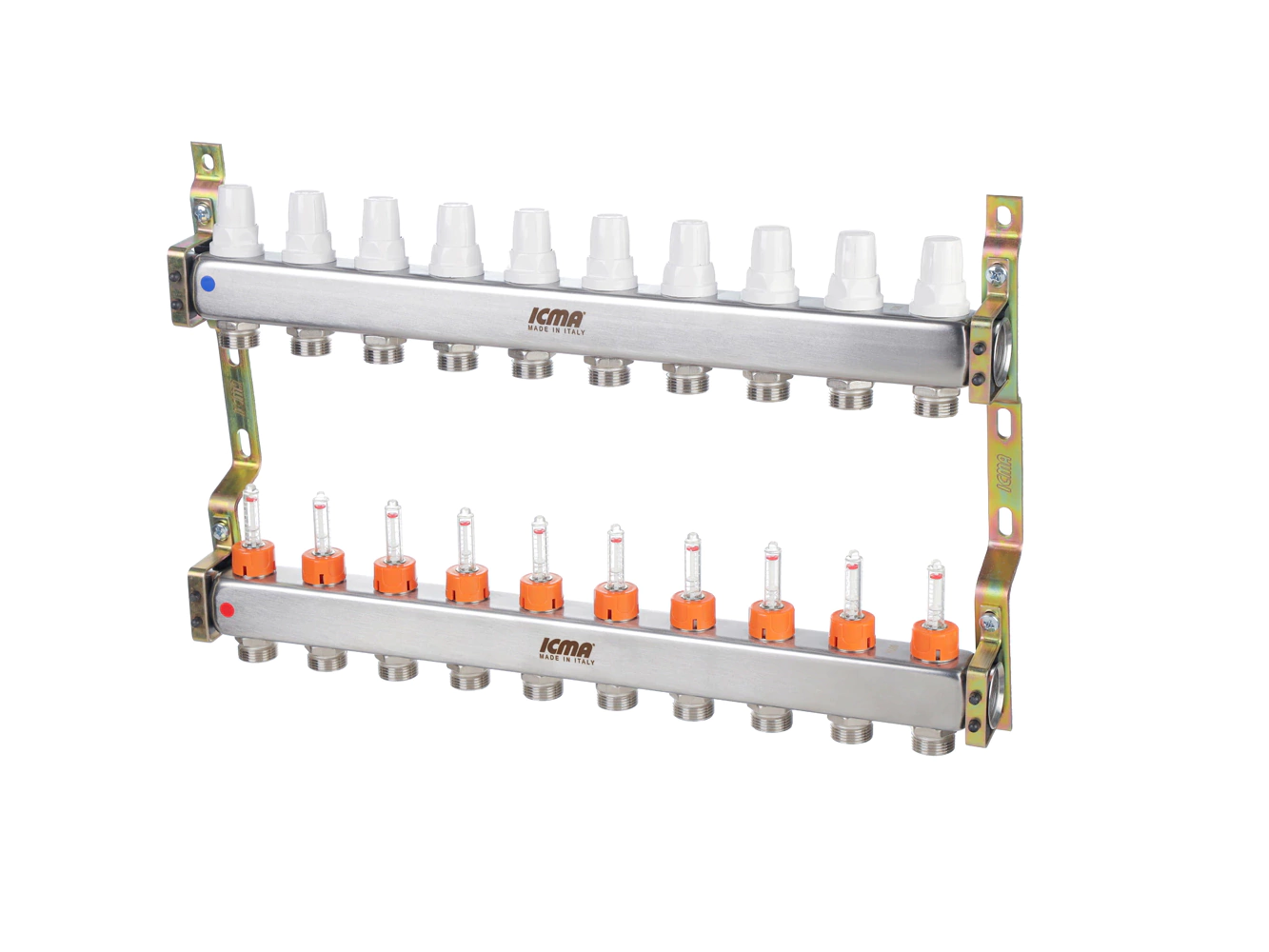

Коллекторный узел
Коллекторный узел — служит для сбалансированного распределения потоков горячей воды от котла по нескольким независимым контурам системы отопления.
Без коллекторного узла могут возникать проблемы с давлением в системе водоснабжения. Система водяного теплого пола без коллекторного узла нагревается неравномерно.
Коллекторы бывают для системы водоснабжения (распределительные) и для системы отопления.
Коллекторы холодного и горячего водоснабжения. Распределяют воду по разным точкам водопотребления. Обеспечивают подачу воды к точкам водозабора с одинаковым давлением и температурой, независимо от числа одновременно работающих точек. Позволяют перекрывать подачу воды к отдельным точкам без необходимости отключения всей системы. Минимизируют риски протечек, так как трубы могут быть проложены цельными трассами от коллектора до точки водоразбора.
Коллекторная группа отопления и теплого пола. Равномерно распределяет теплоноситель в системе отопления или тёплого пола. С помощью коллектора появляется возможность индивидуальной регулировки температуры в каждом контуре (в разных помещениях). Работу отопительных коллектором можно автотизировать с помощью сервоприводов, коммуникаторов и другой автоматики.

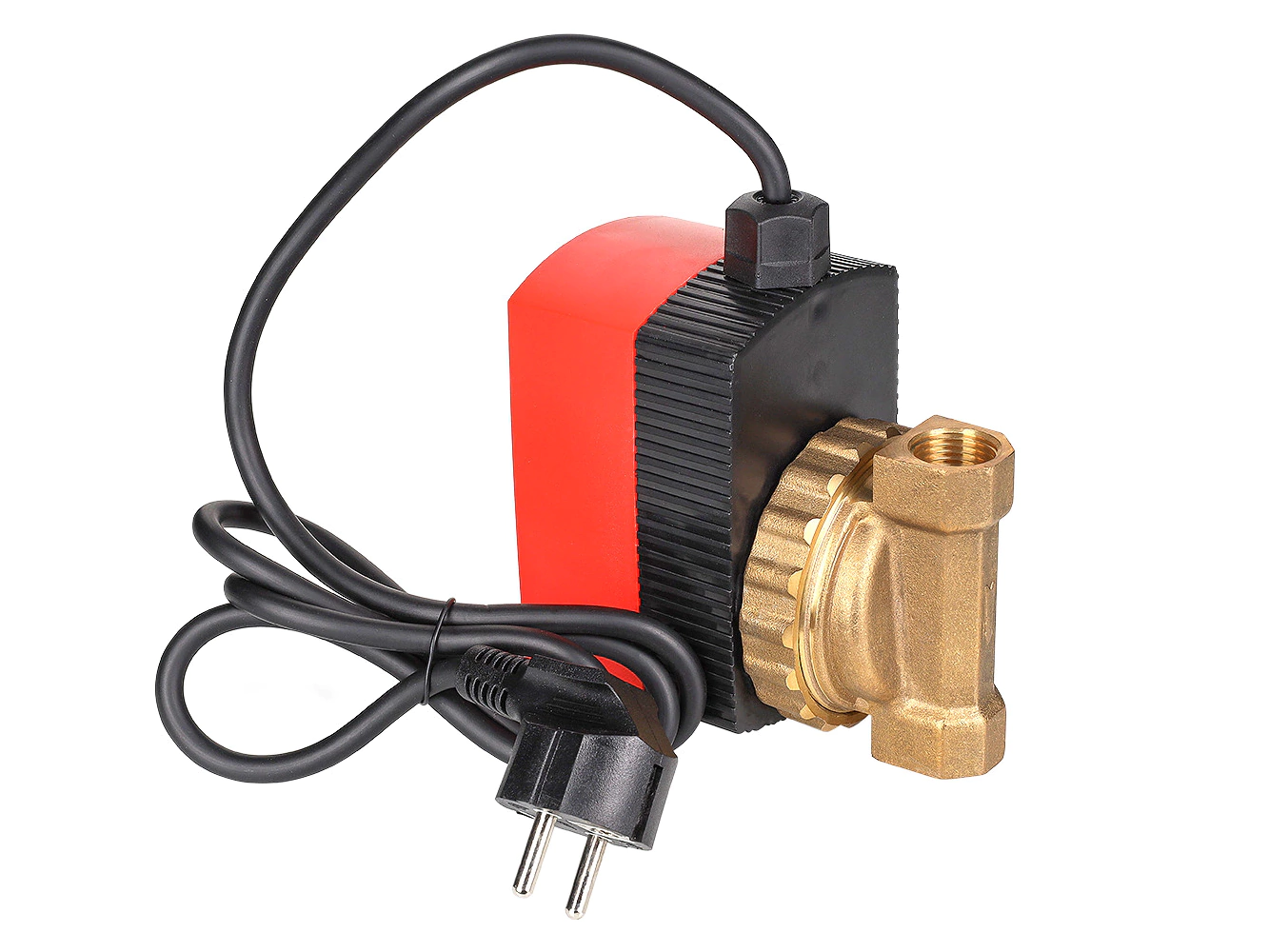

Рециркуляционный насос для ГВС
Рециркуляционные насосы для ГВС создают принудительную рециркуляцию воды в системах горячего водоснабжения. Благодаря этой непрерывной циркуляции во всех точках системы, вплоть до самой дальней точки забора воды (смесителя, бытовой техники), постоянно находится горячая вода. Когда открывается кран, горячая вода поступает мгновенно, так как ей не нужно вытеснять из трубы остывшую воду.

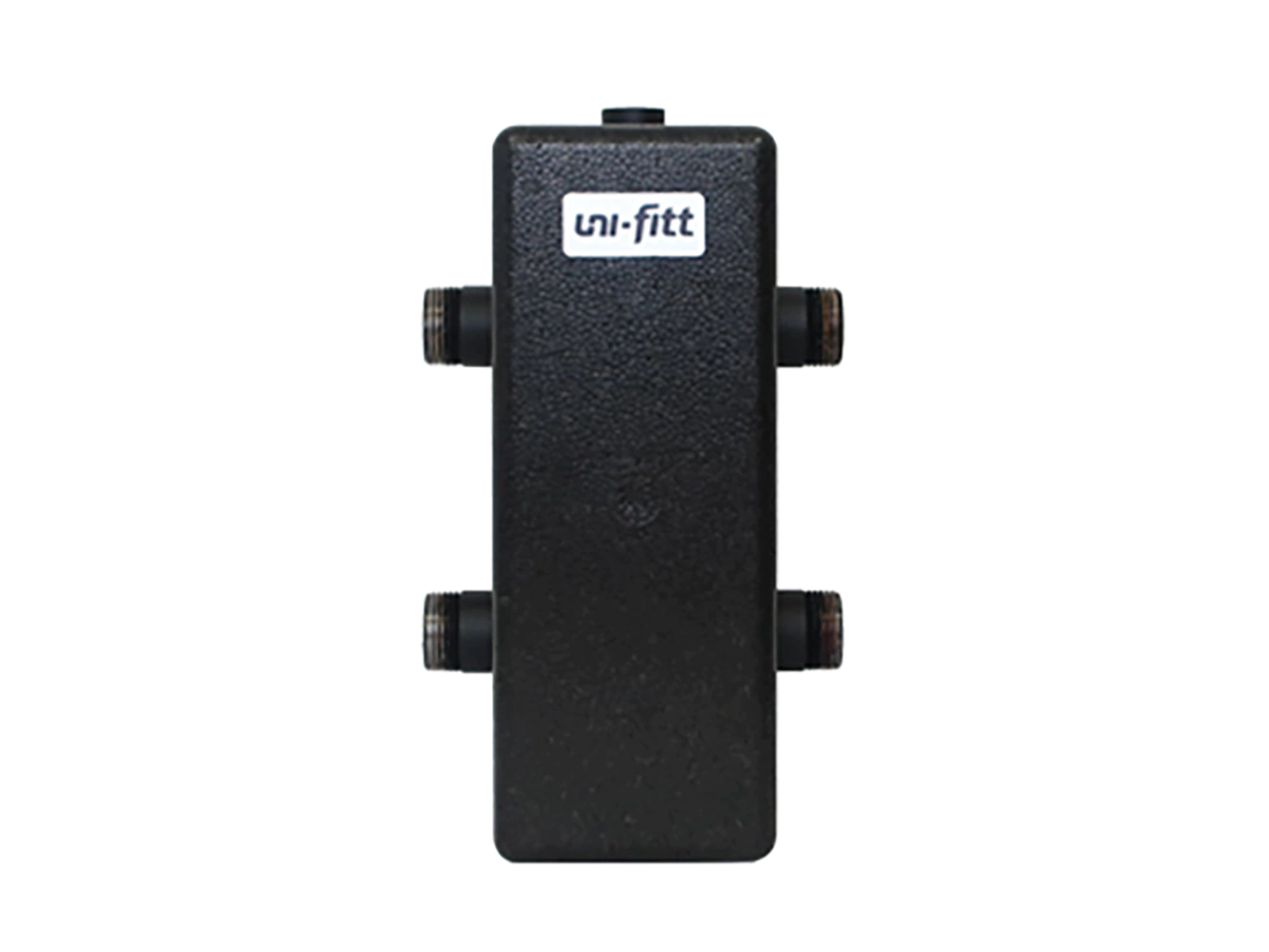

Гидравлический разделитель потока
Гидравлический разделитель - устройство для корректной работы нескольких насосов в одной системе отопления.
Разделитель создает буферную зону для теплоносителя, благодаря которой не возникает перепадов давления при одновременной работе нескольких потребителей,
и вся система работает стабильно, разные контуры не мешают друг другу. Подключается одновременно к контуру «подачи» и «обратки».
Гидрострелка нужна для домов с несколькими этажами и для систем, в которых совместно работают радиаторы и теплый пол.

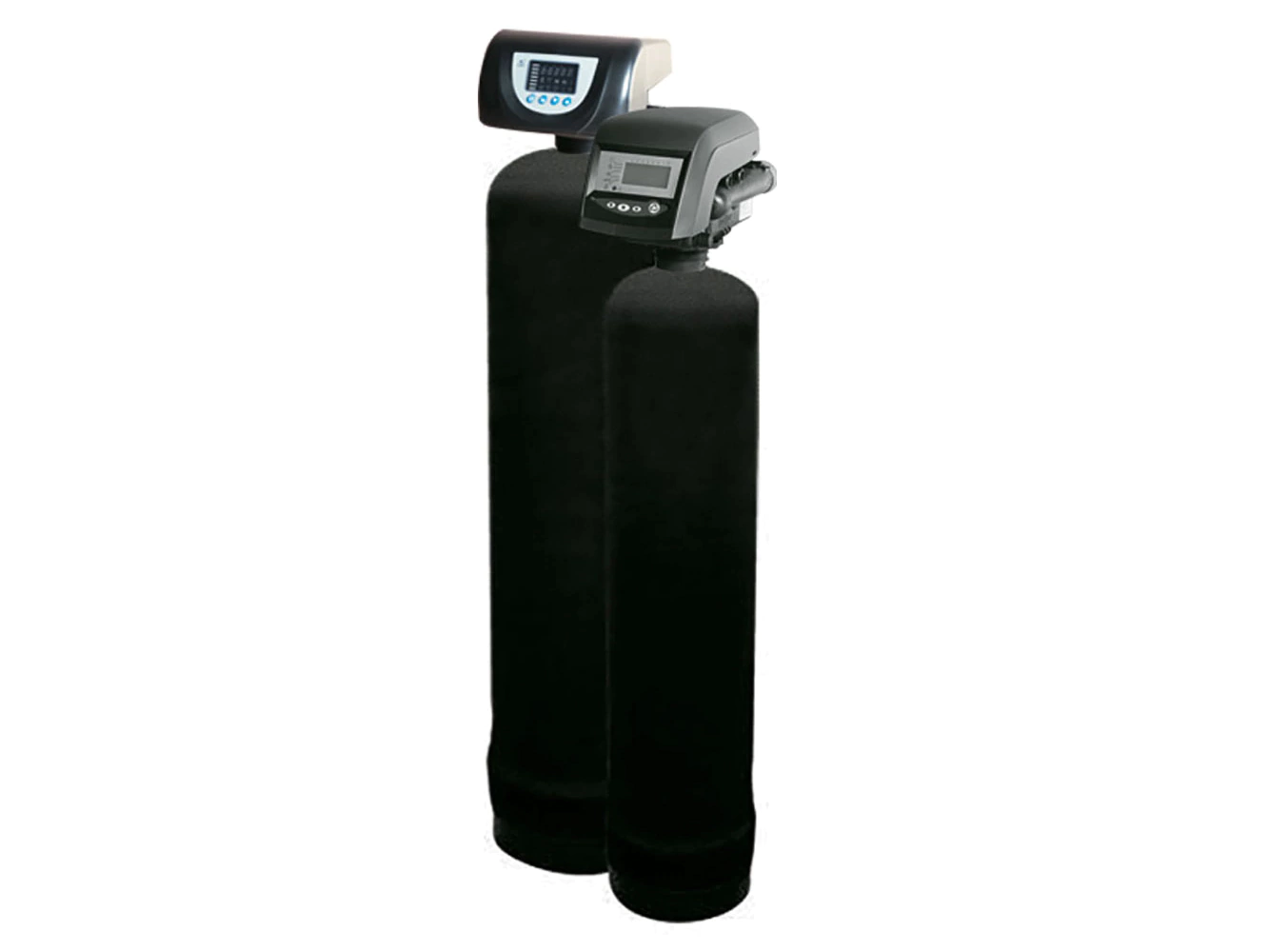

Система водоподготовки
Вода из скважины или водопровода содержит соли жесткости (кальций и магний). При нагреве выше 60°C они выпадают в осадок — накипь. Этот налет на теплообменнике работает как термос: котел греет воду, а накипь не дает теплу передаваться воде. Теплообменник перегревается и выходит из строя. Механические частицы загрязнений выводят из строя насосное оборудование, деформируя крыльчатку насосов, а также закупоривают проходное отверстие труб. Использование систем водоподготовки позволяет очистить воду и продлить срок службы всей системы отопления.

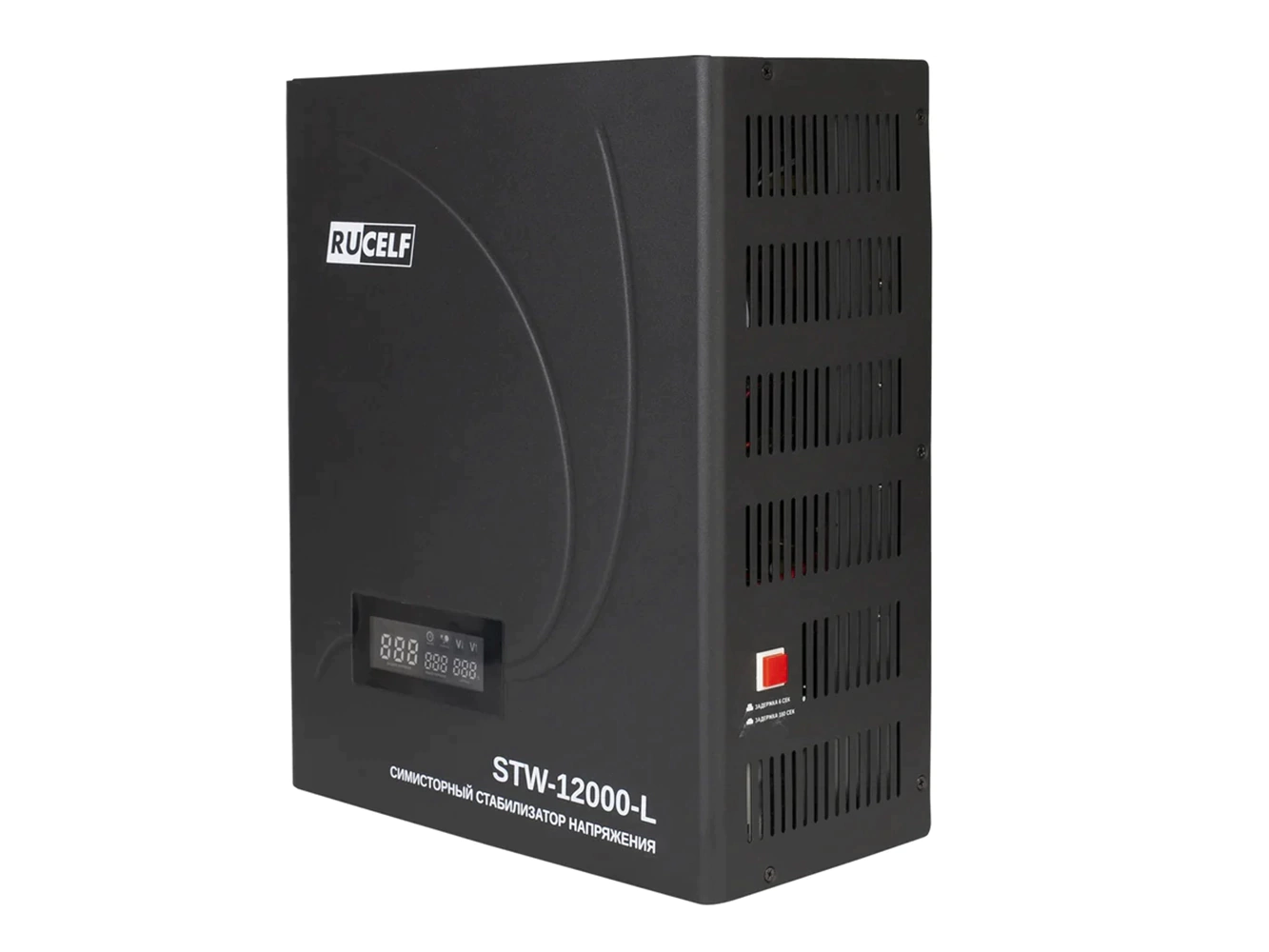

Стабилизатор напряжения
Перепады напряжения – частая проблема загородных домов. Скачки в сети — главная причина выхода из строя плат управления газовых и электрических котлов, насосного оборудования и умных систем очистки. Поэтому важно оборудовать котельную стабилизатором напряжения, который будет нивелировать эти перепады.
Стабилизаторы бывают настенными и напольными. Мощность стабилизатора подбирается по суммарной потребляемой мощности подключаемого оборудования (котла, насосов, автоматики), с учетом того, что насосы при запуске потребляют больше энергии (пусковые токи).
Для помещения котельной существуют определенные требования, без соблюдения которых специальные службы не подключат дом к магистрали газа.
Также эти требования направлены на предотвращение аварийных и других опасных ситуаций. Подробнее о таких требованиях мы рассказывали в отдельном материале.
Пользуйтесь информацией из статьи, оборудуйте котельную надежными и удобными устройствами, чтобы жизнь в доме была комфортной. Хороших покупок!
