Как собрать ливневую канализацию

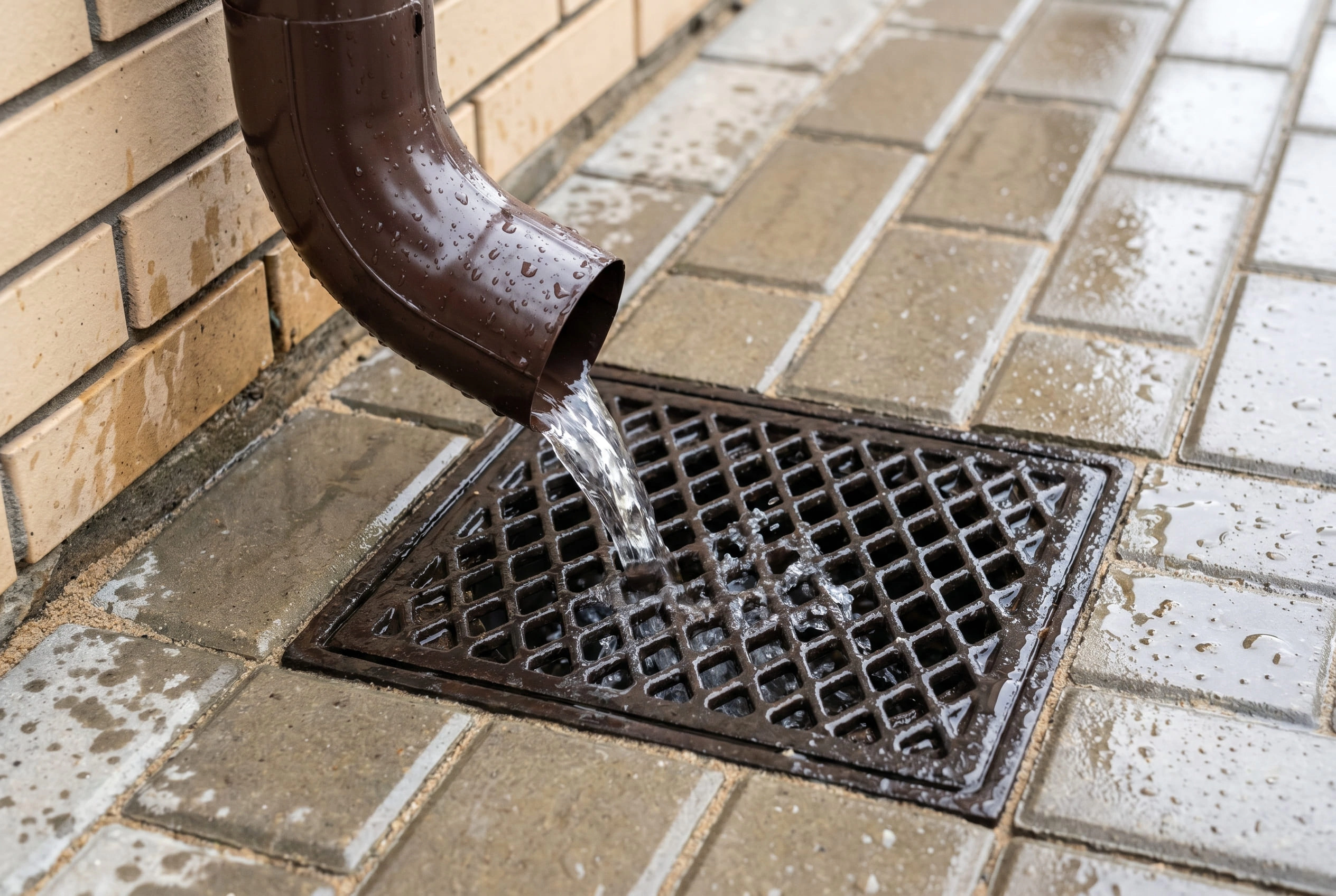

Отведение воды с участка – это комплексная задача. Излишки осадков должны отводиться с кровли, с поверхности участка и из грунта. Только совокупность принятых мер даст качественный результат. Система ливневой канализации отводит воду только с поверхности участка.
Ливневая канализация состоит из набора элементов, выполняющих различные задачи. Разные комбинации этих элементов позволяют установить ливневки на участках с любой планировкой и рельефом.

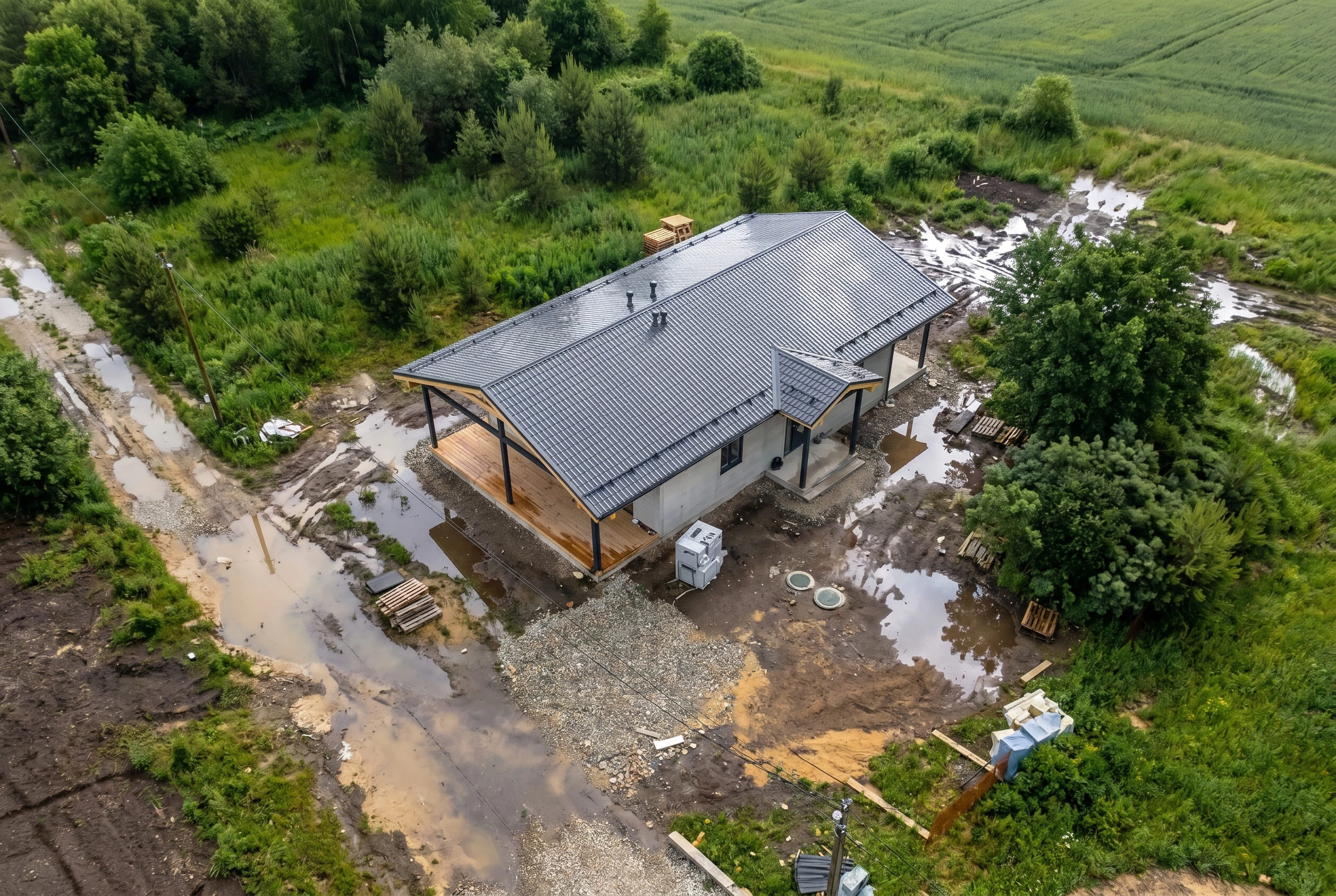

Перед проведением любых работ нужно определиться с зонами сбора воды. От этого будет зависеть сложность установки будущей системы водоотвода, её стоимость и количество используемых элементов. Оцените рельеф участка. Если есть возможность, посмотрите, где скапливается вода после осадков. Это поможет понять, какая система ливневой канализации лучше подойдёт для участка.

Точечный сбор воды

Для участка с небольшой площадью будет достаточно точечного сбора воды под водосточными трубами.

Линейный сбор воды

Для отвода воды с больших участков, на которых есть пешеходные дорожки или место парковки автомобиля, стоит использовать линейные водостоки, к которым относятся отводящие лотки.

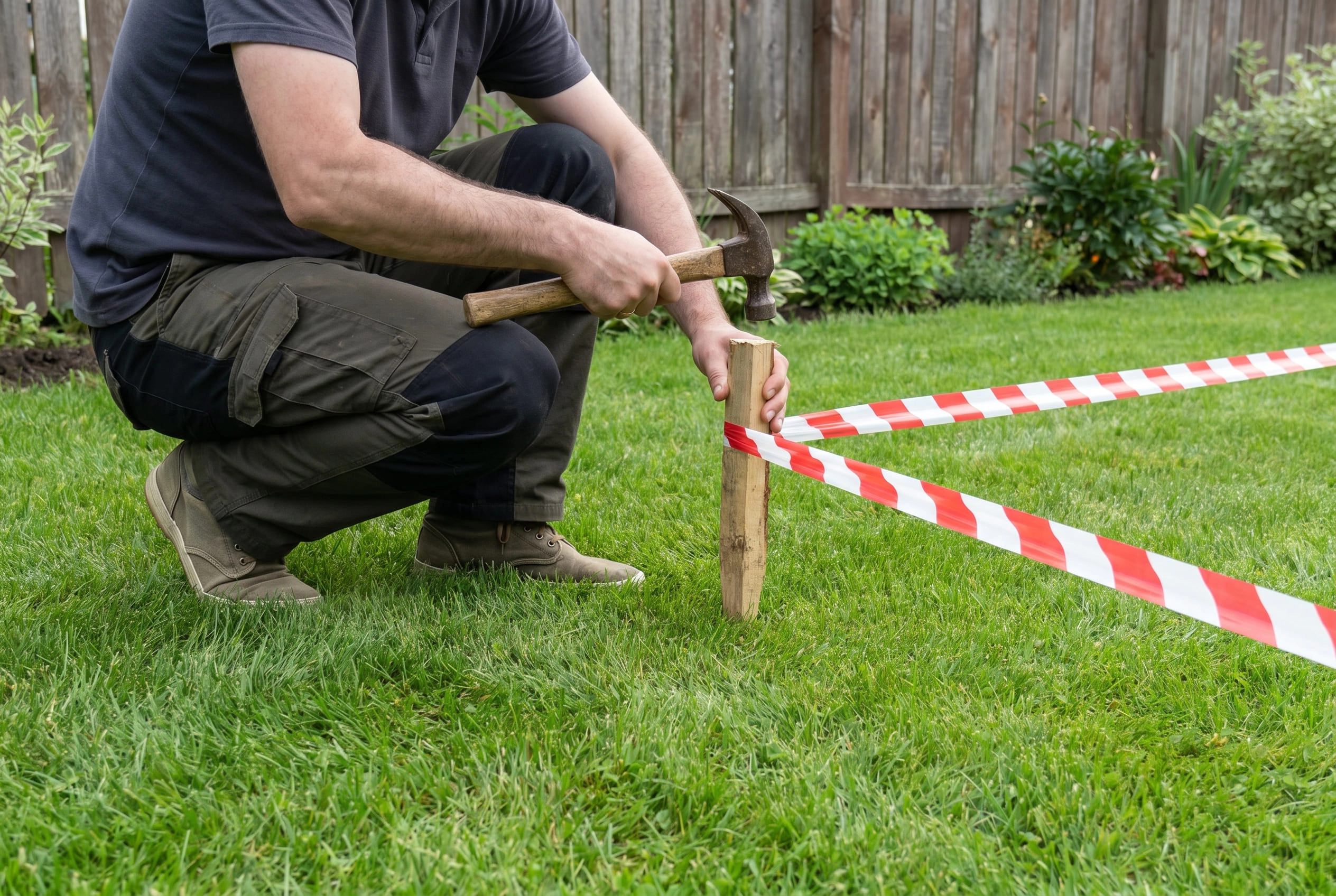

Перед началом работ выполните разметку участка. Сначала выделите зоны под земляные работы. Затем условно обозначьте, где будут стоять дождеприемники, лотки, ревизионные люки и трубы. Трубы должны вести к месту сброса воды. Для разметки используйте колья или стеклопластиковую арматуру, а также шнуры или сигнальную ленту — это удобно.

Учтите: лотки можно устанавливать не только вокруг дома, вдоль отмостки, но и вдоль садовых дорожек (если они есть в проекте).

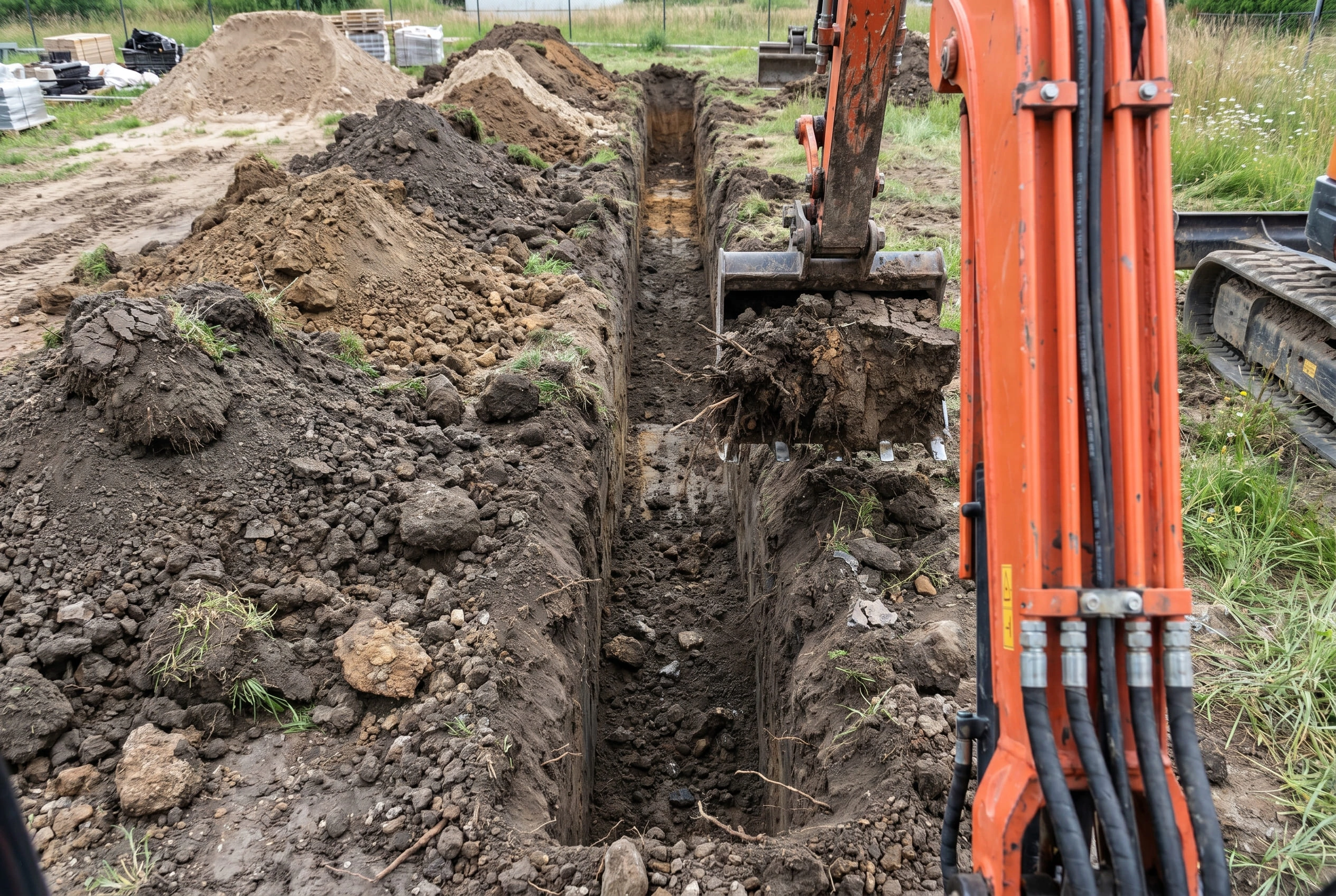

После разметки приступайте к копке траншей. Копать вручную лопатой можно, но это долго и требует много сил. Лучше арендовать спецтехнику. Это сэкономит время и повысит качество работ.
Оптимальная ширина траншей — 40–60 см. Так удобнее монтировать трубы и проводить подготовку. Глубина траншей зависит от типа элементов. Учитывайте: 10 см на песчаную подушку + высота самой ливневки или трубы. В местах прокладки труб наружной канализации они должны залегать на 30 см глубже уровня промерзания грунта.

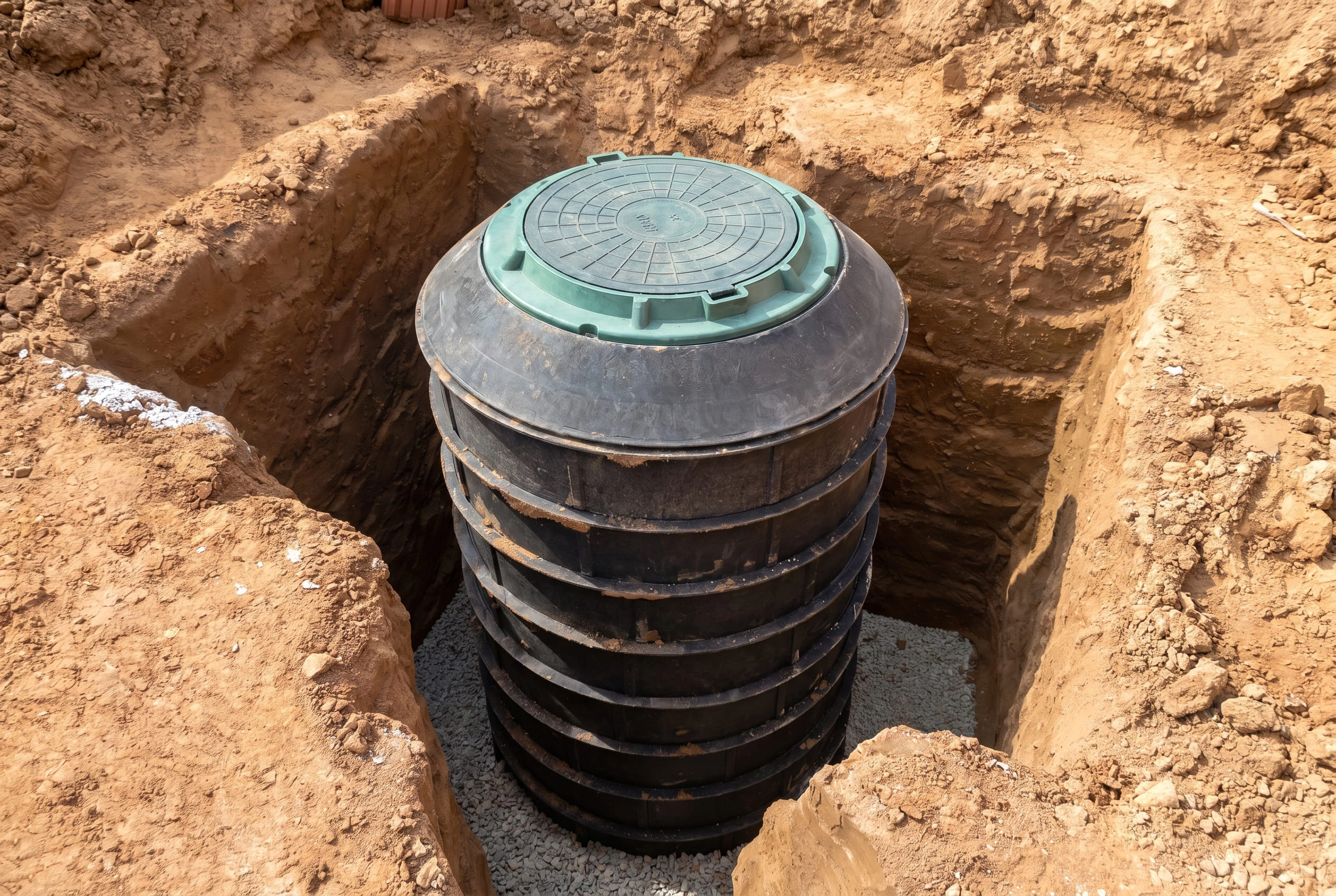

Когда траншеи и ямы вырыты, в самой нижней точке участка установите сборный колодец или коллектор. Туда будет стекать вся вода. При установке колодца соблюдайте вертикальность. Если колодец из железобетонных колец, потребуется спецтехника. Для полимерных колодцев это не нужно.
Независимо от типа колодца (фильтрующий или накопительный), дно ямы засыпьте слоем утрамбованного песка (10–20 см) и слоем гравия (около 10 см).

После того, как колодец установлен, его также со всех сторон засыпают гравием или гравийно-песчаной смесью.

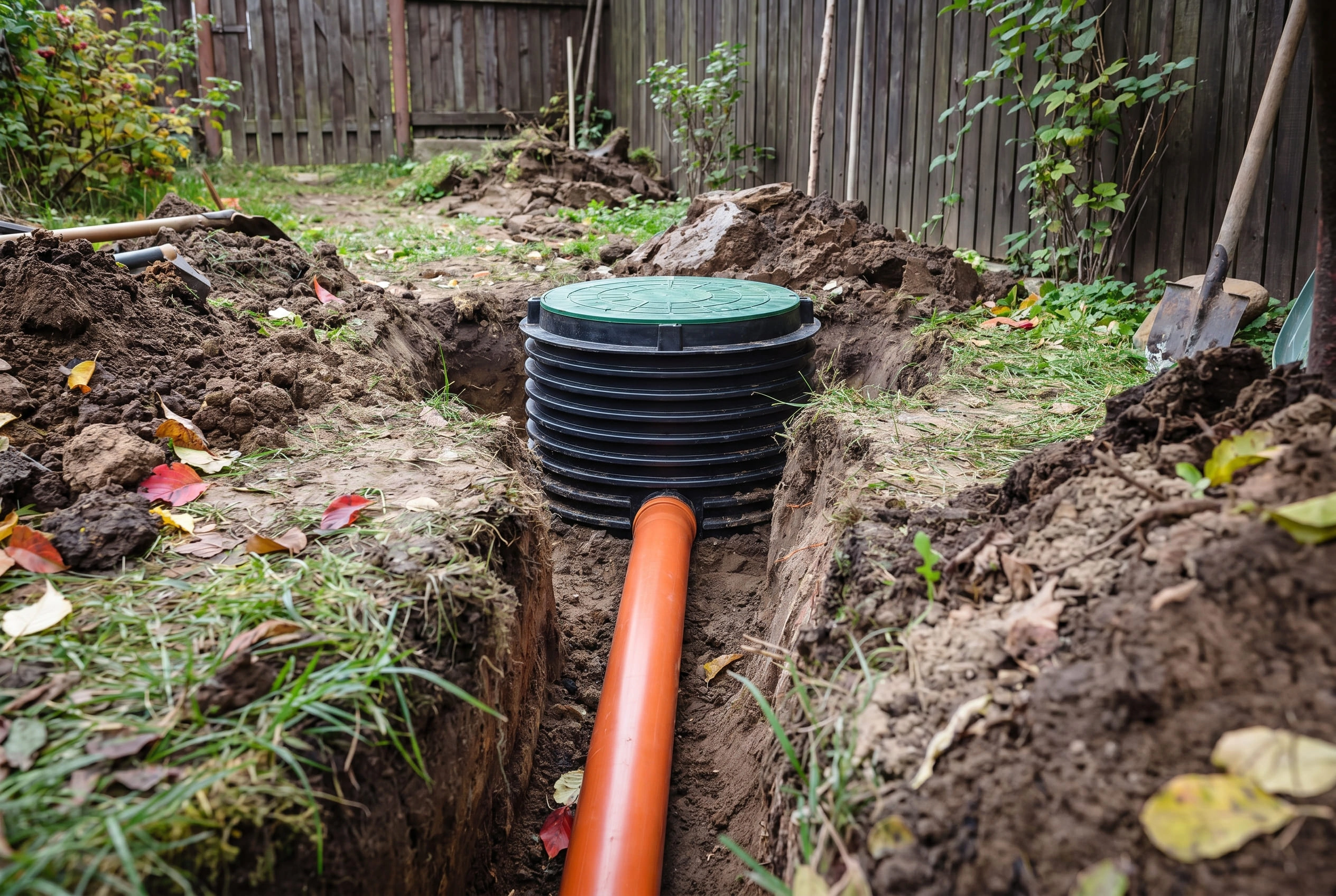

Для труб 110 мм минимальный уклон — 10 мм на каждый метр длины. Для труб 160 мм — 7–8 мм на метр. Уклон идет в сторону слива (колодца).

Если уклон слишком маленький, вода течёт медленно. Это ведёт к быстрому накоплению осадка внутри труб. Кроме того, снижается пропускная способность системы: во время дождя она может не справиться с потоком воды.

Слишком большой уклон тоже вреден. Вода движется очень быстро и не успевает вымывать песок и грязь со дна трубы. Со временем это сужает проходной диаметр и приводит к засорам.

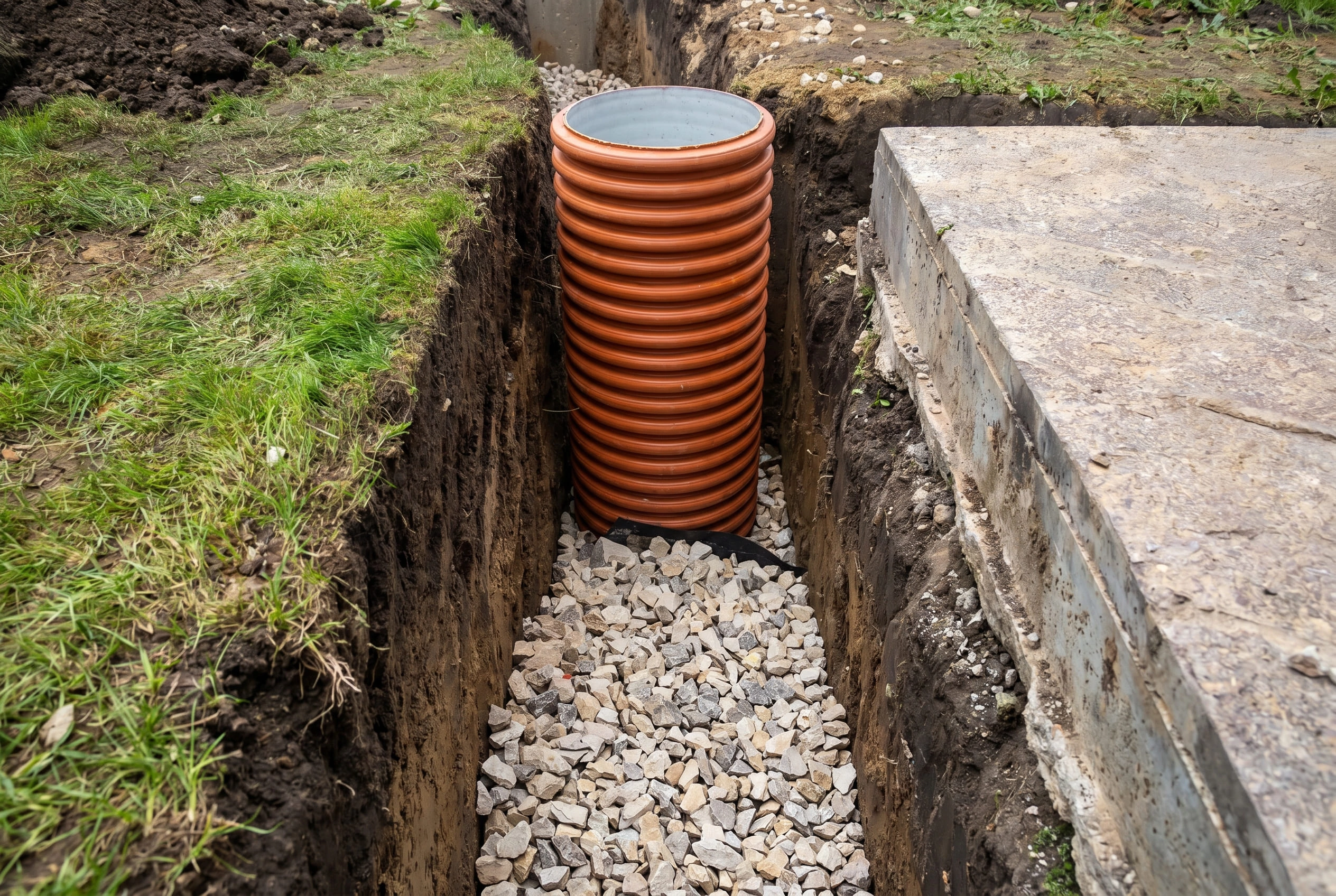

Ливневая канализация нуждается в регулярной чистке. Для этого в системе устанавливают смотровые (дренажные) колодцы. Их монтируют вертикально в грунт. Через колодцы убирают грязь и опавшую листву. Размещайте их на каждом втором повороте трубы, а также один колодец на каждые 10–20 метров прямого участка. Чем чаще, тем проще чистить систему. Если ревизионных колодцев нет или они неисправны, возможны серьёзные проблемы в работе водоотведения. Если вовремя не заметить засор и не устранить его, это приведёт к серьёзной аварии из-за затора. Поэтому регулярно проверяйте состояние ревизионных колодцев и проводите их техобслуживание.

Слишком большой уклон тоже вреден. Вода движется очень быстро и не успевает вымывать песок и грязь со дна трубы. Со временем это сужает проходной диаметр и приводит к засорам.

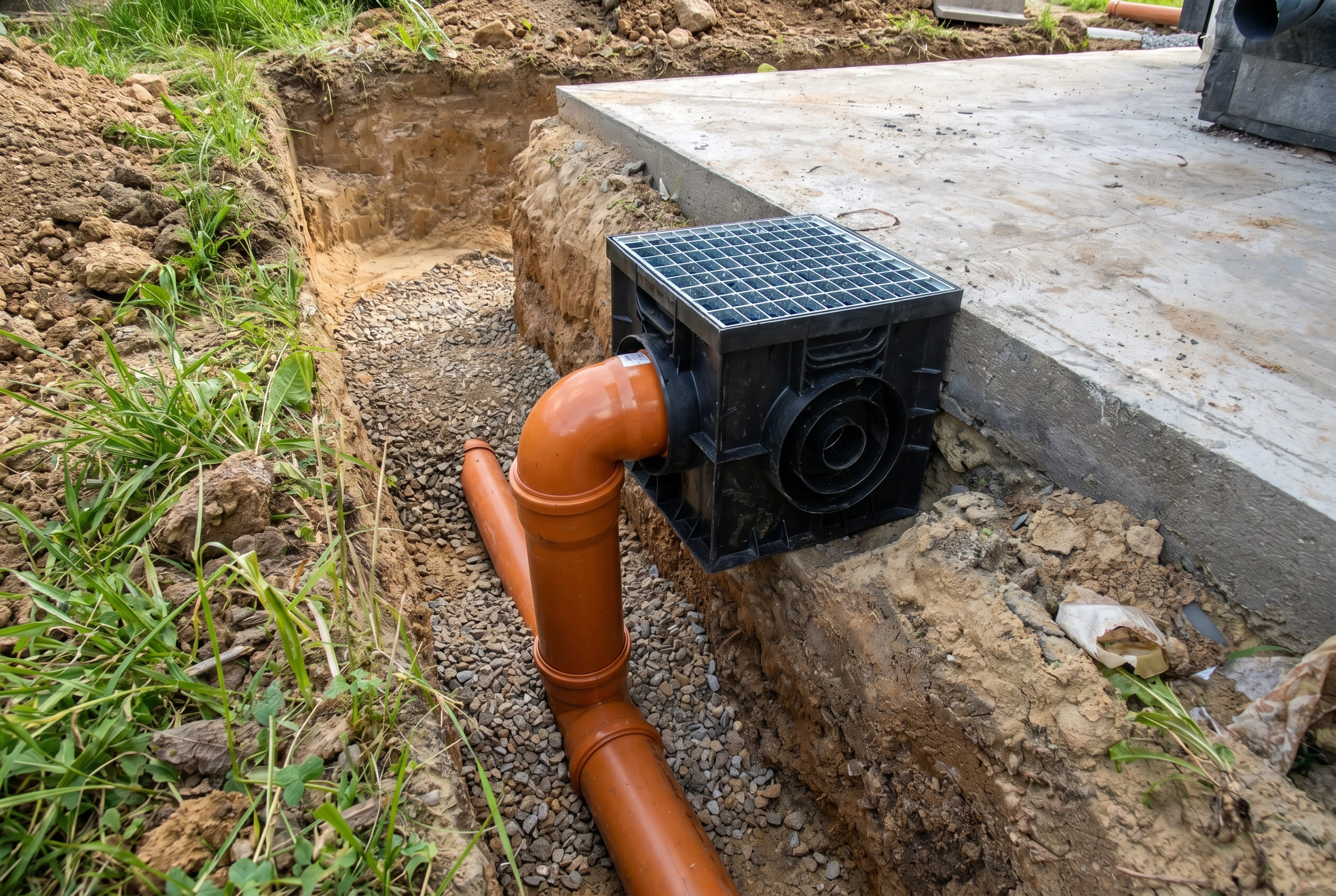

Подводя трубы к местам сбора воды, устанавливают лотки и дождеприемники. Перед монтажом, в траншеях нужно уплотнить грунт, засыпать гравийной подсыпкой с толщиной 10 см и также уплотнить. На дно траншеи заливается слой цементно-песчаного раствора марки М75-М100.
Уклон заливки должен соответствовать уклону всей водосточной системы. Когда раствор затвердеет, устанавливаются водоотводящие лотки. По краям траншеи, лоток также заливается цементно-песчаным раствором.

Этот процесс называют омоноличиванием. Толщина стенок и дна из цементно-песчаного раствора зависит от класса нагрузки. Омоноличивание защищает лотки от смещения при движении грунта.

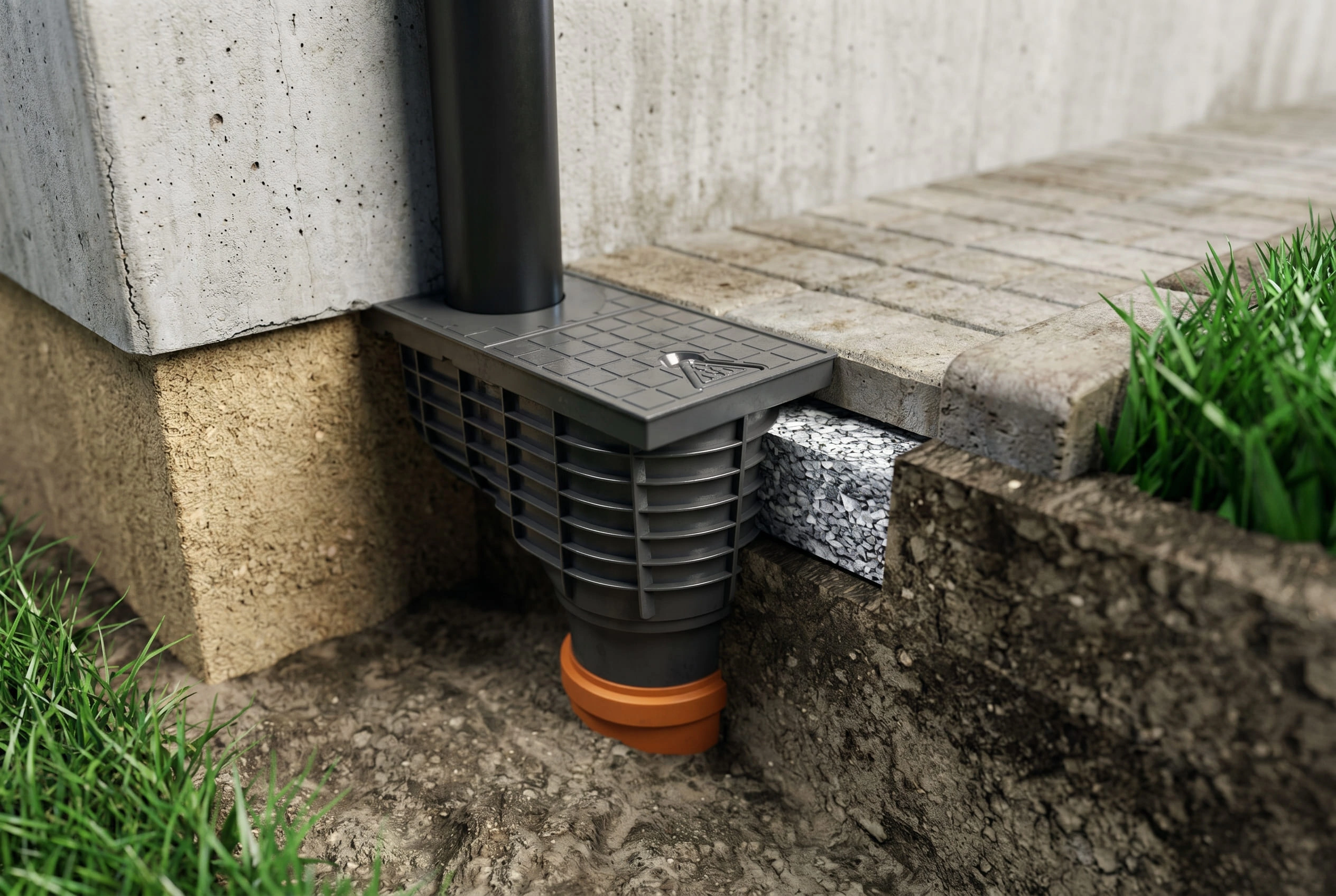

Для дождеприемников не нужен цементно-песчаный раствор. Достаточно засыпки из утрамбованного песка. Дождеприемники обычно ставят под водосточными трубами, по углам дома. Их можно соединять между собой трубами наружной канализации или водоотводными лотками — для дополнительного сбора воды с поверхности грунта.

Ливнеприемники монтируют на разной высоте: вровень с отмосткой, выше или ниже. Они не собирают воду с поверхности, а отводят только ливневую воду из водосточных желобов.

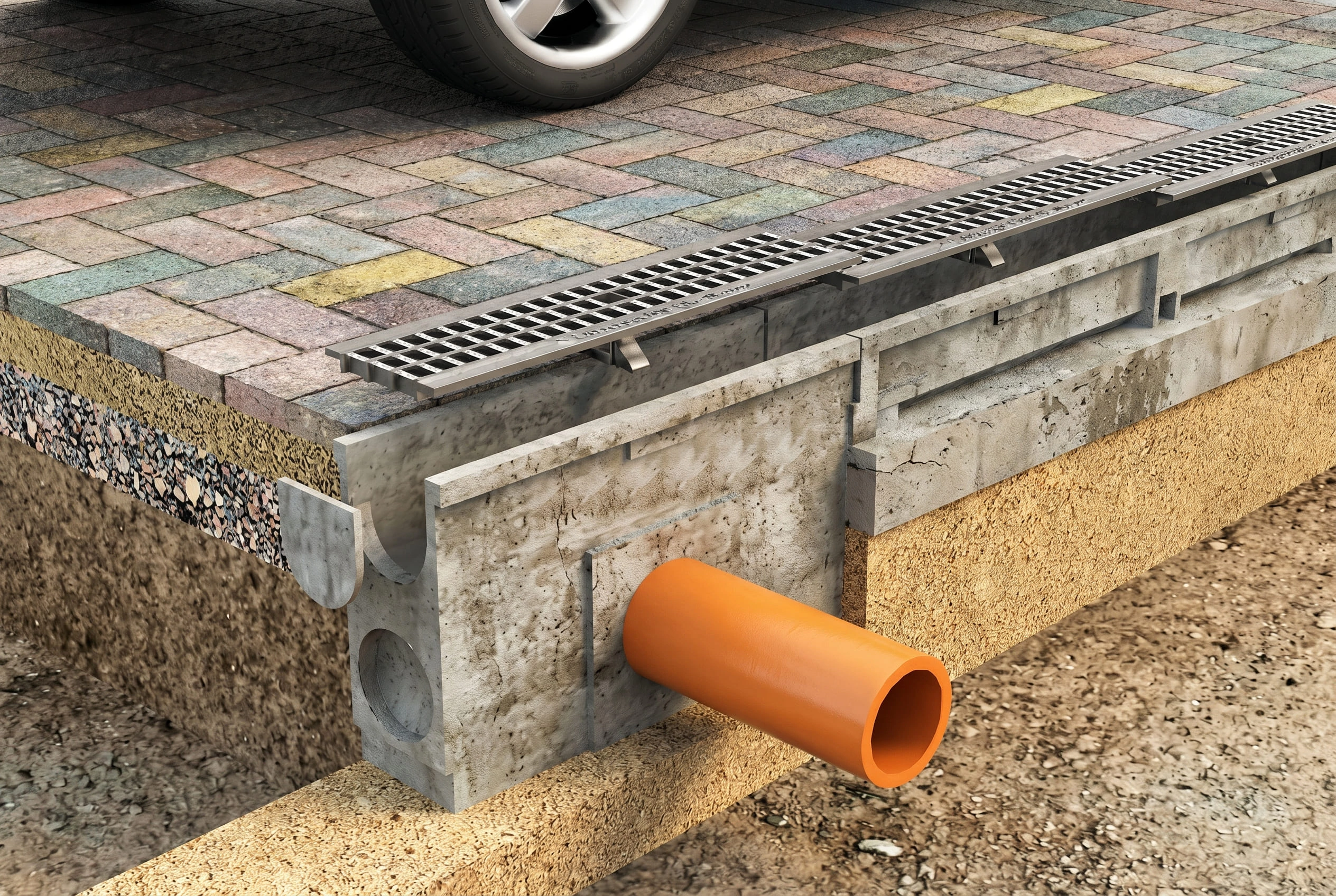

Лотки соединяют с трубами наружной канализации через пескоуловители. Они не только соединяют, но и задерживают песок и мелкий мусор, не пуская их в поток дождевой и талой воды.

Дождеприемники подключаются к трубам напрямую. На них есть несколько фланцев с разными диаметрами. Для монтажа достаточно вырезать заглушки нужного размера. Дождеприемник и лоток соединяются так же.
