Как собрать и подключить электрокарниз
Электрокарниз — это автоматический карниз со встроенным мотором. Он сам двигает шторы, а помимо удобства открывает дополнительные возможности. Подробности — в нашем материале.
Преимущества электрокарниза

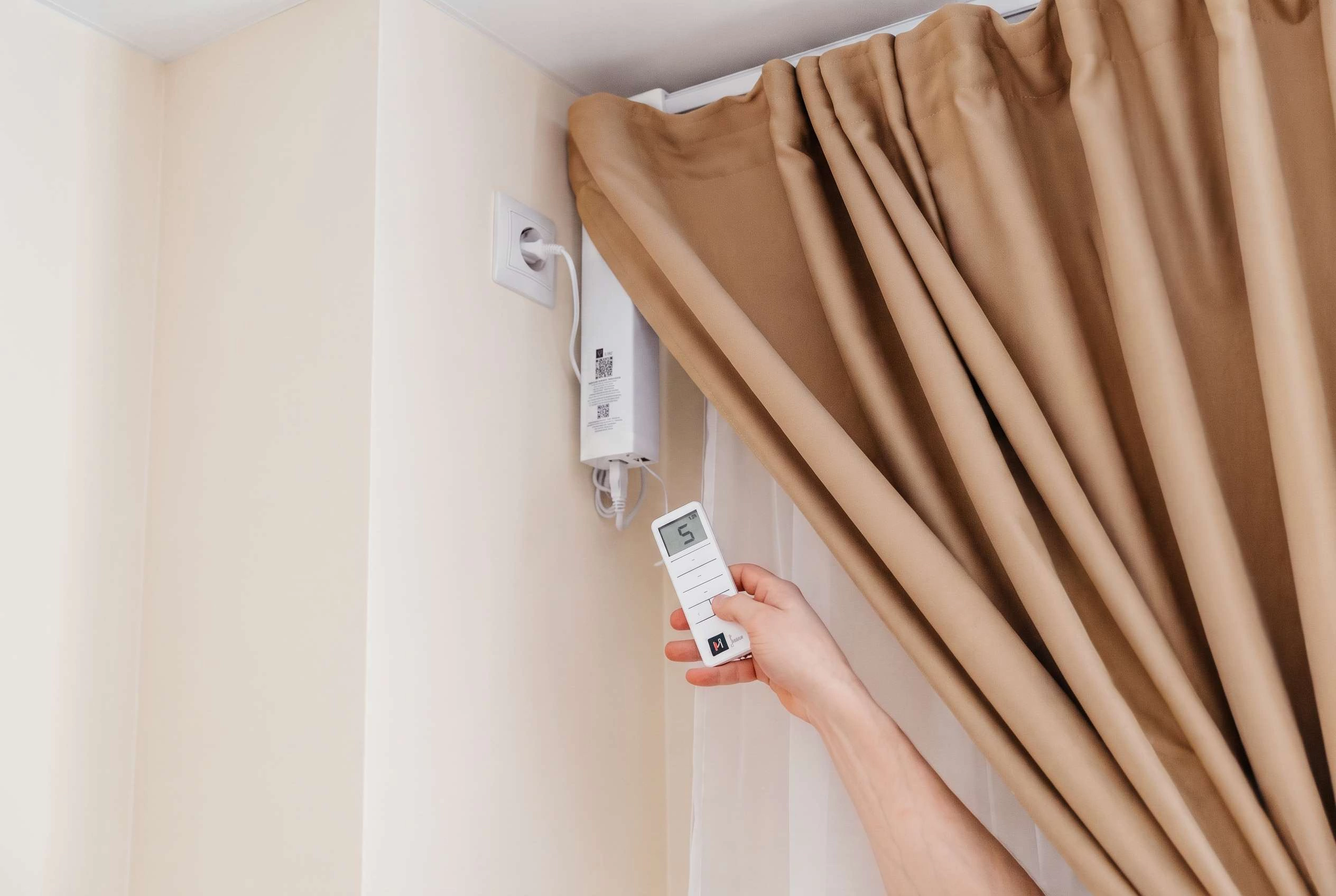

Управление карнизом
Управлять шторой можно с пульта, беспроводной кнопки, вручную или со смартфона — при подключении к системе «умный дом».
При ручном управлении, если питание подключено, достаточно плавно потянуть штору примерно на 10 см — дальше она откроется или закроется автоматически.
Механизм работает бесшумно при движении штор. Встроенной батареи хватает на 15 часов работы при отключении электричества.
При подключении электрокарниза к системе «Умный дом» можно настроить открытие и закрытие штор по таймеру, а также голосовой командой.

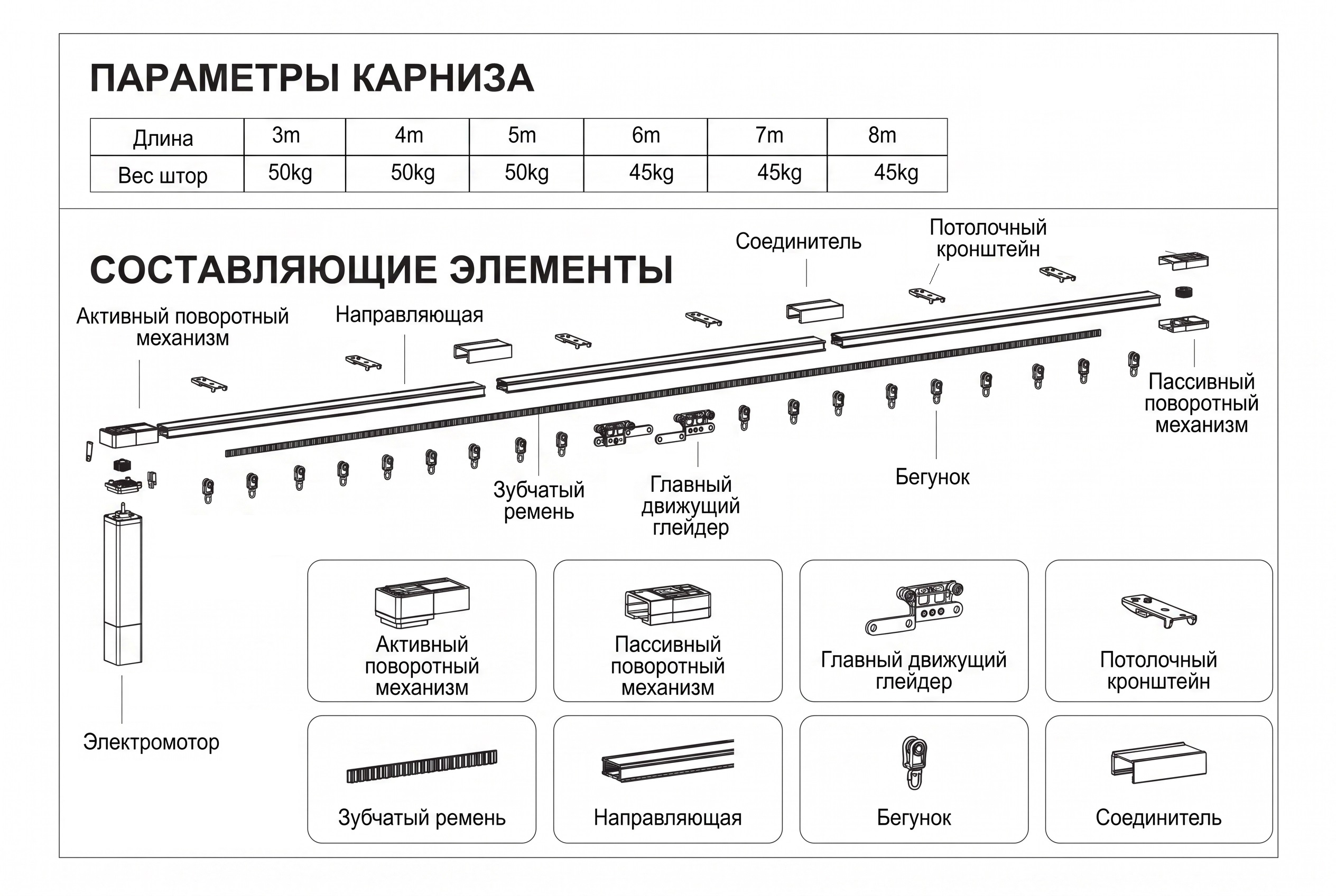

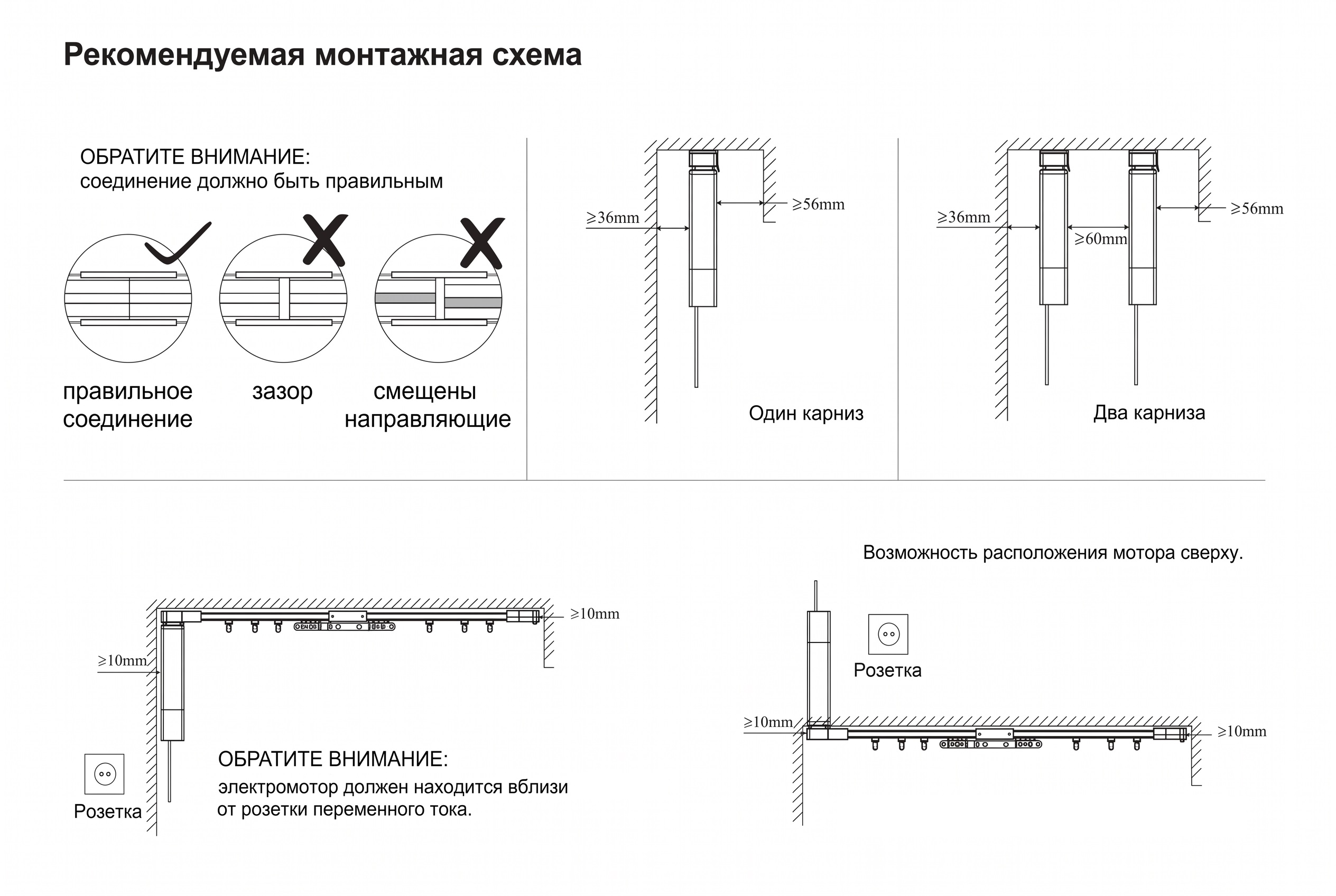

Рекомендуемая монтажная схема
Карниз крепится к потолку либо стене с помощью кронштейнов (приобретаются отдельно). Между краем карниза и боковыми стенками должен быть зазор не менее 15 см. Электромотор, расположенный на одной из сторон карниза, должен находиться вблизи розетки.
Этапы сборки

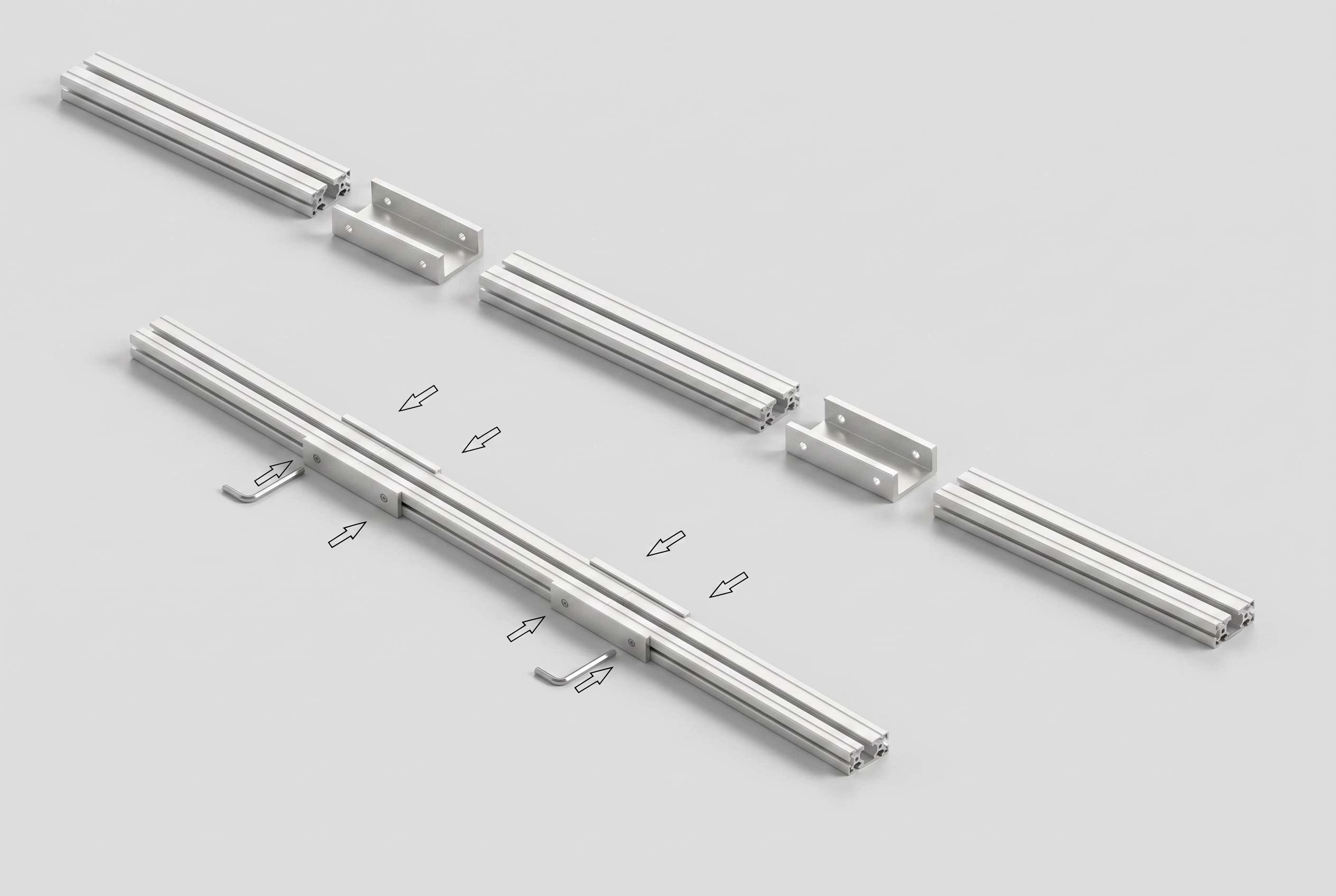

1. Сборка профиля
Расположите направляющие и соединители на ровной горизонтальной поверхности (на полу).
Поместите направляющие в соединители. Зафиксируйте соединители винтами при помощи шестигранного ключа.
При необходимости направляющие подрезаются до нужной длины.

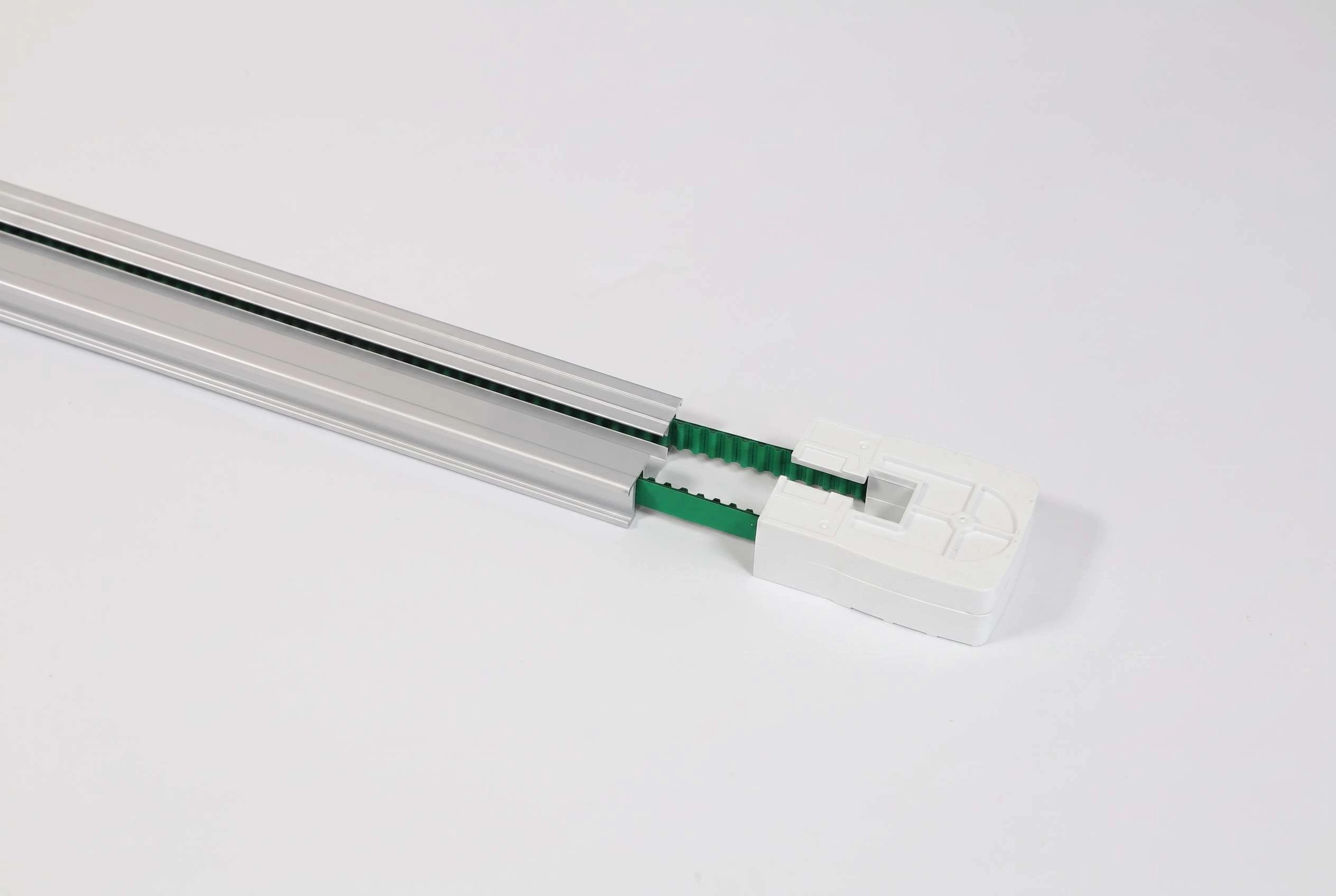

2. Установка ремня
Проденьте ремень в собранный профиль.
Когда ремень выйдет с обратной стороны профиля, проденьте его в пассивный поворотный механизм и вставьте ремень во второй паз направляющего профиля,
проталкивая ремень таким образом, чтобы он вышел с обратной стороны.
Когда ремень выйдет, зафиксируйте пассивный поворотный механизм на направляющем профиле.

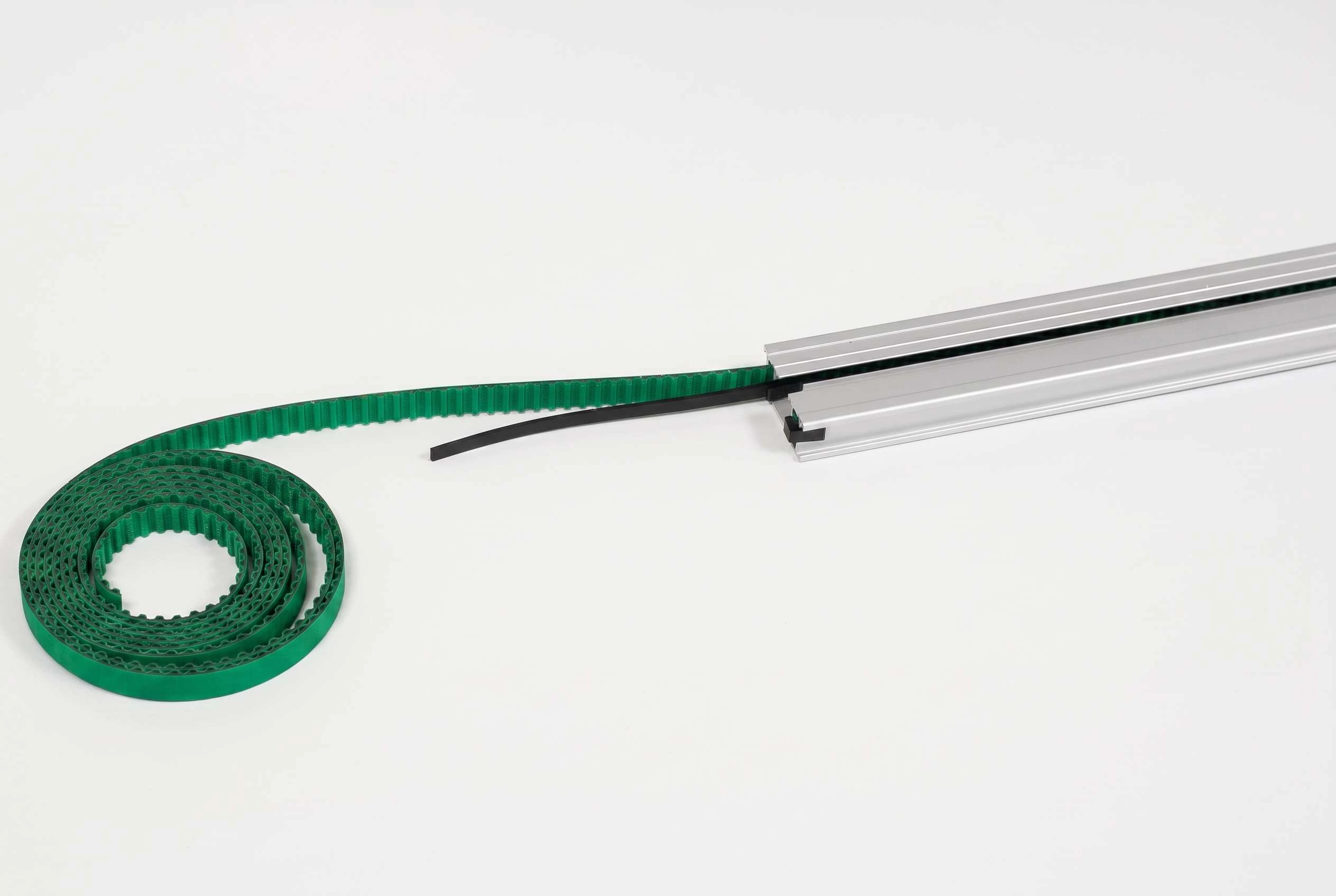

3. Подрезка ремня
Наденьте лекало на край ремня и вставьте назад в профиль вместе с ремнем, зафиксировав лекало с помощью специального фиксатора за стенку профиля (до щелчка).
Вторым отрезком лекала (более длинным) отмерьте нужную длину, приложив его вплотную к краю профиля.
Отрежьте ремень по длине лекала.

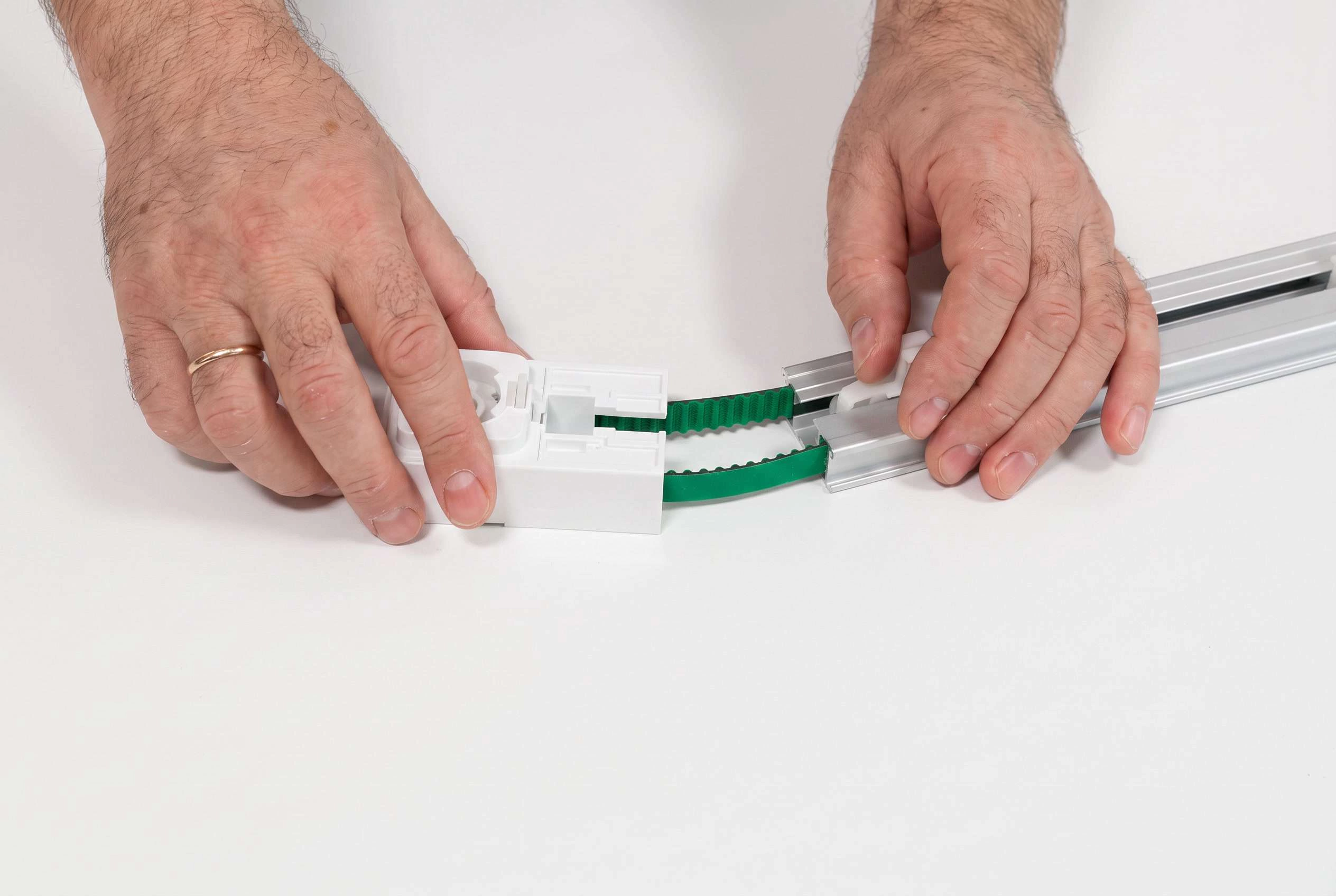

4. Фиксация ремня
На конце ремня зафиксируйте замок до щелчка. Соедините замок с движущимся глайдером (механизм с колесиками).
Вставьте глайдер колесиками вперед в направляющий профиль.
Свободную часть ремня, торчащую из профиля, пропустите через активный поворотный механизм, чтобы край ремня вышел из него.
На вышедший конец ремня наденьте замок и закрепите на нем движущийся глайдер.
Вставьте глайдер в направляющий профиль, чтобы колесики смотрели в сторону края профиля.
При заведении глайдера в профиль ремень подтянет активный поворотный механизм ближе к профилю. Зафиксируйте его на профиле и сведите оба глайдера друг к другу.

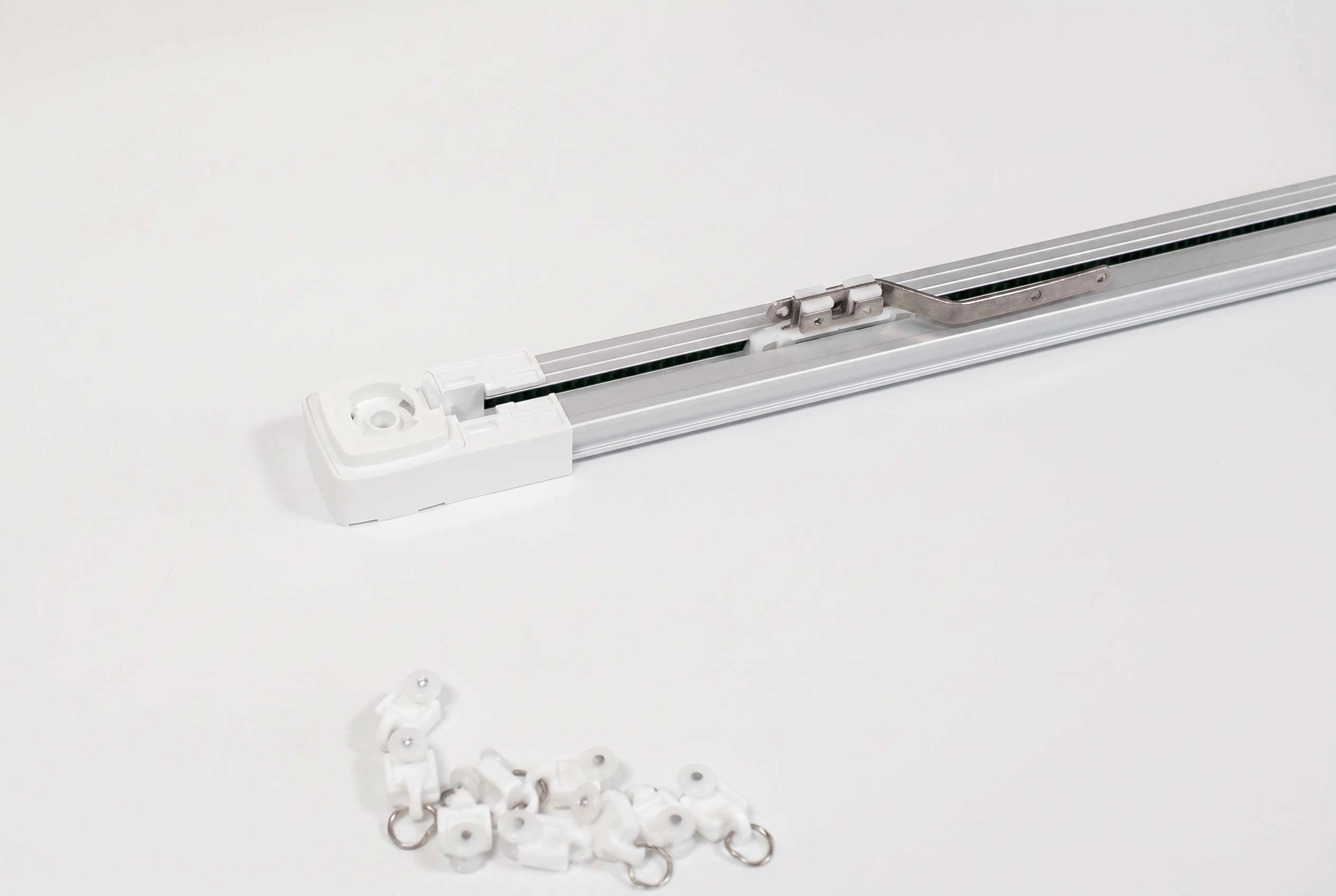

5. Соединение глайдеров
В сведенные глайдеры утопите Ш-образную пластину таким образом, чтобы отверстия в пластине и на глайдерах совпали.
Приложите пластину с изгибом, чтобы её длинная часть смотрела в противоположную от края сторону. Наживите винты в 2 отверстия.
С обратной стороны от глайдера приложите металлическую соединительную пластину с 2 отверстиями и затяните ранее вкрученные винты.
Отодвиньте глайдер и вставьте в профиль все бегунки.
На пассивном поворотном механизме разместите стопор на площадке (уголок с проушиной) и зафиксируйте его на профиле при помощи винтов.

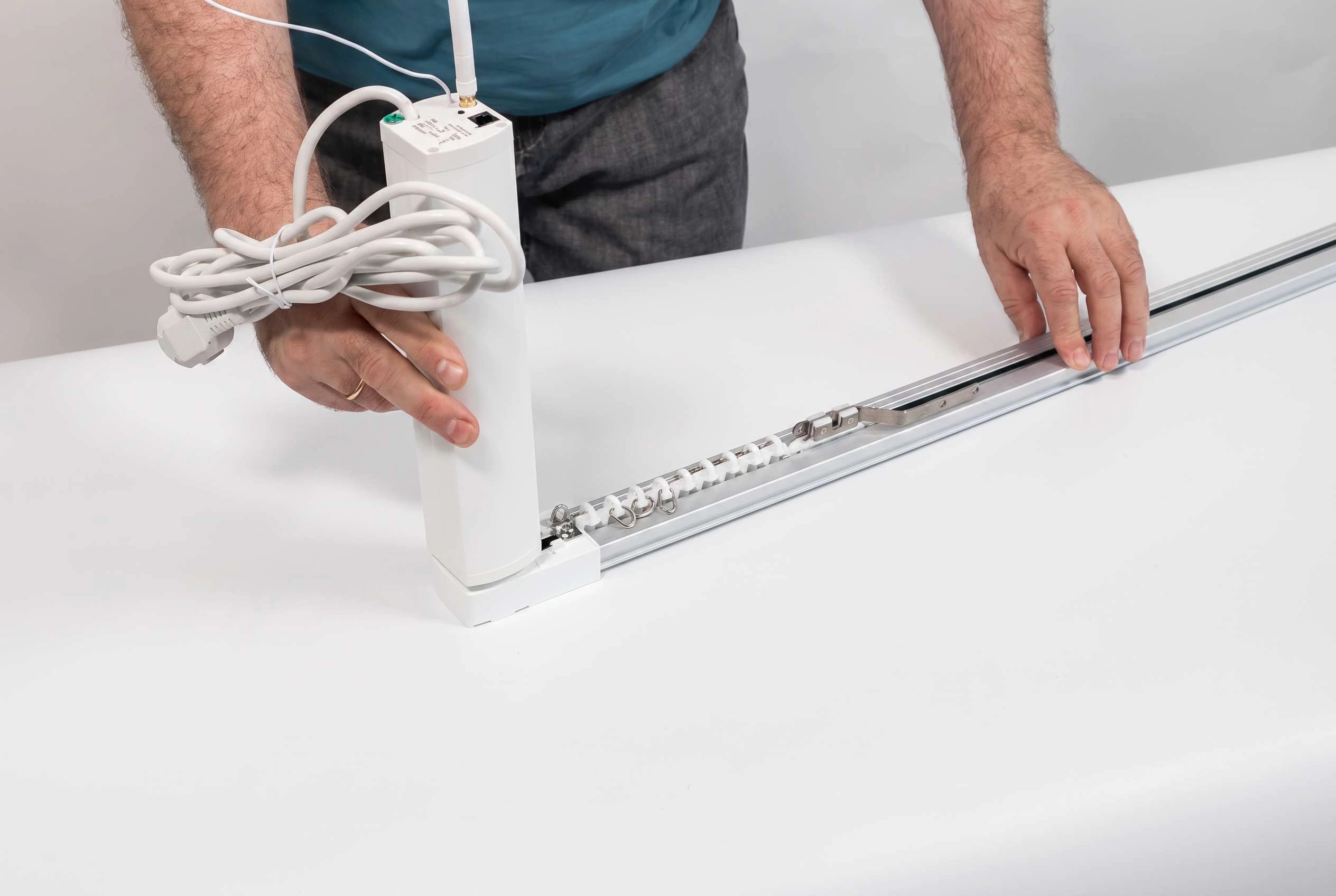

6. Установка мотора
Вставьте мотор в активный поворотный механизм и поверните на 90 градусов, до щелчка.
Для отсоединения мотора нажмите рычаг-стопор у его основания и поверните мотор в обратную сторону, на 90 градусов.
Карниз готов к фиксации на потолке. Перед установкой карниза на потолок снимите мотор.

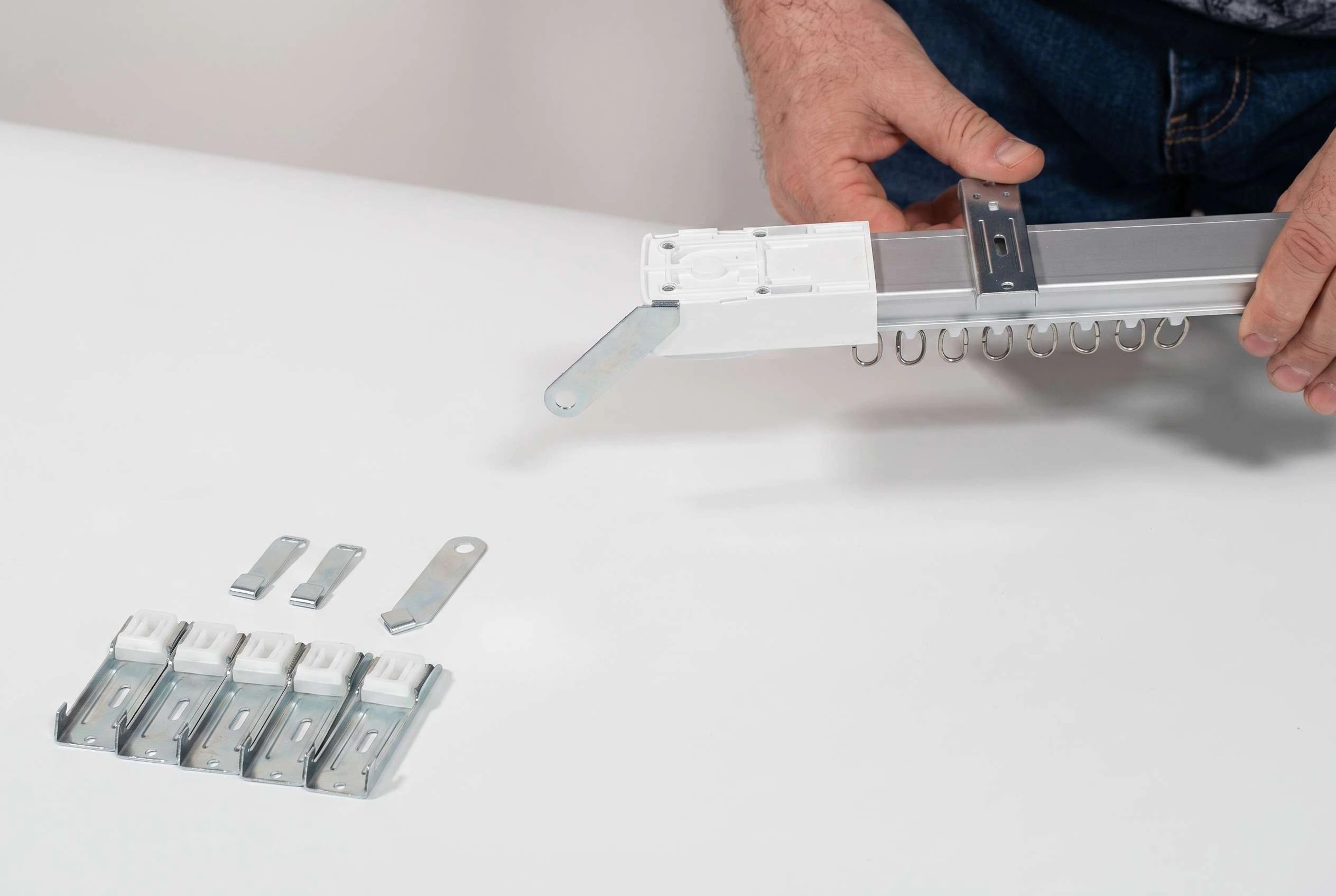

7. Монтаж потолочных креплений
Разметьте на потолке место крепления потолочных кронштейнов. Они должны находиться на равном удалении друг от друга.
Просверлите отверстия в потолке и установите в основание дюбели.
Подбирайте дюбели в соответствии с материалом основания (бетон или гипсокартон).
Если потолок натяжной, требуется установка закладных под полотном.
Зафиксируйте потолочные крепления на основании и заведите в них потолочную шину одной стороной.
Утопите вторую сторону шины в потолочное крепление до характерного щелчка.

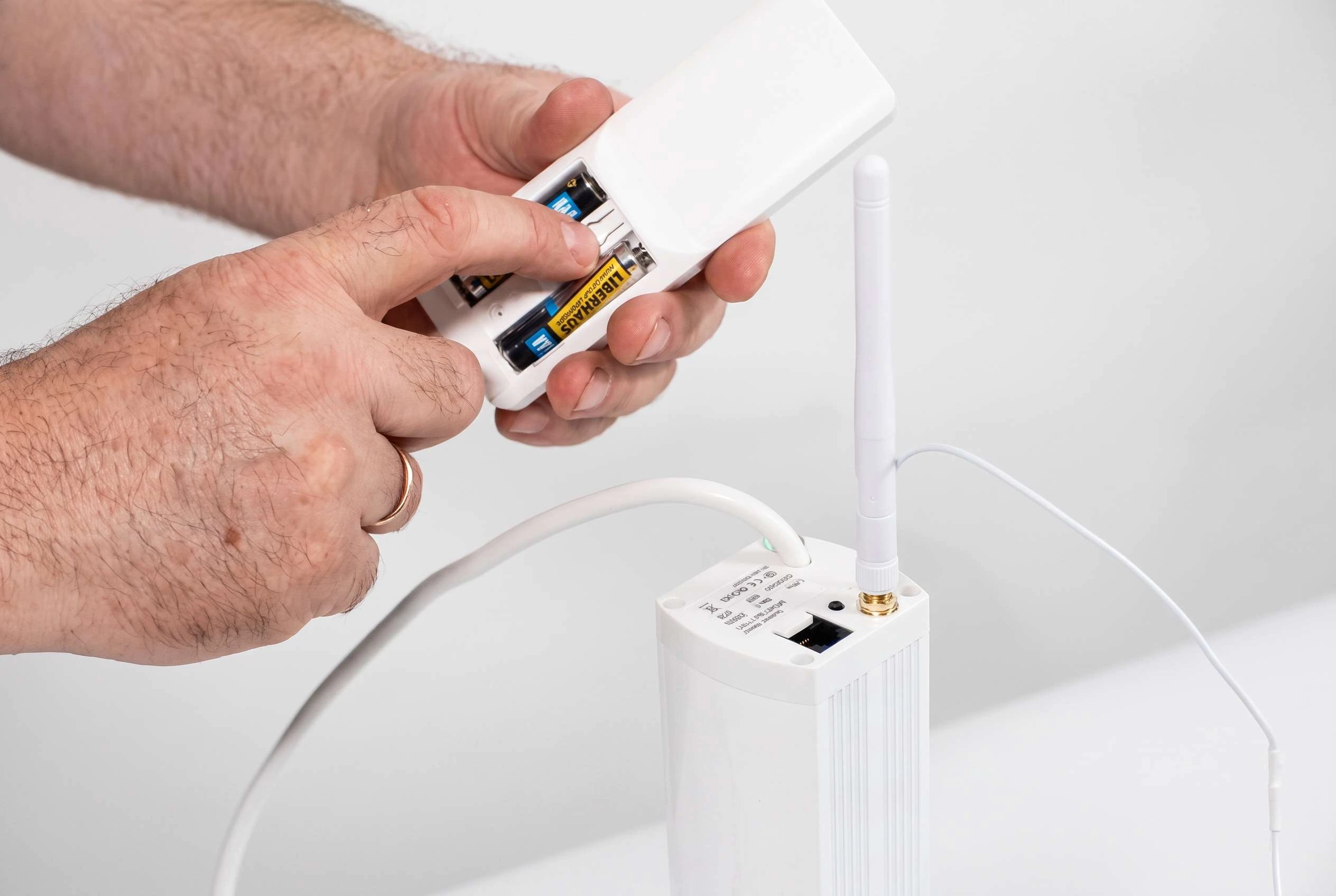

8. Привязка мотора и пульта управления
Установите мотор в активный поворотный механизм и включите его в розетку.
Снимите крышку пульта. На торцевой стороне мотора нажмите кнопку 1 раз.
Загорится лампочка индикатор. Нажмите верхнюю кнопку на задней части пульта.
Пульт привяжется к мотору.
Проверьте работоспособность пульта и мотора, выбрав одну из команд на пульте управления.
Навесьте штору на электрокарниз. Готово.
