Каркасная звукоизоляция стен ОПТИМА
Система на основе товаров для звукоизоляции SoundGuard.
Толщина системы: 79,5 мм
Индекс дополнительной звукоизоляции ΔRw: 13-20 дБ
Индекс изоляции воздушного шума перекрытия совместно с системой:
- Rw = 54 дБ (основание из газоблока толщиной 75 мм)
- Rw = 59 дБ (основание из газоблока толщиной 200 мм)
- Rw = 60 дБ (основание из полнотелого кирпича толщиной 100 мм)
- Rw = 65 дБ (основание из монолита толщиной 140 мм)
Каркасная система звукоизоляции стен, со сбалансированным соотношением "толщина-эффективность". Cистема качественно снижает шум бытовых приборов, криков и лая собак, шум ремонтных работ. Применяется в многоквартирных домах комфорт- и бизнес-класса, медучреждениях, отелях, детских садах и т.д.
Товары, используемые в системе каркасной звукоизоляции стен ОПТИМА
Процесс монтажа системы ОПТИМА
1. Направляющие профили проклеиваются демпферной лентой.
2. Направляющие профили крепятся через виброшайбы с шагом 600 мм с помощью акустических дюбелей, через просверленные отверстия в профиле.
3. К стене крепятся виброподвесы с помощью акустических дюбелей.
4. Потолочные профили заполняются полосками звукопоглощающих плит.
5. Потолочные профили крепятся к виброподвесам. Шаг установки потолочных профилей – 600 мм.
6. Выполняется установка закладных деталей в местах крепления тяжелых предметов интерьера и техники.
7. Устанавливаются дополнительные металлические профили в местах установки розеток и выключателей.
8. В звукоизоляционных подрозетниках просверливаются отверстия для выпуска проводов.
9. Места установки звукоизоляционных подрозетников проклеиваются демпферной лентой.
10. Звукоизоляционный подрозетник устанавливается в подготовленный каркас и фиксируется саморезами.
11. Через проделанное ранее отверстие заводятся провода. Отверстие с проводами промазывается звукоизоляционным герметиком.
12. Потолочные и направляющие профили проклеиваются демпферной лентой.
13. Пространство между профилями заполняется враспор звукопоглощающими плитами.
14. Каркас из профилей зашивается звукоизоляционными панелями. Панели крепятся к профилю с помощью саморезов. В местах установки розеток и выключателей коронкой вырезаются отверстия. Для монтажа 1 панели требуется не менее 12 саморезов.

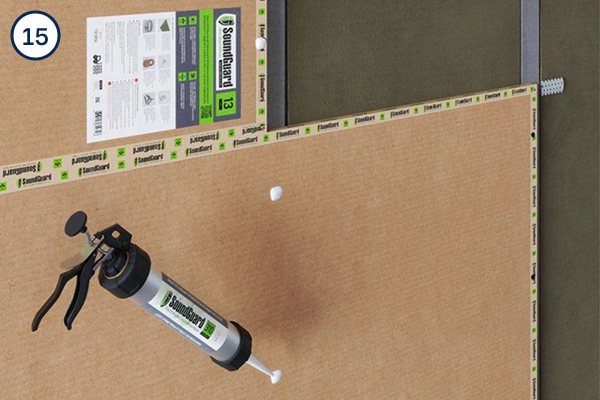

15. Шляпки саморезов утапливаются в панель и промазываются звукоизоляционным герметиком.
16. Грани панелей промазываются звукоизоляционным герметиком.
17. Швы между панелями промазываются звукоизоляционным герметиком при помощи шпателя.
18. Загерметизированные швы проклеиваются клейкой лентой.
19. Звукоизоляционные панели зашиваются звукоизоляционным влагостойким гипсокартоном. Листы гипсокартона крепятся к профилям саморезами 3,9х41 мм. Примерный расход саморезом – 17 шт/м2.
20. Между торцами листов гипсокартона и поверхностями пола, стен и потолка остается зазор 3-5 мм, который заполняется звукоизоляционным герметиком.
Схемы примыкания каркасной стены ОПТИМА с другими поверхностями (вид сверху)
Узел сопряжения бескаркасной системы с каркасной системой звукоизоляции стены (наружный угол)
Узел сопряжения каркасных систем звукоизоляции стен (внутренний угол)
Узел примыкания каркасной системы звукоизоляции стены к конструкции звукоизоляционной перегородки
Узел примыкания конструкции звукоизоляционной перегородки к каркасной системе звукоизоляции стены
Узел сопряжения каркасных систем звукоизоляции стен (наружный угол)
Узел сопряжения каркасной системы с бескаркасной системой звукоизоляции стены (внутренний угол)
