Как сделать разводку труб водоснабжения и канализации
Ошибки в разводке труб приводят к перепадам давления, протечкам и дорогостоящим переделкам. В этой статье – сравнение материалов и готовые советы для тех, кто планирует делать разводку труб своими руками или проконтролировать мастеров.

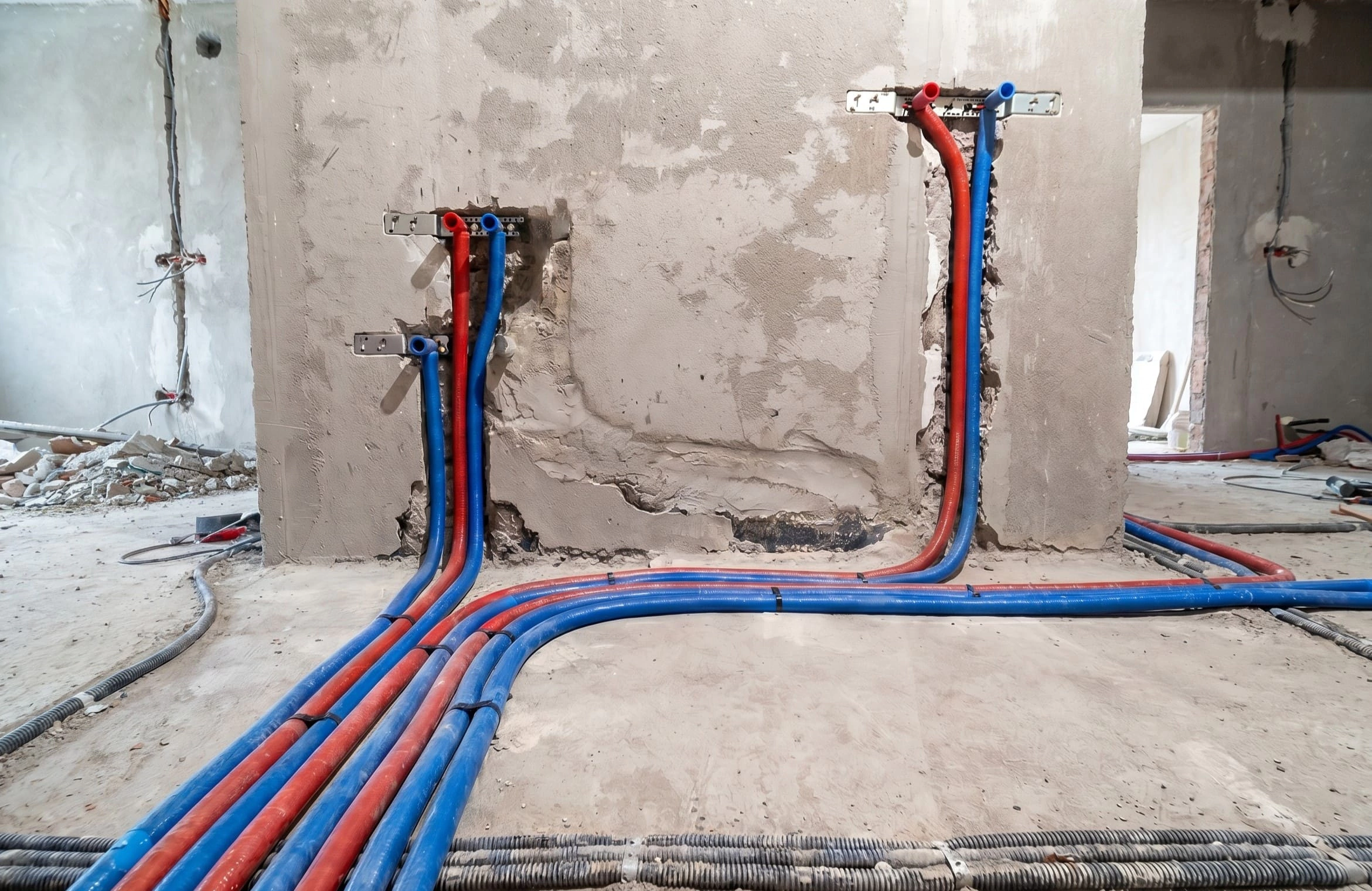

Разводка труб водоснабжения
Разводка труб водоснабжения должна выполнять следующие функции:
- Распределить воду по точкам потребления (в средней квартире обычно 5–7 точек).
- Сохранить комфортный напор в каждой из точек при одновременном использовании воды.
- Дать возможность перекрыть отдельные линии или приборы.
- Уменьшить теплопотери горячей воды в трубах с помощью теплоизоляции.
Способы разводки труб

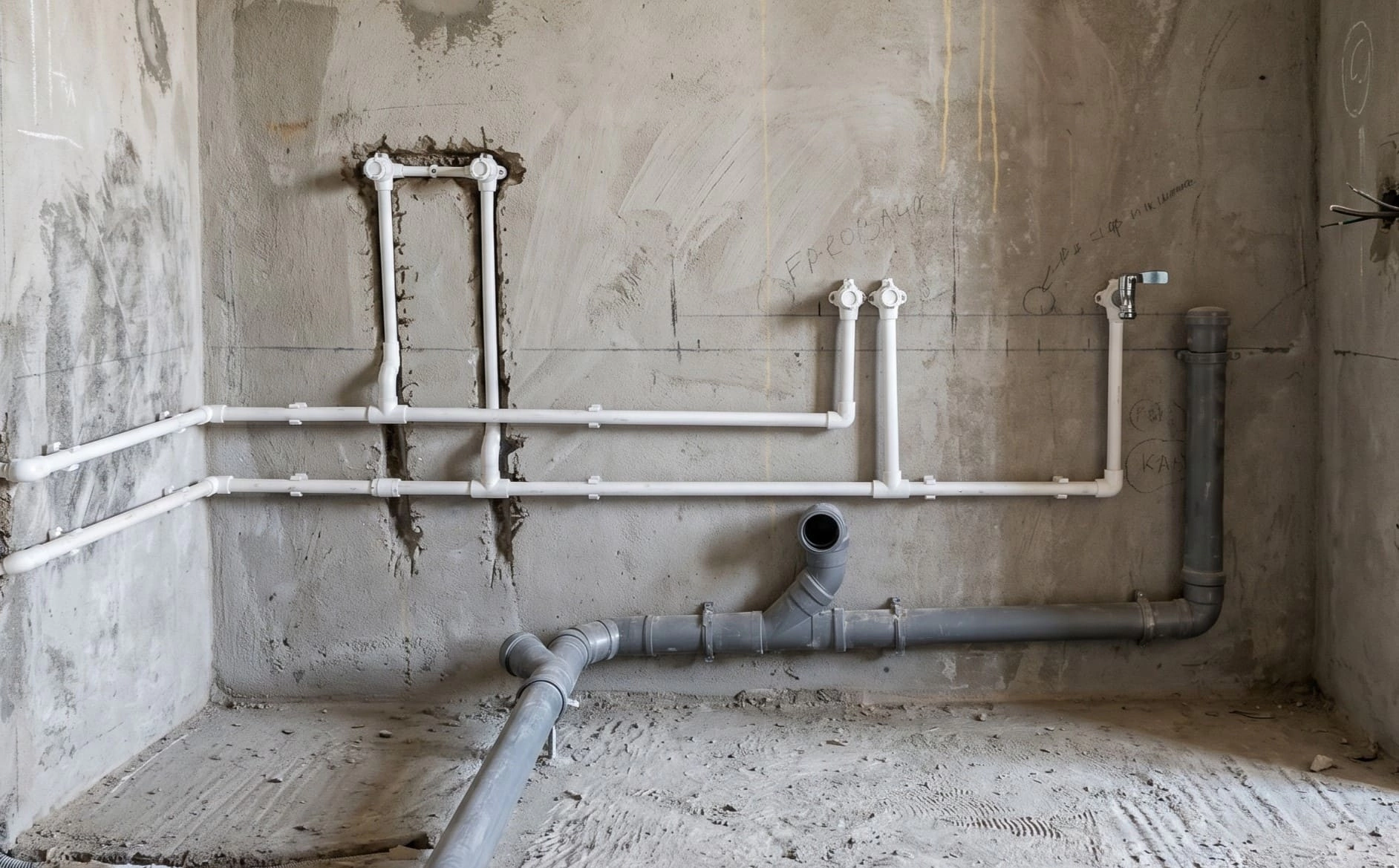

Тройниковая - трубы последовательно соединяются друг с другом с помощью тройников. Такой способ удобен для небольших помещений, но может приводить к потере давления воды при одновременном использовании нескольких приборов.
Плюсы: низкая цена реализации.
Минусы: при одновременном включении двух точек напор в дальней точке сильно падает.

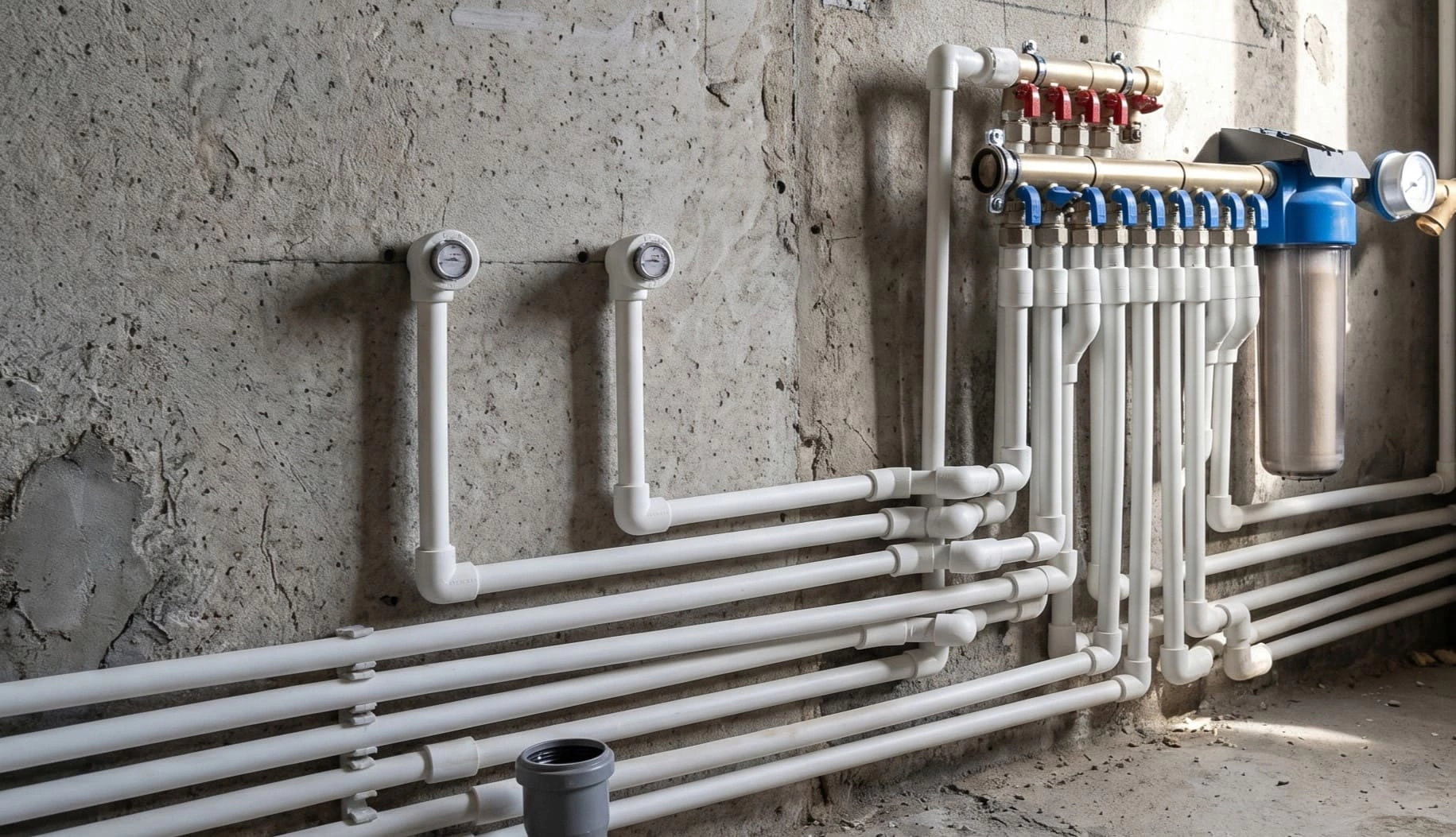

Коллекторная - каждый сантехнический прибор подключается к отдельному выходу коллектора, что позволяет обеспечить равномерное давление воды. Этот тип разводки требует большего количества материалов, но подходит для крупных объектов и сложных систем.
Плюсы: стабильное давление, можно отключать любой прибор.
Минусы: высокая стоимость, по сравнению с тройниковой.

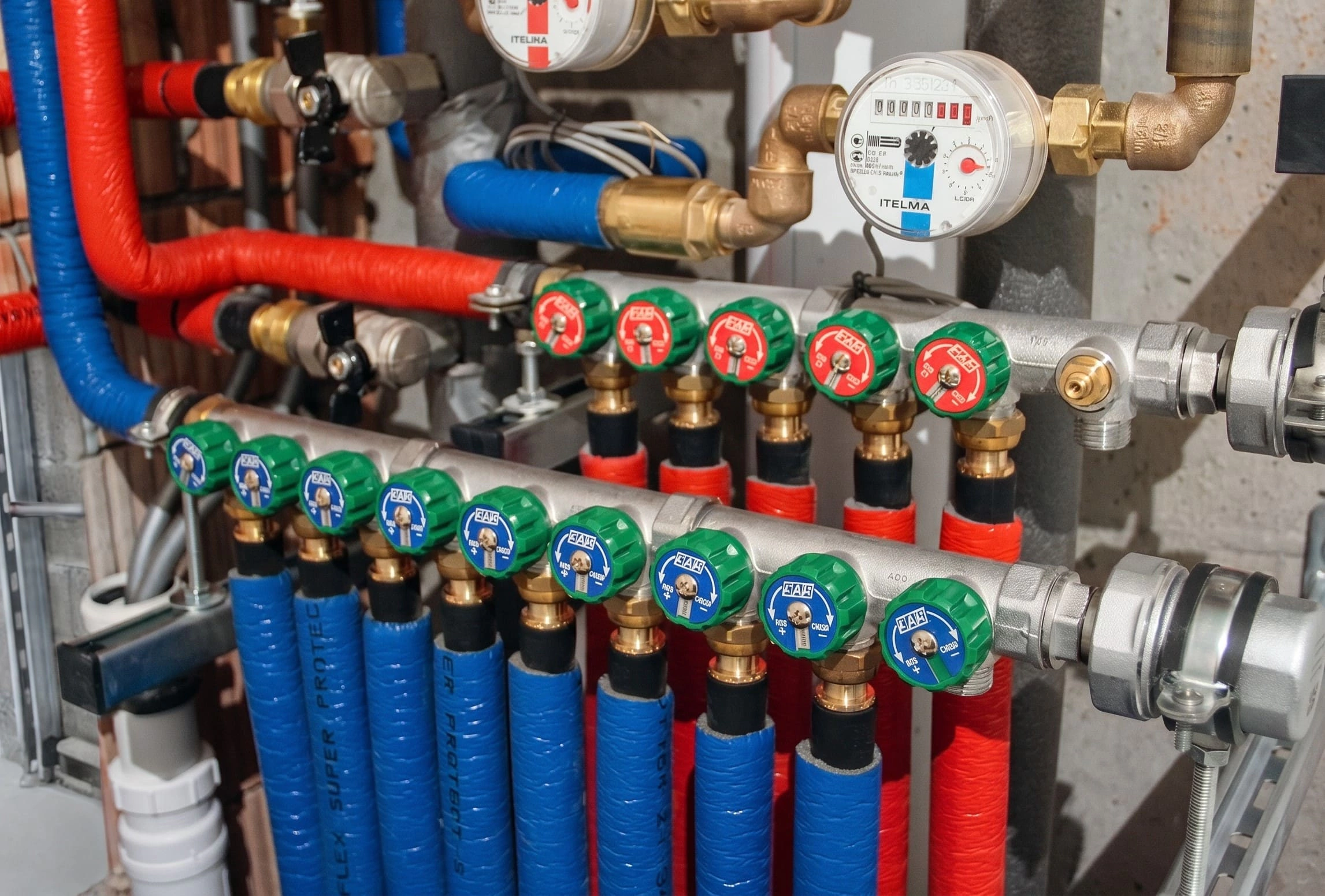

Распределительные коллекторы бывают запорные и регулируемые.
Запорные модели служат для включения и отключения воды в контуре.
Регулируемые модели позволяют изменять силу напора воды в каждом контуре.
Также коллекторы отличаются количеством выходов (2,3,4 и т.д.)
количество выходов в коллекторе должно быть не меньше количества точек забора воды,
а также желательно иметь один или два запасных контура.
При необходимости, коллекторы можно соединить друг с другом.
Комбинированная – сочетание коллекторной и тройниковой системы. Ставится коллектор на основные ветки (кухня ХВС, кухня ГВС, ванна ХВС, ванна ГВС). Внутри ветки — тройники. Оптимальный вариант для квартиры.
Совет. Для типовой 1–2-комнатной квартиры оптимальна комбинированная схема: ставите 2 коллектора (ХВС, ГВС) на 3–4 выхода и разводите тройниками каждый выход. Это недорого и удобно.

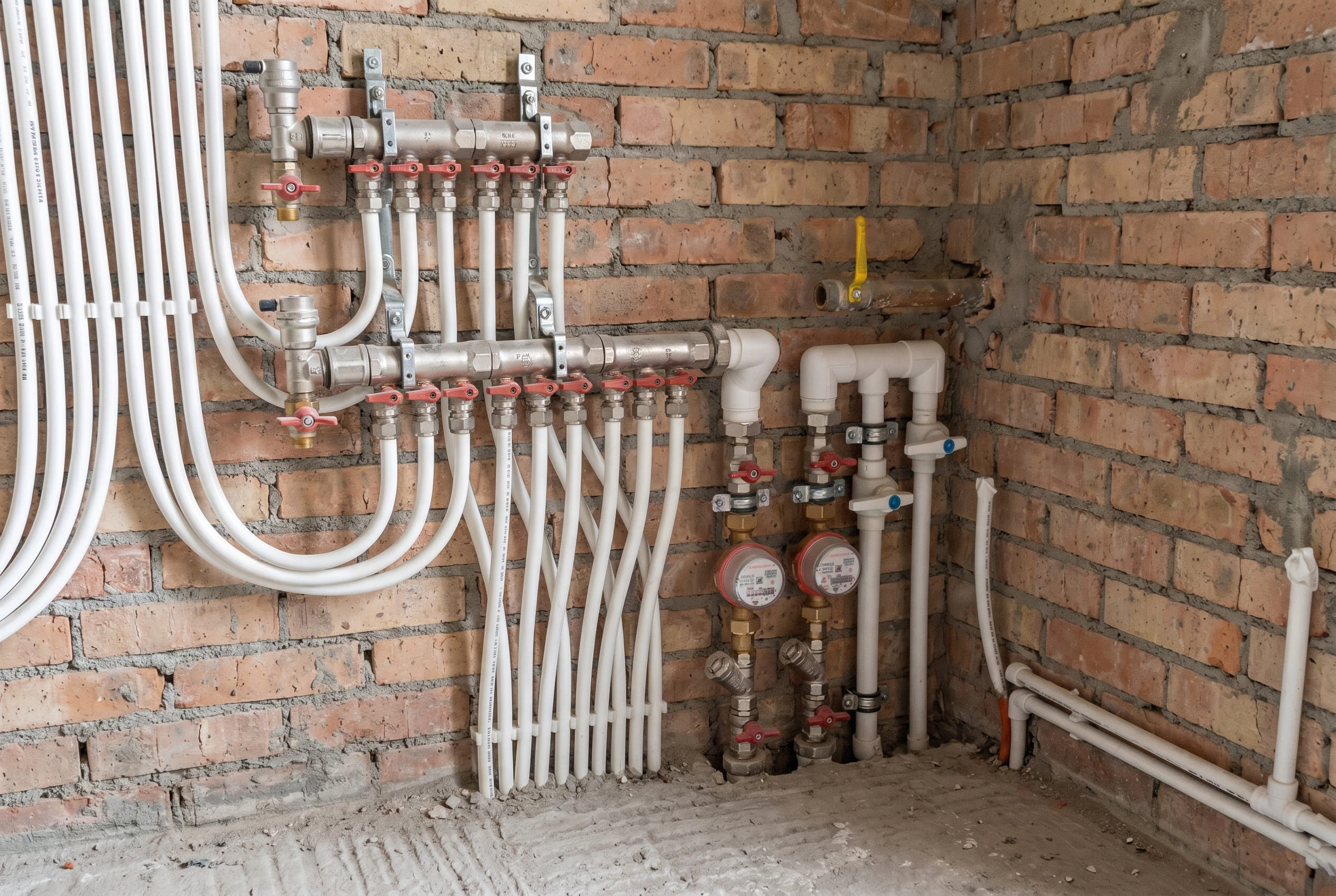

Трубы для системы водоснабжения

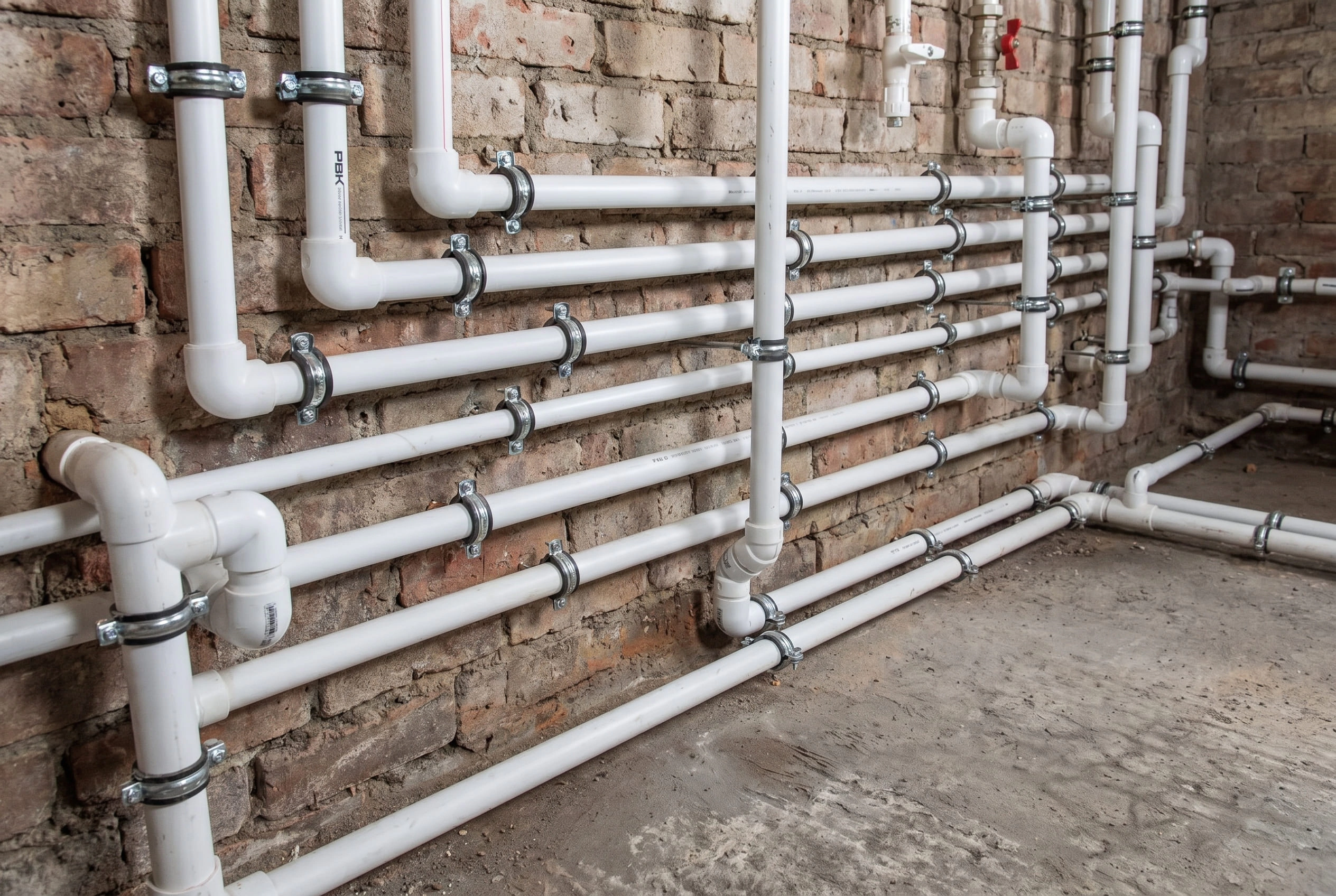

Полипропиленовые трубы
Преимущества: Низкая стоимость, устойчивость к коррозии, простой и надежный монтаж.
Недостатки: Сильное линейное расширение при нагреве, не гнутся.
Монтаж: пайка.
Важно! Для скрытой прокладки не используйте обжимные (цанговые) фитинги. Со временем они ослабевают, что может привести к протечке.
Технология укладки труб

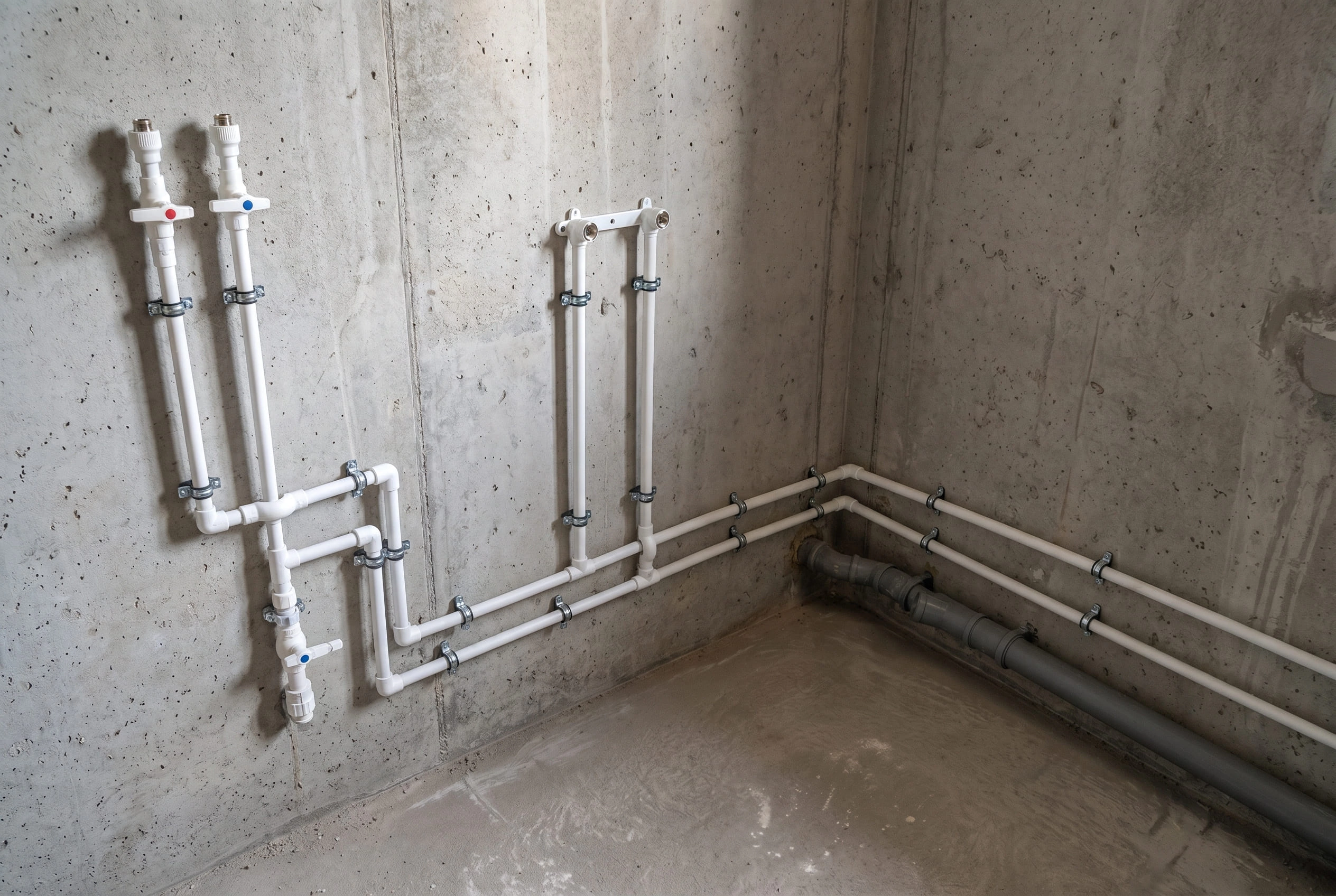

Открытая прокладка труб
Трубы прокладываются вдоль стен и всегда остаются на виду.
Преимущества:
- Простой доступ к трубам;
- Быстрый монтаж.
Недостатки:
- Неэстетичный вид;
- Вероятность механических повреждений;
- Могут мешать установке техники и мебели.
Скрытая прокладка труб
Трубы прокладываются в штробах, коробах или стяжке.
Преимущества:
- Эстетичный вид;
- Трубы не мешают установке мебели и техники вплотную к стенам.
Недостатки:
- Сложность монтажа.
Разводка труб отопления
Существует 3 наиболее востребованных способа разводки труб отопления: однотрубная, двухтрубная, коллекторная.

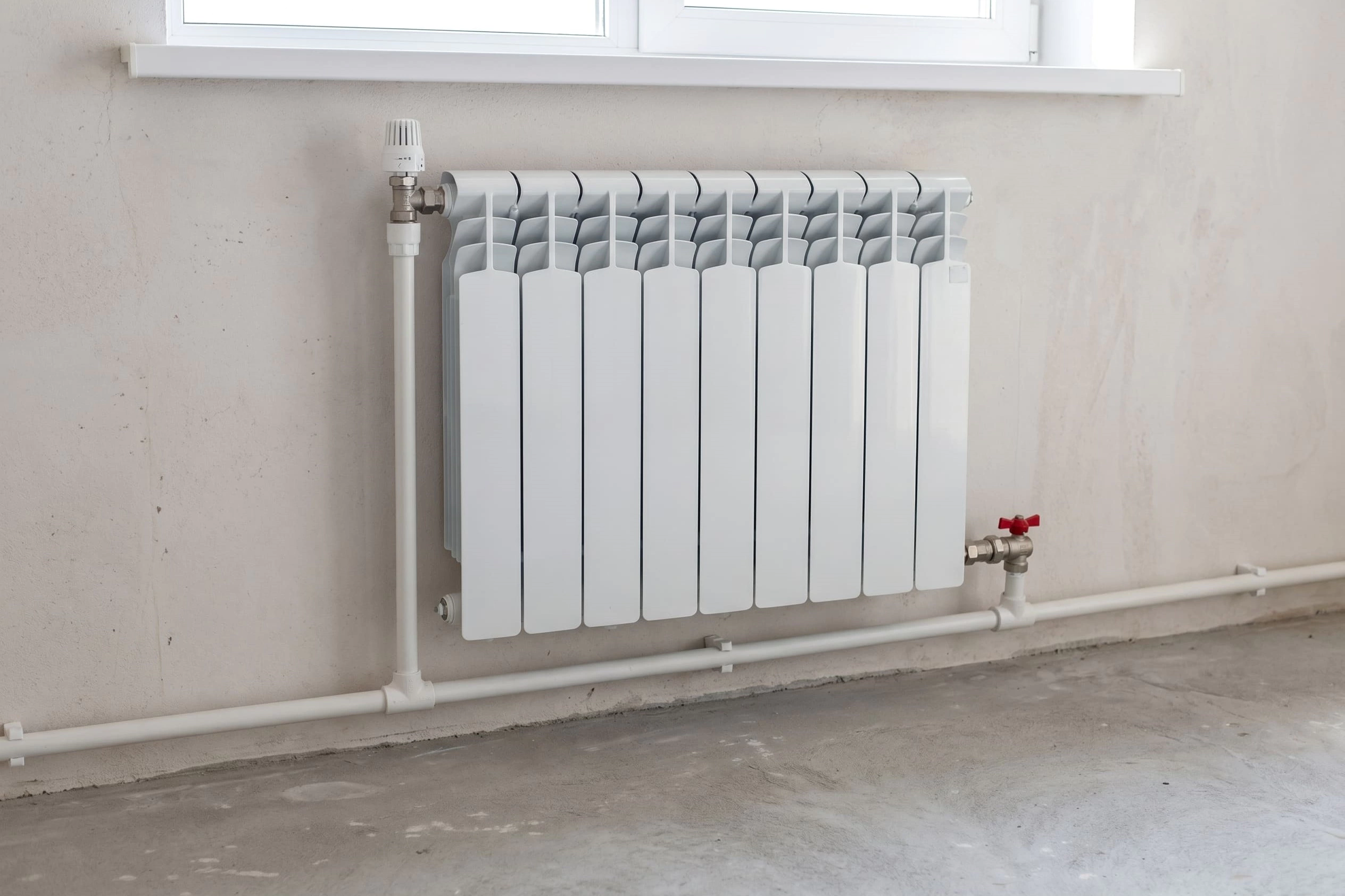

Однотрубная
Преимущества:
- Минимальный расход материалов;
- Простой и быстрый монтаж.
Недостатки:
- Неравномерный нагрев;
- Нет возможности точечной регулировки радиаторов;
- Не более 5–6 радиаторов в контуре;
- Дальний радиатор всегда холоднее других.

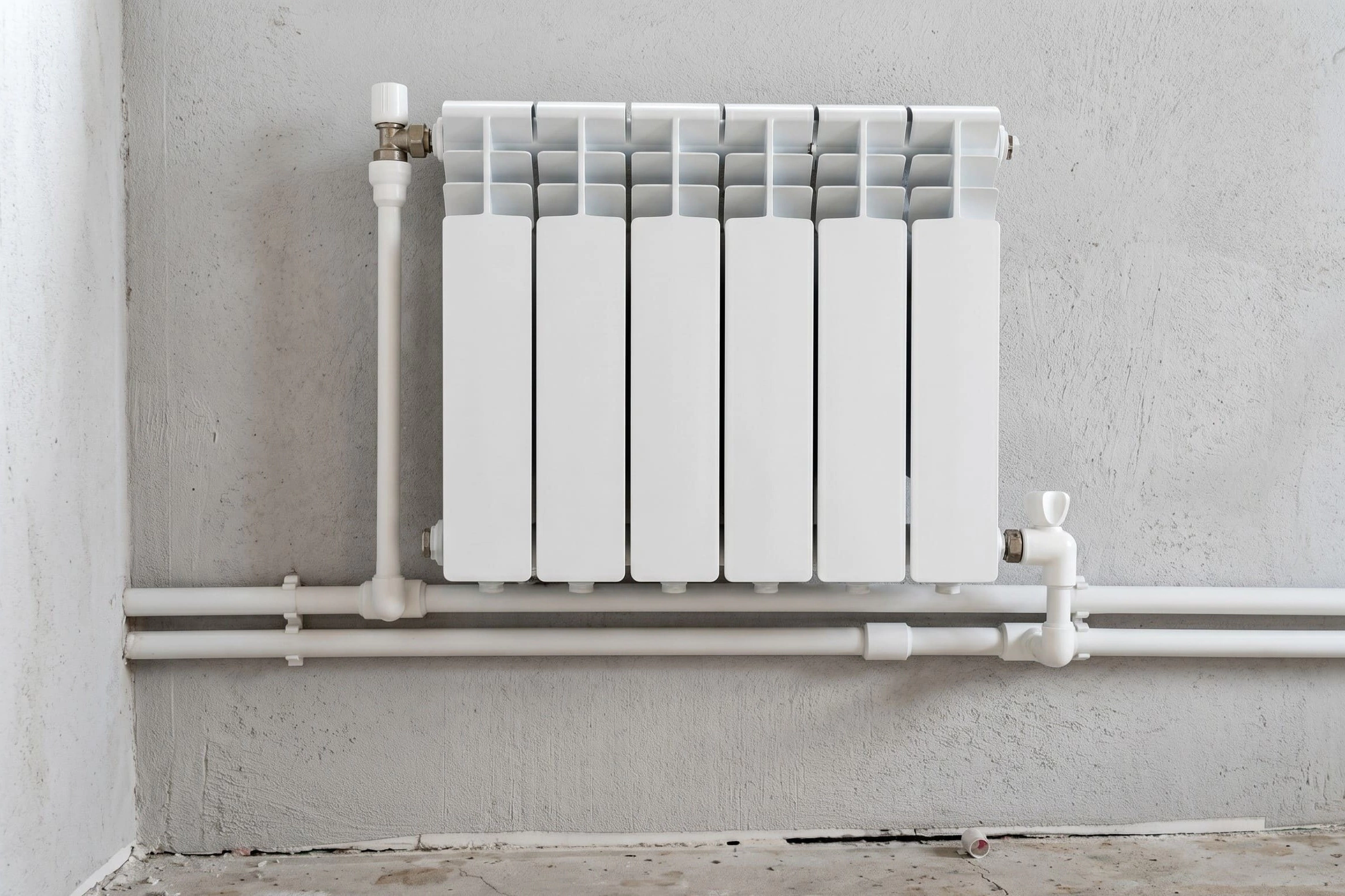

Двухтрубная
Преимущества:
- Равномерная температура во всех радиаторах;
- Возможность индивидуальной корректировки температуры.
Недостатки:
- Требуется в 2 раза больше материалов (выше стоимость);
- Сложный монтаж.

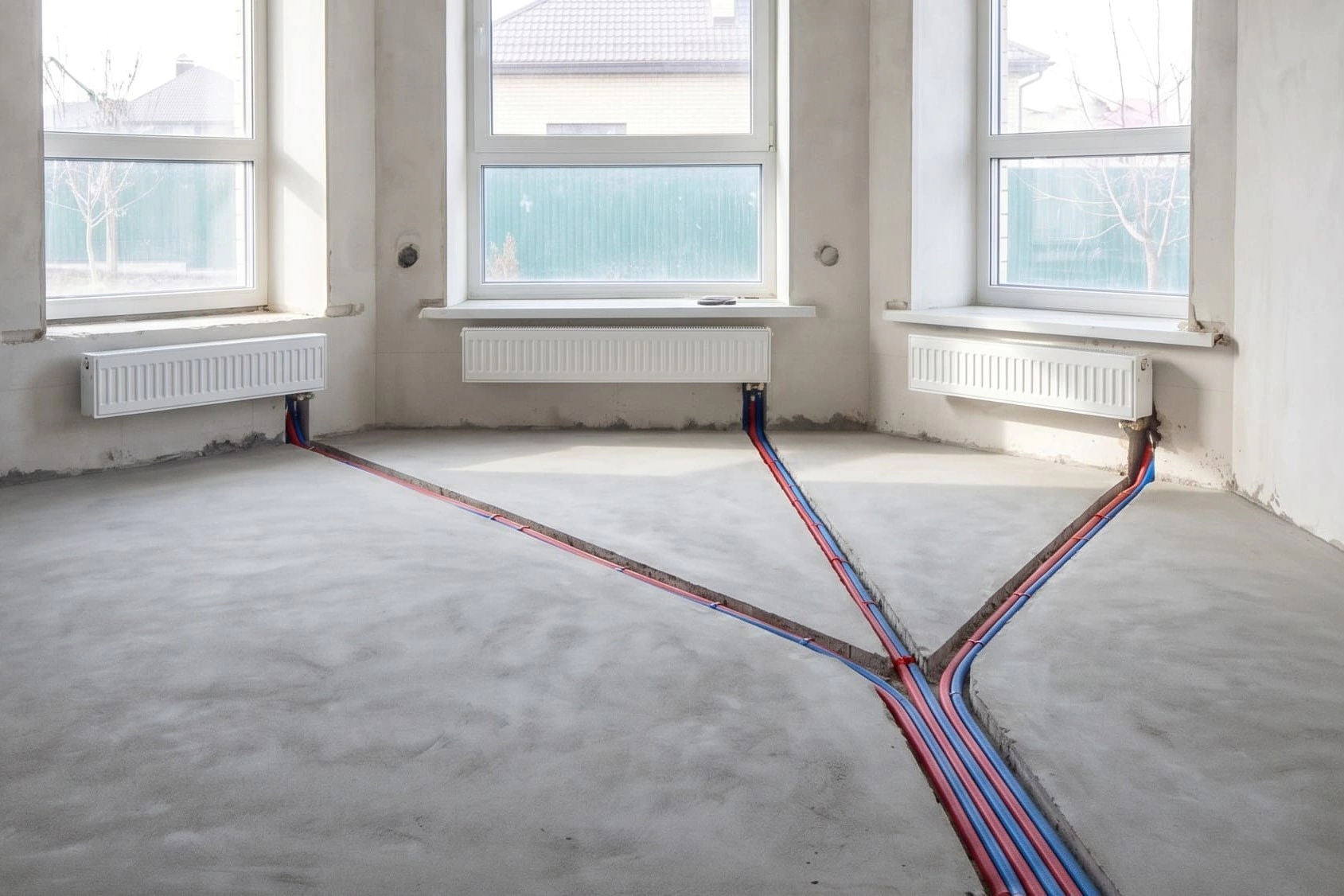

Коллекторная
Преимущества:
- Минимальные потери тепла и давления;
- Полная независимость контуров.
Недостатки:
- Увеличенный расход труб;
- Необходимо место под коллектор;
- Сложнее проектировать.

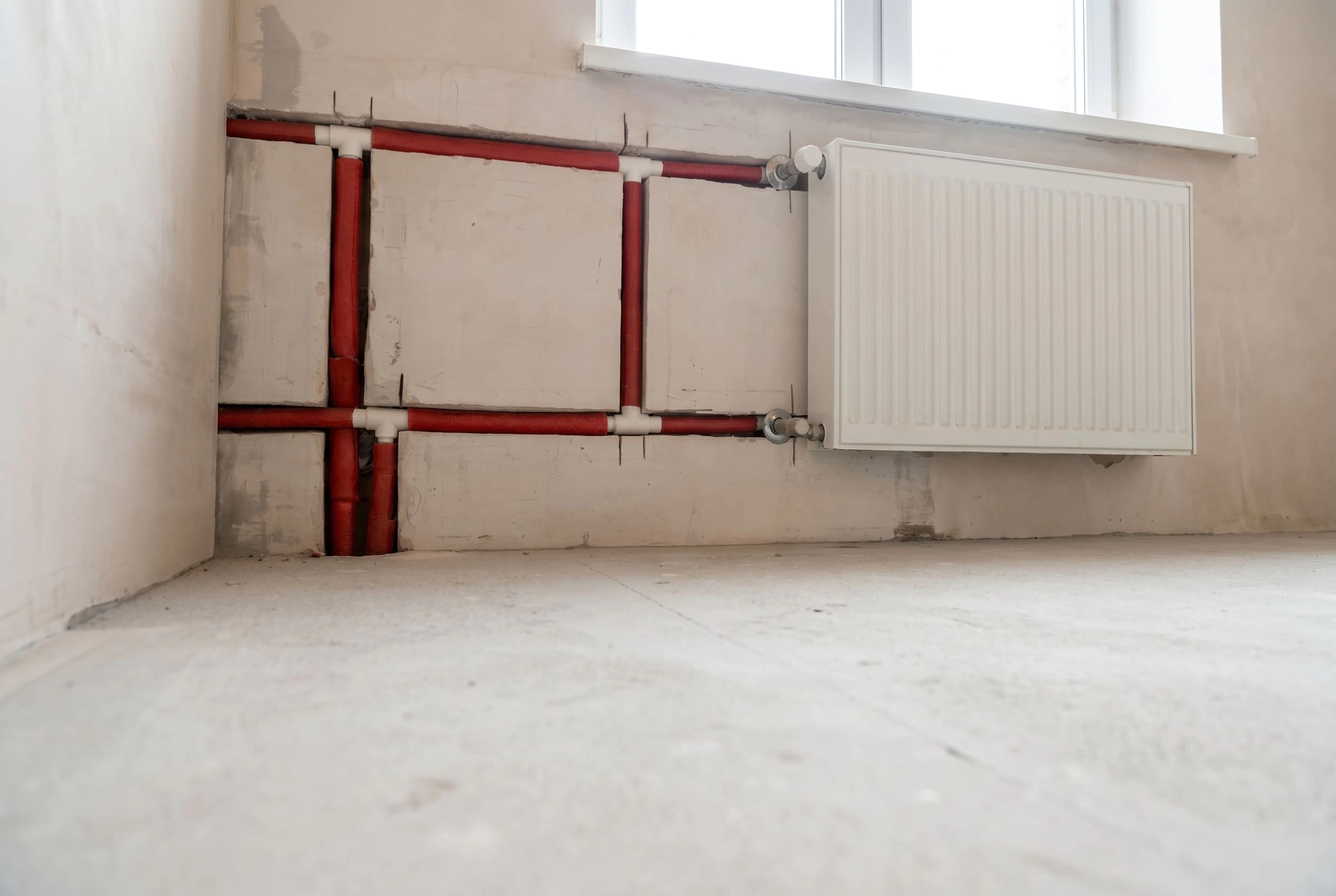

Монтаж труб по стенам
Разметка. На стену наносят точную траекторию будущей штробы. Трассы должны идти строго вертикально или горизонтально.
Штробление. Для штробления используют штроборез или болгарку с пылесосом и перфоратор, чтобы сделать ровный и чистый канал.
Укладка и фиксация. На трубу надевают утеплитель для компенсации линейного расширения, укладывают в штробу и фиксируют пластиковыми хомутами, перфорированной лентой или скобами через каждые 40–50 см.
Планирование доступа. В местах ключевых узлов устанавливают ревизионные люки для осмотра и обслуживания.

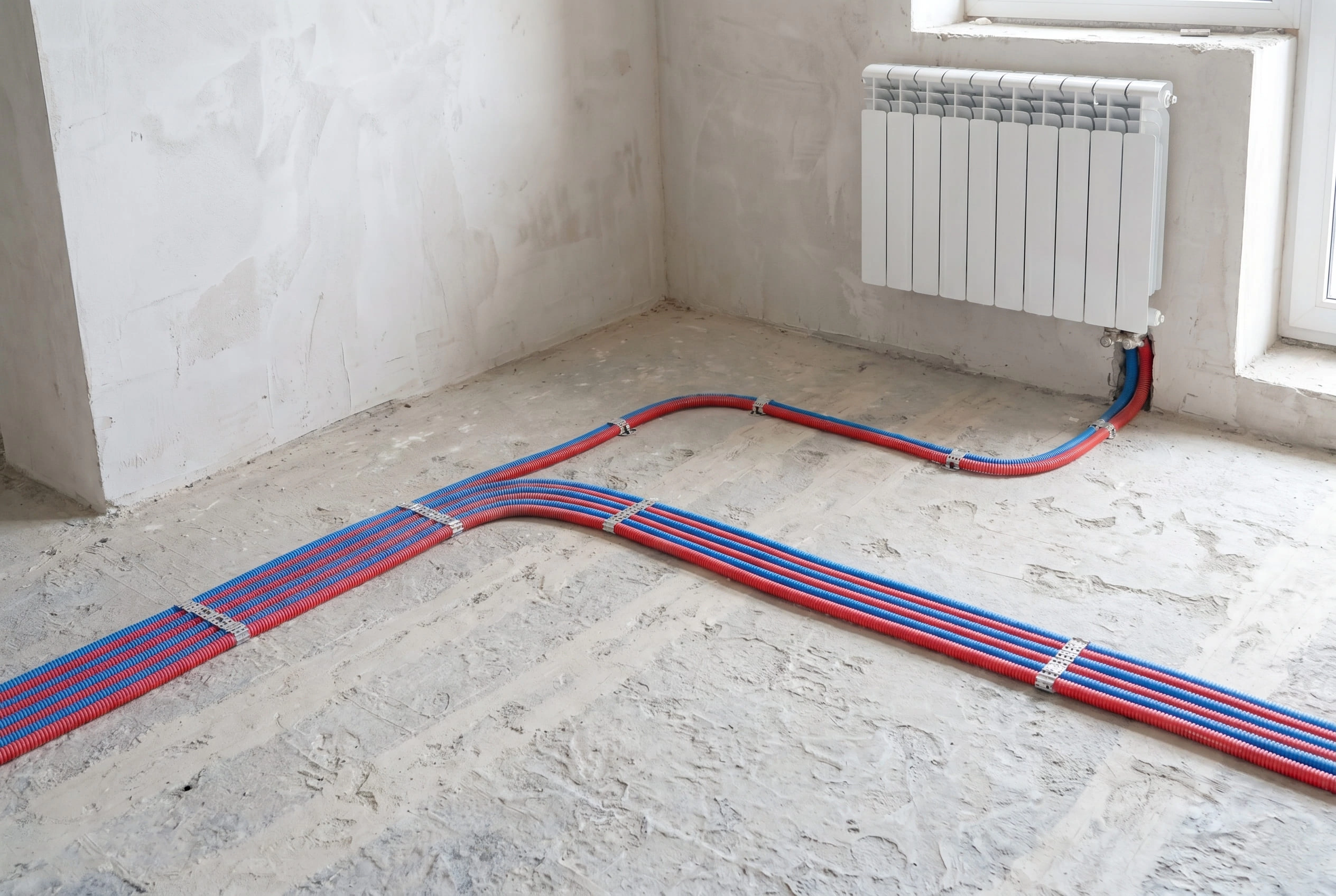

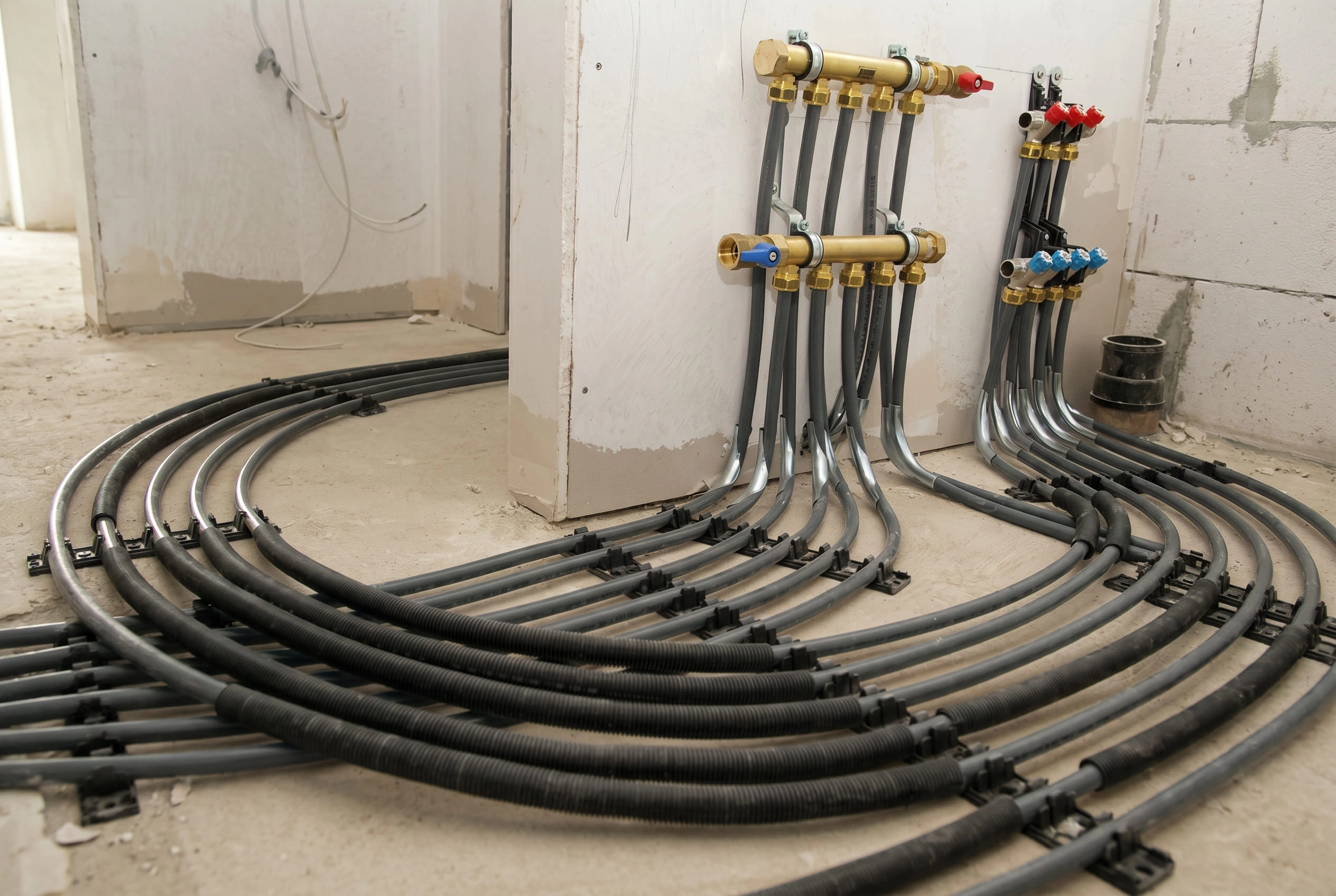

Монтаж труб по полу
Прокладка труб в полу — предпочтительный вариант для горизонтальных магистралей, например, систем тёплого пола. В бетонной стяжке проще разместить трубы, соблюдая технологические зазоры.
Особенности прокладки:
Любая труба в полу должна быть помещена в изоляцию — это защитит её от механического давления и потерь тепла. Толщина стяжки над трубой должна быть не менее 3 см.
При прокладке труб в стяжке пола и последующем финишном выравнивании, для заливки используйте смеси совместимые с системой «теплый пол».
Разводка труб канализации
Правильный монтаж труб канализации отвечает за отсутствие засоров, запаха канализации в квартире и возможность прочистки при засорах.
Основные правила монтажа канализации в квартире:
Уклон труб. 2–3 см на 1 метр трубы диаметром 50 мм (для унитаза – 110 мм, уклон 1,5–2 см/м).
Меньше – застаивается вода, больше – вода уходит, а твёрдые частицы остаются.
Фановый стояк. Если в квартире больше 2 унитазов или высота дома выше 2 этажей, от стояка до крыши идёт вытяжная вентиляционная труба.
Если канализационная вентиляция не предусмотрена, то используются
воздушные клапаны.
Ревизия. На горизонтальных участках (перед поворотом, через каждые 10–15 м) ставьте
ревизионные фитинги.
Повороты. Используйте 2 по 45° вместо одного 90° – это снижает риск засора. Исключение – при использовании тройников.
Теперь вы знаете, какие нюансы нужно учесть при разводке труб водоснабжения и канализации. Пользуйтесь полученной информацией и делайте ремонт с удовольствием.
