Что такое мастер-выключатель и как его сделать в своем доме
Если вас часто тревожит вопрос о том, выключили ли вы утюг перед выходом из дома, то установка мастер-выключателя может легко решить эту проблему. В нашей статье расскажем о том, что это такое и как его можно подключить.
Что такое мастер-выключатель
Мастер-выключатель – это система, с помощью которой можно управлять несколькими линиями электроприборов одновременно.
Она позволяет отключать перед выходом из дома все электроприборы кроме жизненно важных.
Чаще всего такая система монтируется на этапе ремонта при разводке проводки.
Также она легко интегрируется в систему «Умный дом» с помощью умного реле.
Мастер-выключатель призван обесточивать только те приборы, которые не должны работать без вашего присутствия.
Существуют неотключаемые и отключаемые группы приборов.
Неотключаемые приборы
- холодильник;
- морозильная камера;
- пожарная и охранная сигнализация;
- защита от протечек.
Отключаемые приборы
- розетки в комнатах и коридоре;
- основное и декоративное освещение;
- кондиционер;
- стиральная и посудомоечная машина.
Проектируя проводную схему с мастер-выключателем, важно сразу решить какую технику нужно отключать, а какая должна работать всегда. Исходя из этого понимания, необходимо составить план разводки и в соответствии с ним запитать нужные провода от контактора.
Почему его стоит установить
Система мастер-выключателя имеет ряд значимых преимуществ.
- безопасность – мастер-выключатель поможет предотвратить пожары из-за забытых приборов;
- экономия электроэнергии – даже в режиме ожидания приборы потребляют немало энергии, обесточивание снизит этот показатель на 5-15%;

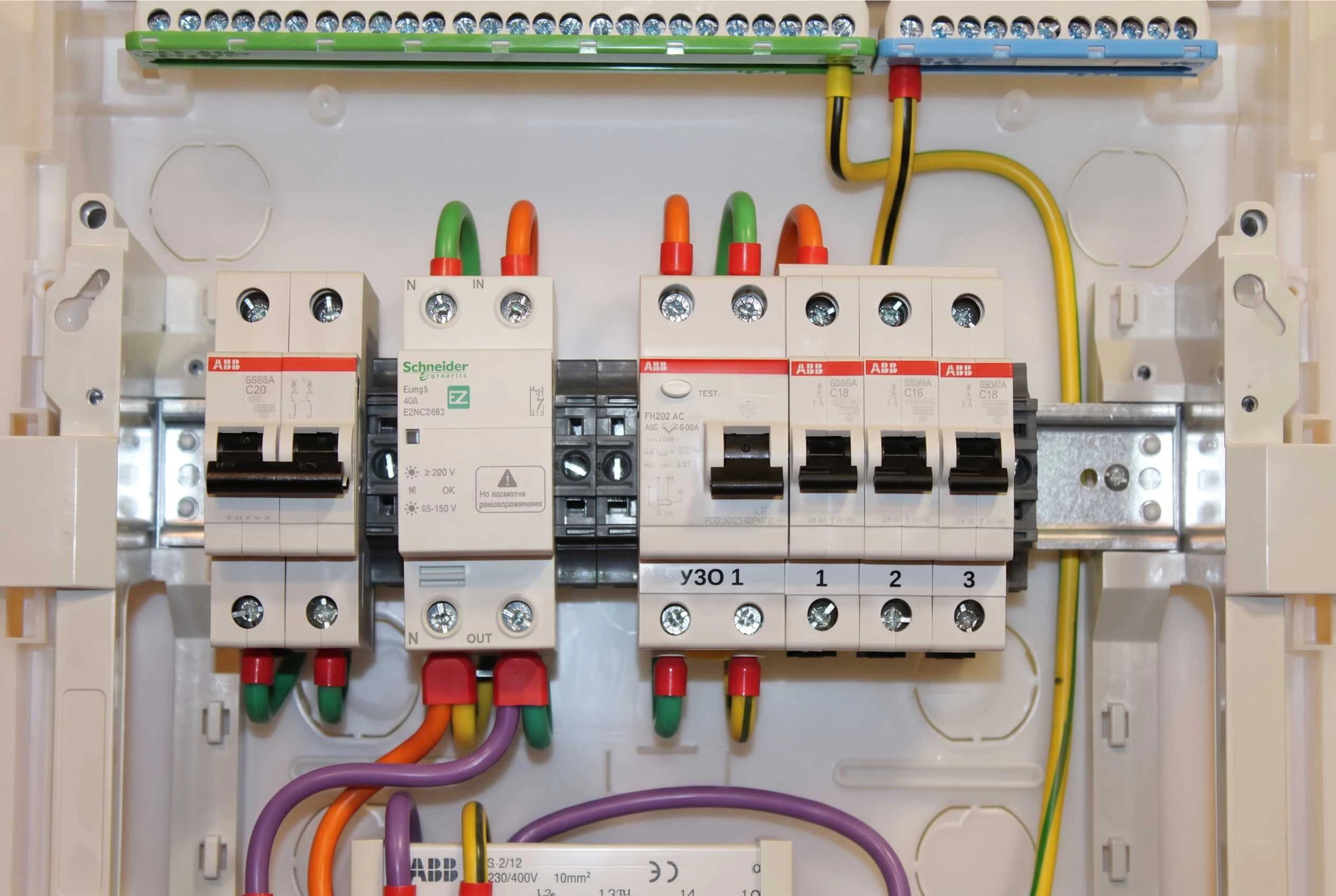

- простой монтаж – все элементы системы устанавливаются в электрощиток;
- гибкие настройки – можно создавать разные сценарии отключения в зависимости от своих потребностей.
Компоненты системы
Система с мастер-выключателем состоит из нескольких элементов.

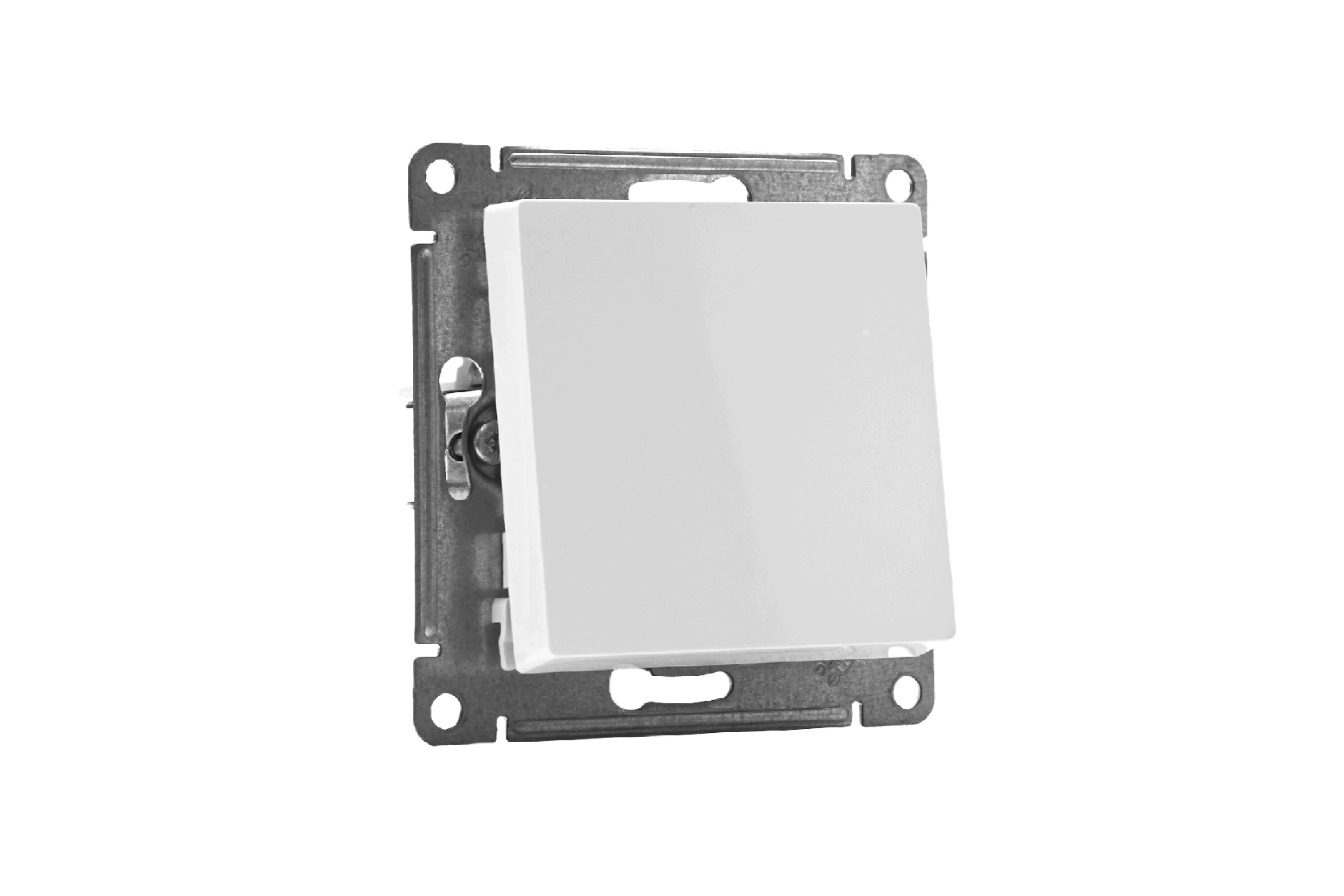

Одноклавишный выключатель
Подает управляющий сигнал на контактор. Устанавливается, как правило, возле входной двери или в любом другом удобном месте.

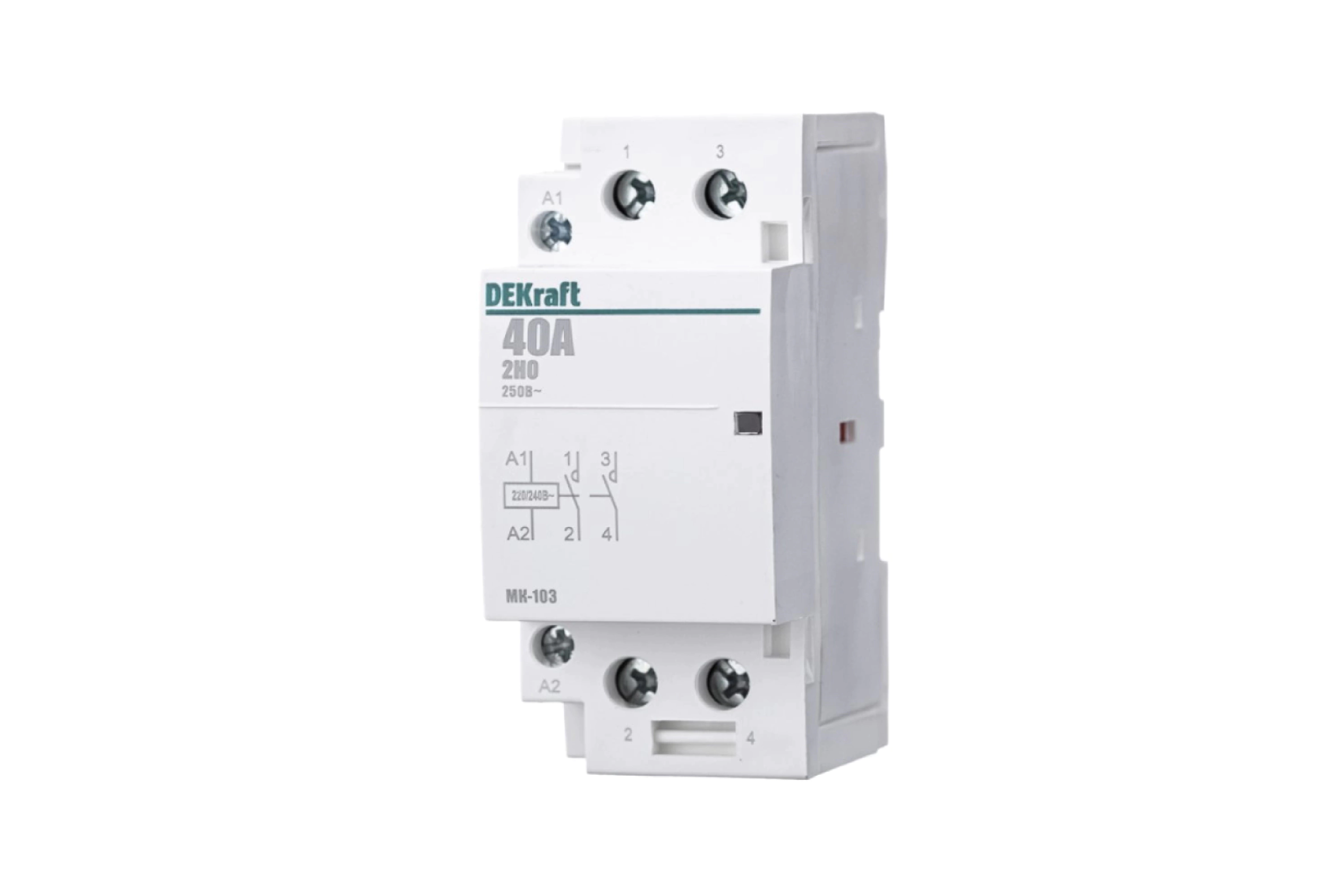

Среди основных преимуществ модульного контактора значится управление мощными нагрузками.
Он повышает безопасность и снижает нагрузку со слаботочного оборудования: контроллеров, реле, выключателей.
Второе его преимущество – разделение цепей. Он помогает разделить мощные потребности на группы с разным током и напряжением.
Такая развязка помогает сделать электрощиты более безопасными и функциональными.
Само по себе это устройство компактное и устанавливается на DIN-рейку.
Совет. Выбирайте контактор с номинальным током выше суммарной нагрузки подключаемых приборов.

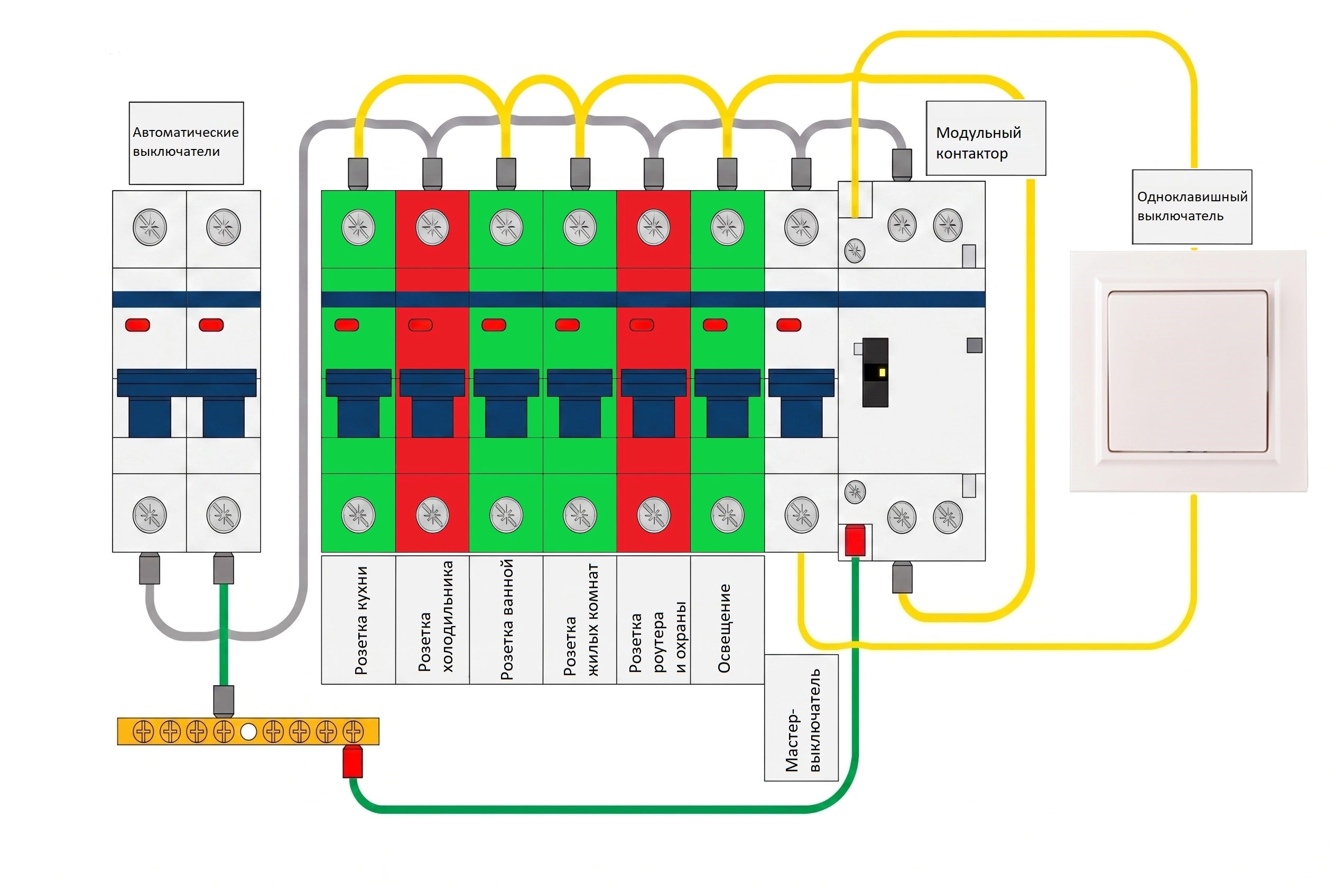

Пример схемы подключения
Вариантов схем подключения мастер-выключателя может быть очень много. Мы покажем одну из самых простых – отключение цепей освещения. Для разработки схемы важно понять, какие приборы должны остаться включенными на постоянной основе, а какие будут отключаться от мастер-выключателя. Схема может быть такой.
В этой схеме к модульному контактору подключены розетки на кухне (кроме холодильника), в ванной комнате, жилых комнатах и все основное и дополнительное освещение. В дежурном режиме остаются работать холодильник, роутер и охранное освещение.
Итак, мастер-выключатель на основе модульного контактора – это современное решение, которое будет сочетать в себе безопасность, энергосбережение и удобство.
Надеемся, наша статья поможет вам внедрить его в свой дом.
