Как сделать водяной теплый пол и как он работает
Как собрать коллекторный шкаф и из каких слоев состоит пирог теплого пола – расскажем в нашей статье.

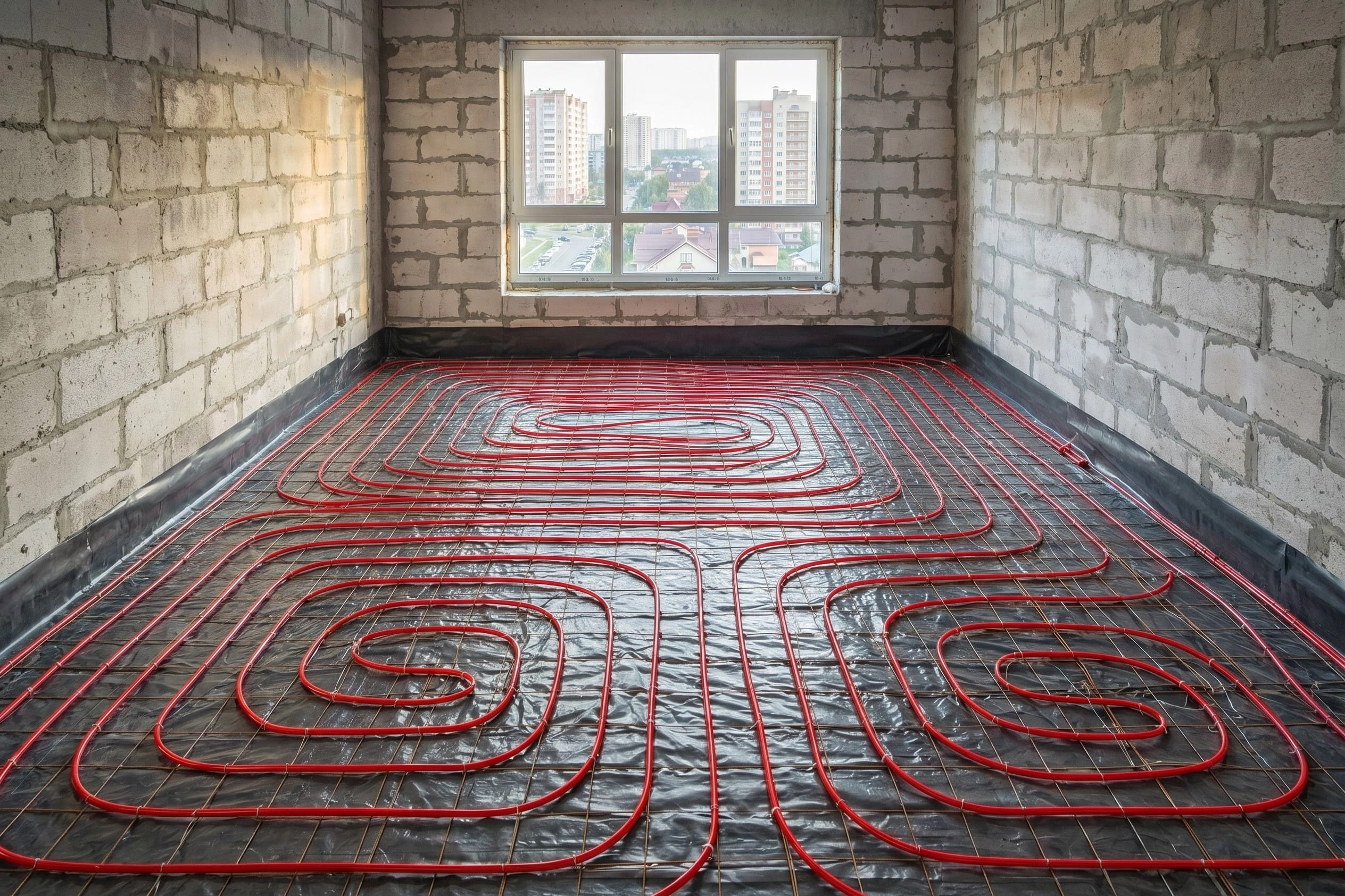

Назначение водяного теплого пола
Система «Водяной теплый пол» может быть единственным источником отопления в доме или квартире, а также может дополнять систему радиаторного отопления.
По сравнению с радиаторным отоплением, теплый пол дает более равномерный нагрев воздуха по всей высоте и площади помещения. Радиаторы в свою очередь, аккумулируют основную часть тепла вокруг себя, воздух возле напольного покрытия при этом как правило, остается не нагретым.
Если сравнить электрический и водяной теплый пол, то электрические модели намного проще в монтаже и меньше стоимость самой системы, но отопление электричеством – одно из самых дорогих в использовании.
Выбор труб
Трубы в стяжке отдают тепло напольному покрытию, а оно – воздуху в помещении. В системе «Водяной теплый пол» могут применяться трубы из разных материалов.
Сшитый полиэтилен
Наиболее прочными и термостойкими являются трубы из сшитого полиэтилена PE-Xa и PE-Xb.
PE-X/EVOH –трубы из сшитого полиэтилена с защитным слоем, препятствующим проникновению кислорода и образованию воздушным пробок.

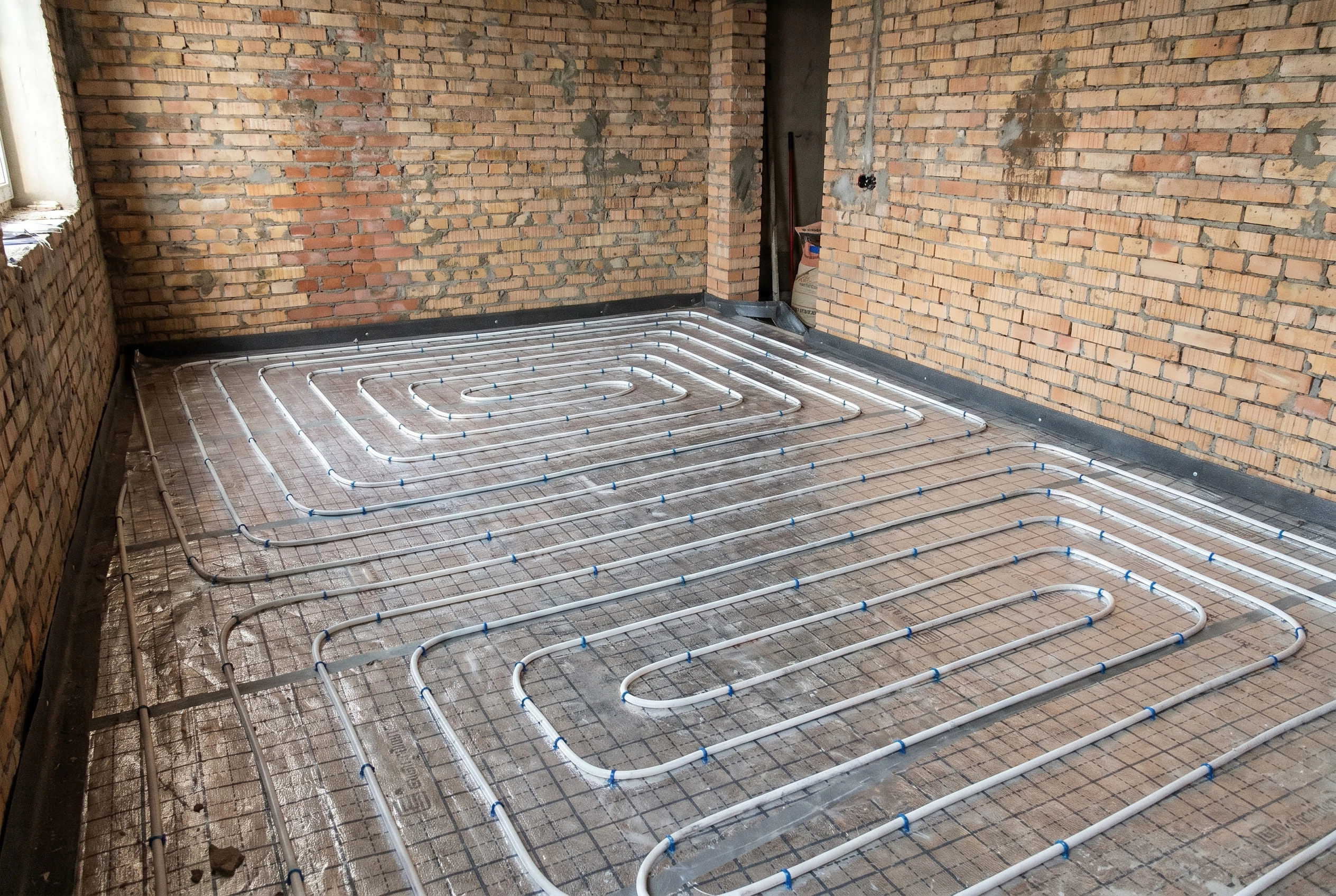

Металлопластиковые трубы
Металлопластиковые трубы отличаются от сшитого полиэтилена наличием алюминиевого слоя, сохраняющего форму трубы при сгибе и защищающего от проникновения кислорода. Такая труба удобнее в монтаже.

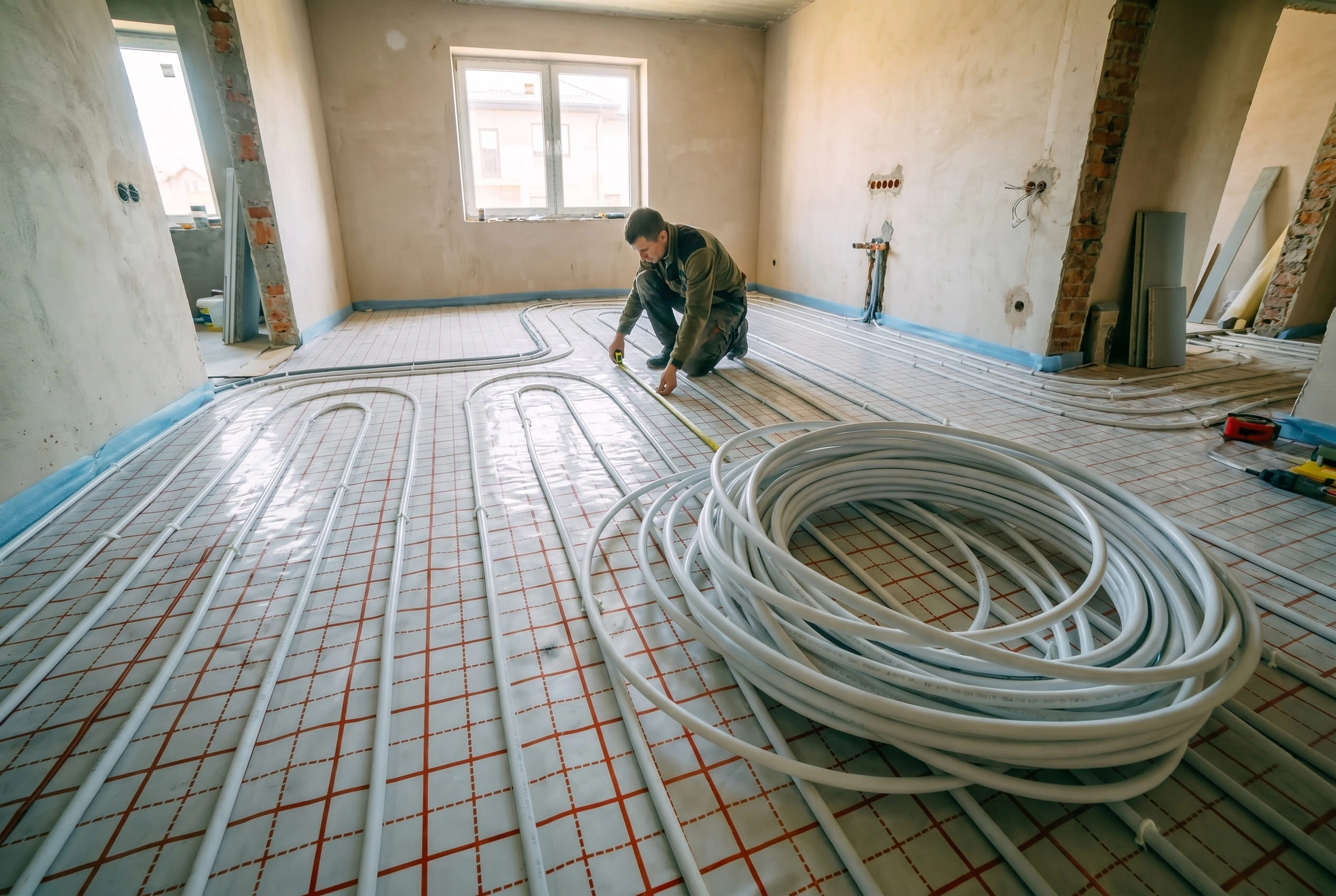

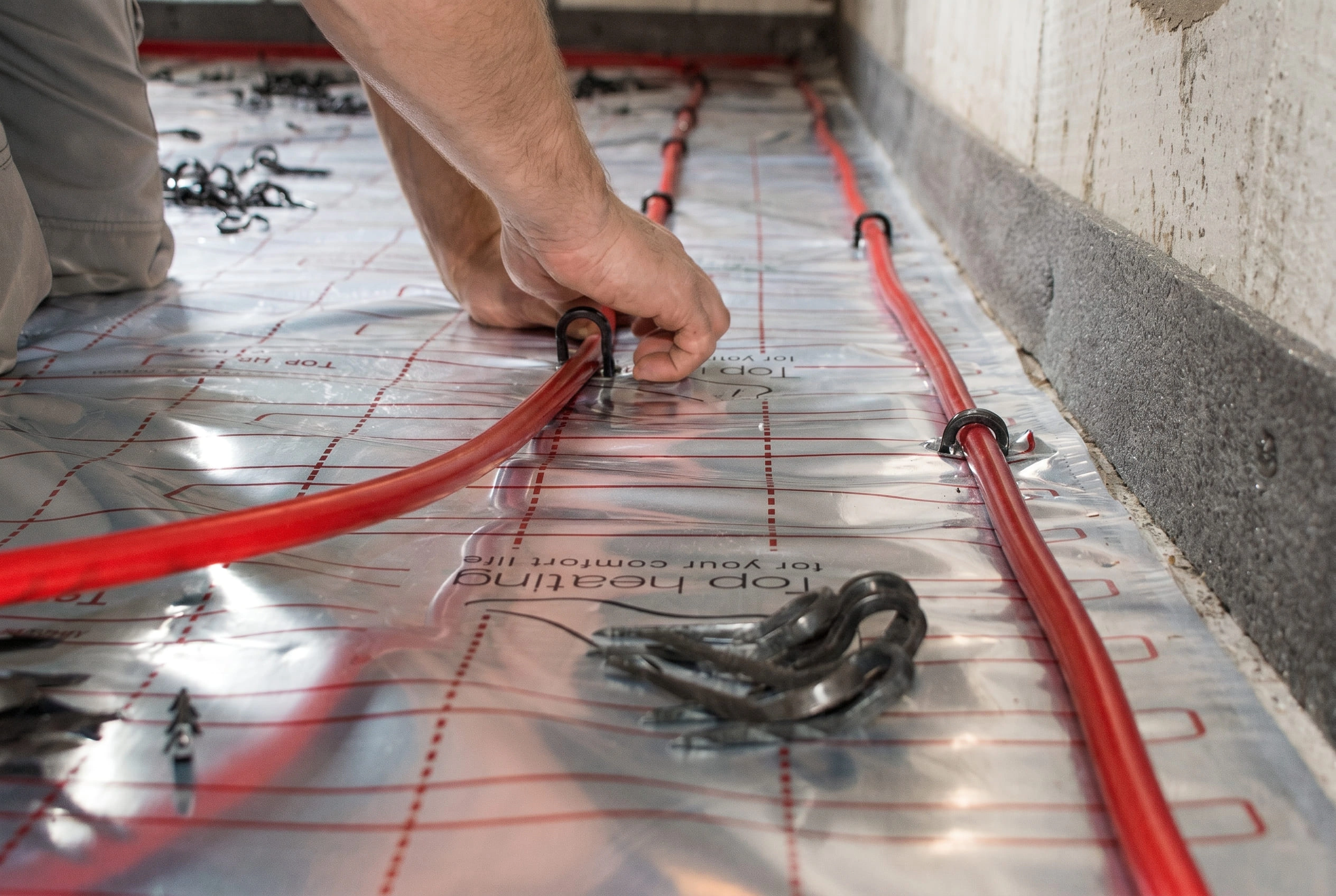

Расчет длины трубы и способы раскладки
Расчет длины, диаметра трубы и способ ее укладки – сложный процесс, которым должен заниматься инженер. В материале мы опишем наиболее распространенные случаи.
Диаметр труб как правило 16 мм, трубы с диаметром 20 мм применяют реже, чаще для крупных площадей и помещений с высокими потолками (от 4 метров).
Допустимый шаг укладки от 10 до 20 см между витками.
Оптимальное расстояние – 15 см, при использовании трубы с диаметром 16 мм.
При такой раскладке понадобится примерно 6 метров трубы для монтажа 1 м2.
Одна петля теплого пола не должна быть длиннее 90 м (15 м2).
При необходимости отапливать помещение больше площади, потребуется 2 витка или более.
Трубы укладываются с отступом 15 см от стен и перегородок.
Виток трубы, выходя из коллектора в первую очередь должен проходить через наиболее холодные зоны, называемые «краевыми».
Чтобы компенсировать недостаток тепла в краевых зонах можно уменьшить шаг между витками.
Для убодной фиксации трубы к утеплителю используйте специальные скобы, либо плиты с фиксаторами для труб.

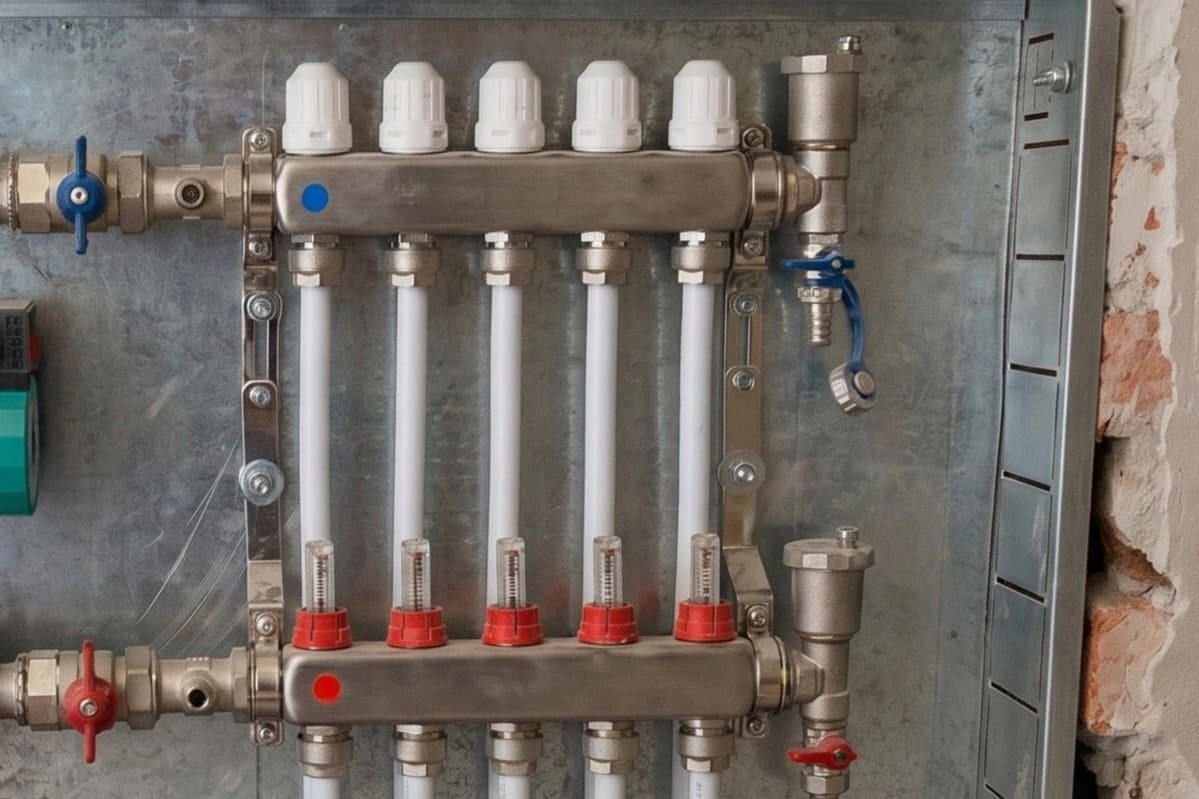

Выбор коллектора
Коллектор распределяет тёплую воду по отдельным петлям (контурам) и отводит отдавшую тепло воду обратно в коллектор. Это называется «подача» и «обратка».
Коллектор для теплого пола подбирается по количеству контуров. Учитывая то, что максимальная площадь 1 контура – 15 м2, можно рассчитать необходимое количество контуров для всего дома. Также один контур не должен отапливать разные помещения.
На коллекторной группе для теплого пола установлены расходомеры, позволяющие сбалансировать проток теплоносителя во всех контурах и выровнять давление. Регулировочные вентили позволяют изменить температуру отдельных контуров и могут быть заменены на сервоприводы, которые управляются через термостат.

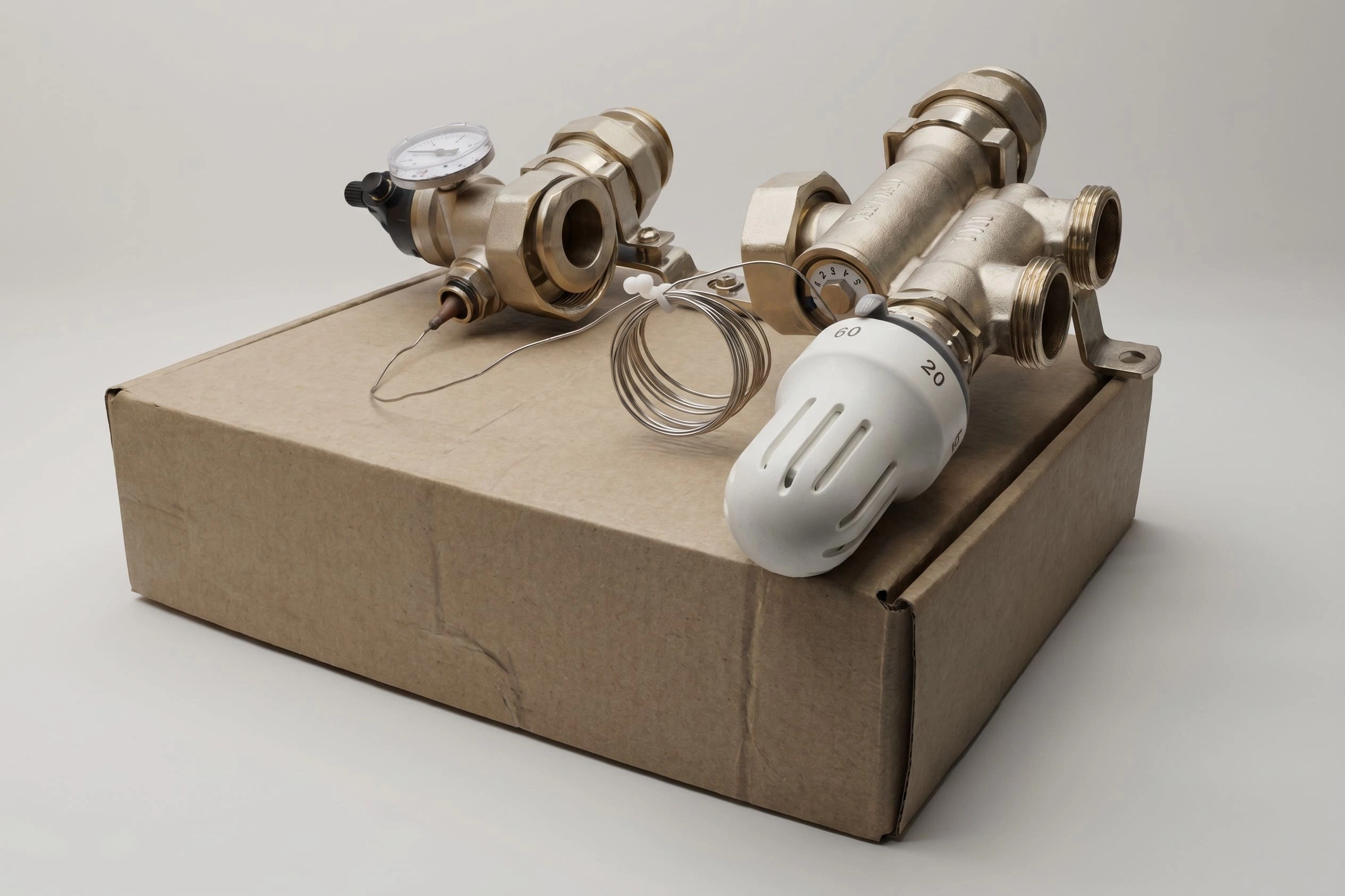

Выбор смесительного узла
Котел в системе отопления нагревает воду до высокой температуры (обычно 60–80 °C).
Это слишком много для системы «теплый пол». Смесительный узел понижает температуру воды до комфортных 35–45°C.
Это позволяет одновременно использовать радиаторное отопление и теплый пол.
Бетонная стяжка и финишное покрытие (ламинат, плитка, линолеум) не должны нагреваться выше 30–40°C.
Перегрев ведёт к трещинам стяжки, деформации покрытия и дискомфорту.
При выборе смесительного узла важно ориентироваться на расположение «подачи» и «обратки» конструкции. Для этого нужно посомтреть схемы подключения смесительных узлов и выбрать тот, который будет подходить по расположения «подачи» и «обратки» к коллектору теплого пола.

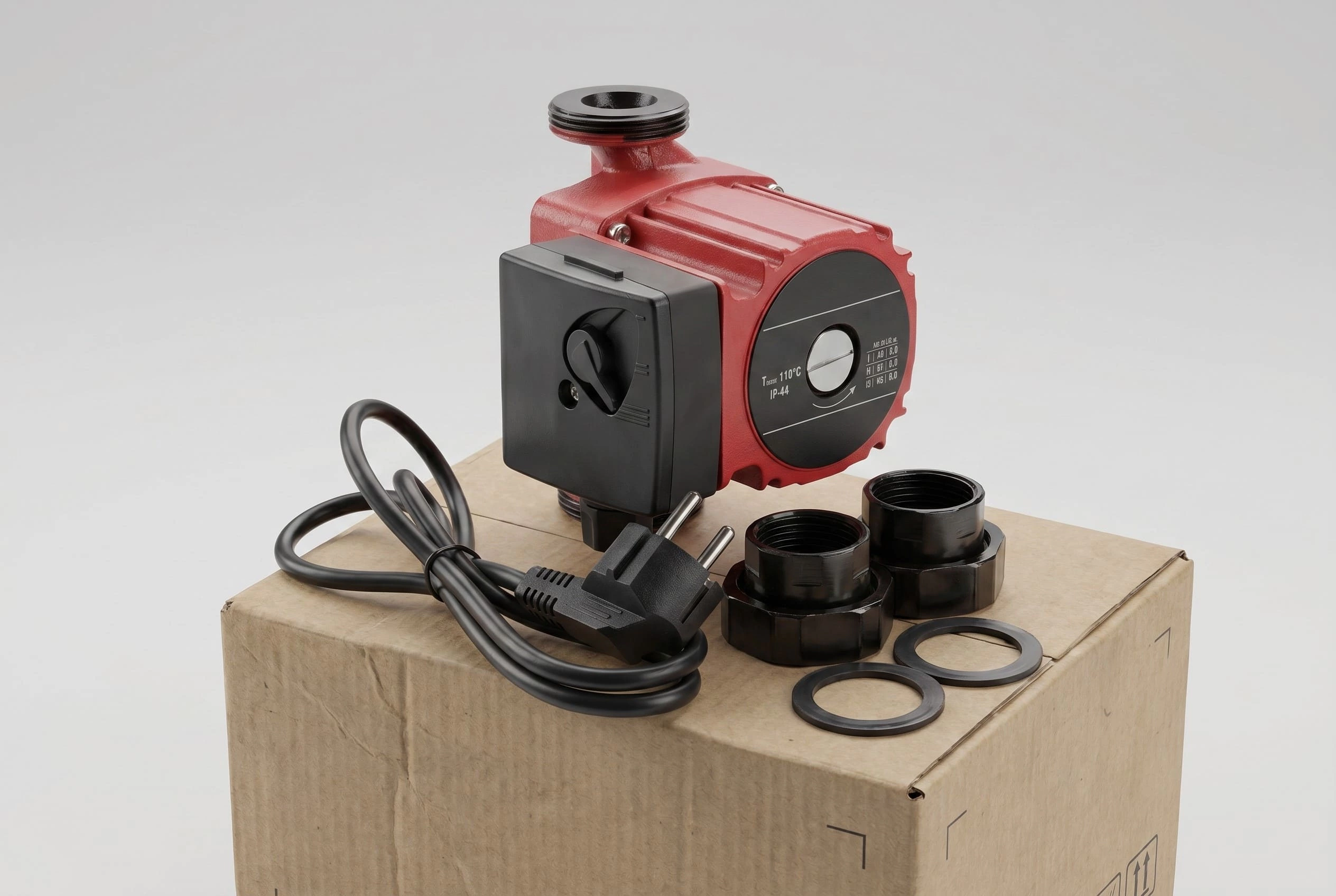

Выбор циркуляционного насоса
Циркуляционный насос прокачивает теплоноситель через коллектор и контуры пола.
Насос подбирается по двум ключевым характеристикам: производительность (расход) и напор. Также насосы отличаются присоединительным диаметром и длиной корпуса, но в смесительном узле в большинстве случаев используется насос с диаметром подключения 25 мм и длиной 130 мм.
Важно! Расчет и подбор подходящего циркуляционного насоса для системы «теплый пол» должен выполнять инженер, учитывая все нюансы и особенности помещения. Ниже представлено наиболее популярное решение.

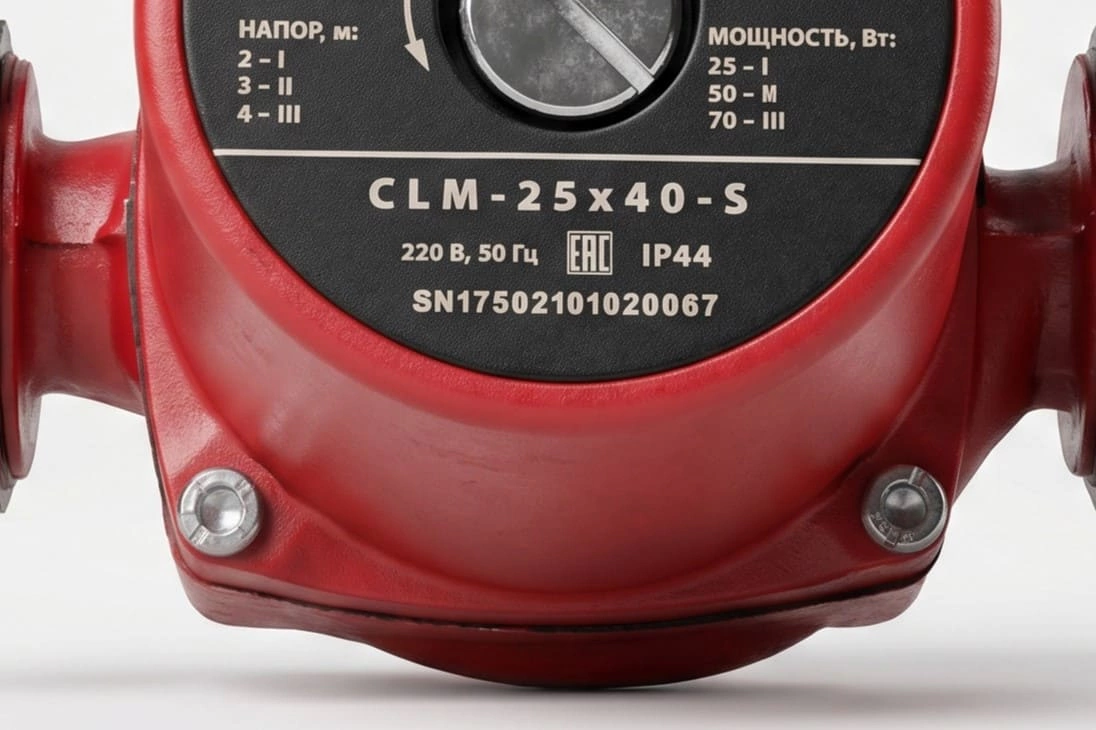

Циркуляционные насосы для бытовых систем маркируются парой цифр через знак деления, например 25/40 или 25/60. Первое число – диаметр подключения (25 мм), второе число – напор в метрах водяного столба (40, 60 дм и т.д.)
Для среднего частного дома наиболее распространённый и универсальный выбор — 25/60. Он обеспечивает достаточный напор для 3–4 контуров и имеет запас для балансировки. Для теплого контура с 1-2 контурами можно использовать насос с параметром 25/40.

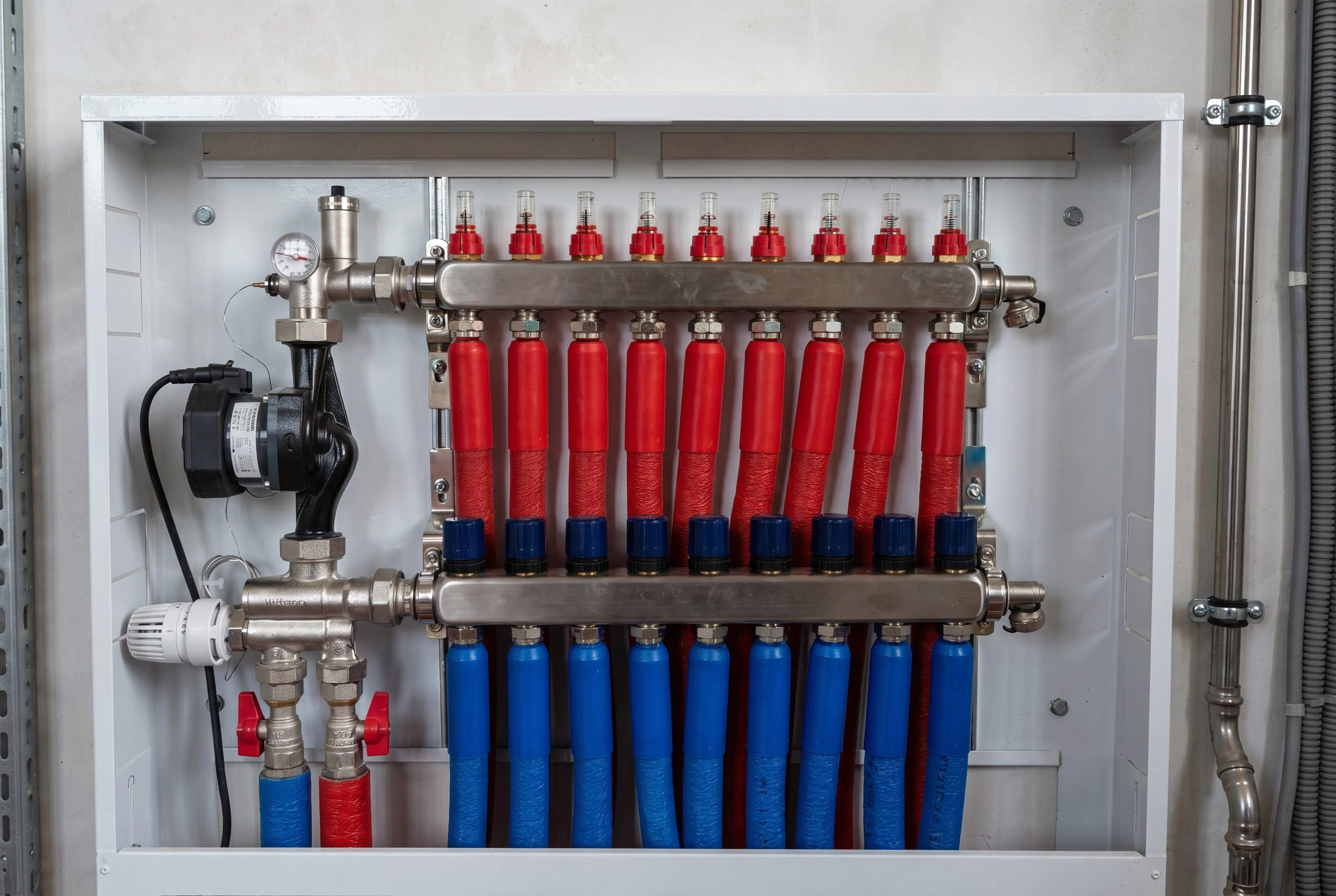

Выбор коллекторного шкафа
Коллектор и смесительный узел устанавливаются в коллекторный шкаф. Коллекторный шкаф — это металлический короб (встраиваемый в стену или приставной), внутри которого монтируется распределительный узел системы водяного тёплого пола. Он нужен для компактного, аккуратного и безопасного размещения оборудования:
Функции коллекторного шкафа:
- Защищает чувствительные элементы от пыли, влаги и случайных повреждений;
- Обеспечивает удобный доступ для настройки, балансировки и обслуживания;
- Скрывает трубы и арматуру, сохраняя эстетику помещения (особенно если шкаф встраивается в стену и закрывается дверцей);
- Снижает шум от работы насоса и потока воды.
Коллекторный шкаф выбирается по габаритам (глубине, ширине и высоте), исходя из размера коллектора и насоса, которые будут установлены внутри. Тип установки (встраиваемый или пристраиваемый) зависит от места монтажа. Если установка производится в помещении, где возможно сделать нишу для монтажа, выбирают встраиваемые модели. Если коллекторный шкаф устанавливается в доме из сруба или другом месте, где монтаж ниши невозможен, выбирают пристраиваемые модели.

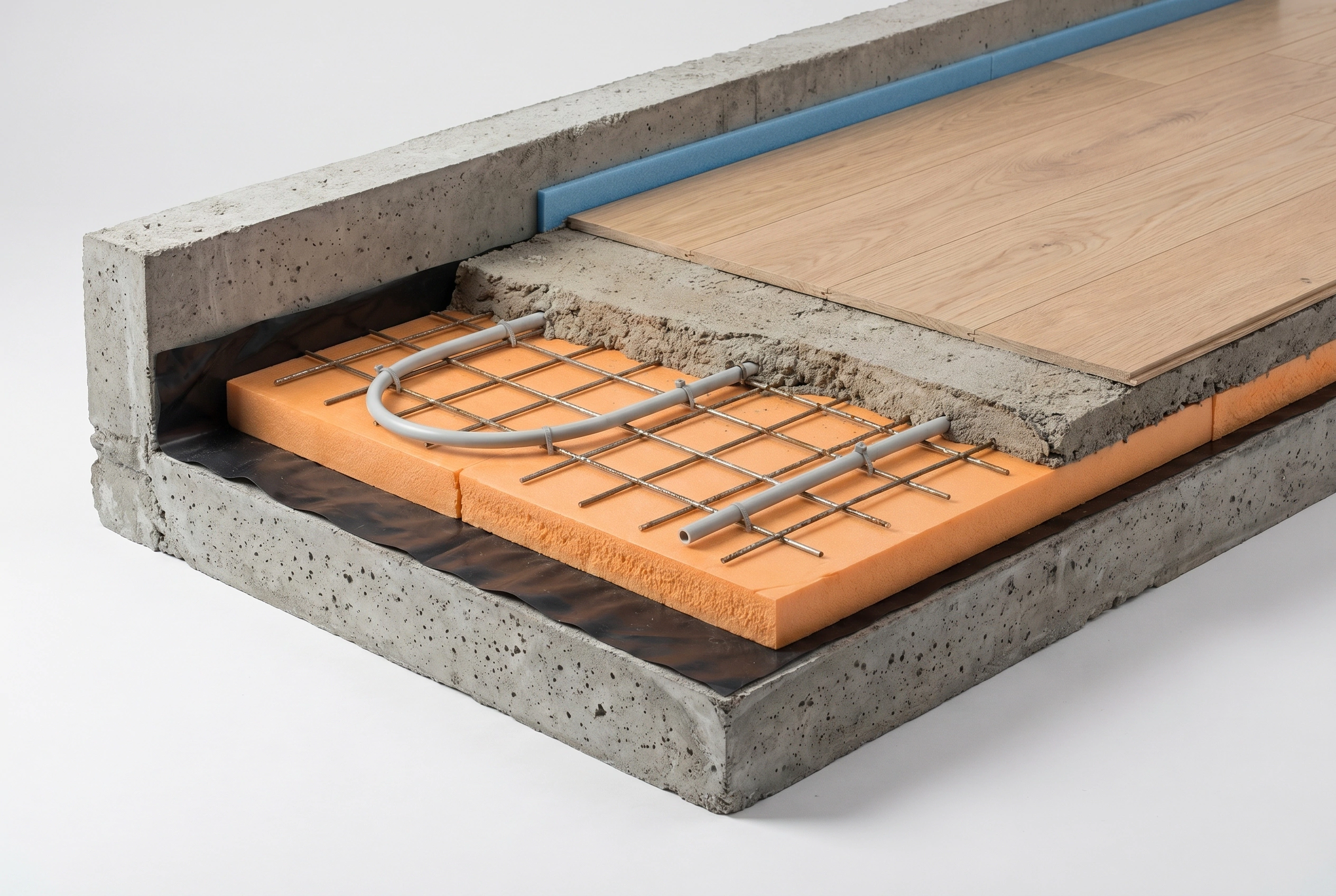

Слои системы «Водяной теплый пол»
Правильный «пирог» (послойная структура) гарантирует долговечность и эффективность системы. Ошибки в укладке приводят к потерям тепла, трещинам стяжки или неравномерному нагреву.
1 слой – Перекрытие. Бетонная плита или деревянное основание.
2 слой - Полиэтиленовая плёнка. Защита перекрытия от влаги.
3 слой - Экструдированный пенополистирол (ЭППС). От 30 до 100 мм.
Препятствует утечке тепла в перекрытие.
Чем холоднее под полом, тем толще утеплитель.
Чаще всего используют плиты с толщиной 50 мм.
Демпферная лента - вспененный полиэтилен по периметру стен с шириной до 10 см.
Компенсирует тепловое расширение стяжки, предотвращает её растрескивание и звукомост.
4 слой – трубы теплого пола, прикрепленные скобами или планками к утеплителю.
5 слой – армирующая сетка с ячейкой 50-100 мм. В некоторых случаях труба теплого пола крепится не к утеплителю, а к армирующей сетке с помощью хомутов.
6 слой – цементно-песчаная стяжка с фиброволокном и пластификатором. 40-60 мм над трубами.
Аккумулирует и равномерно передаёт тепло, защищает трубы, служит основанием для финишного покрытия.
Теперь вы знаете из каких элементов состоит система водяного теплого пола и за что они отвечают. Пользуйтесь полученной информацией и делайте ремонт с удовольствием.
