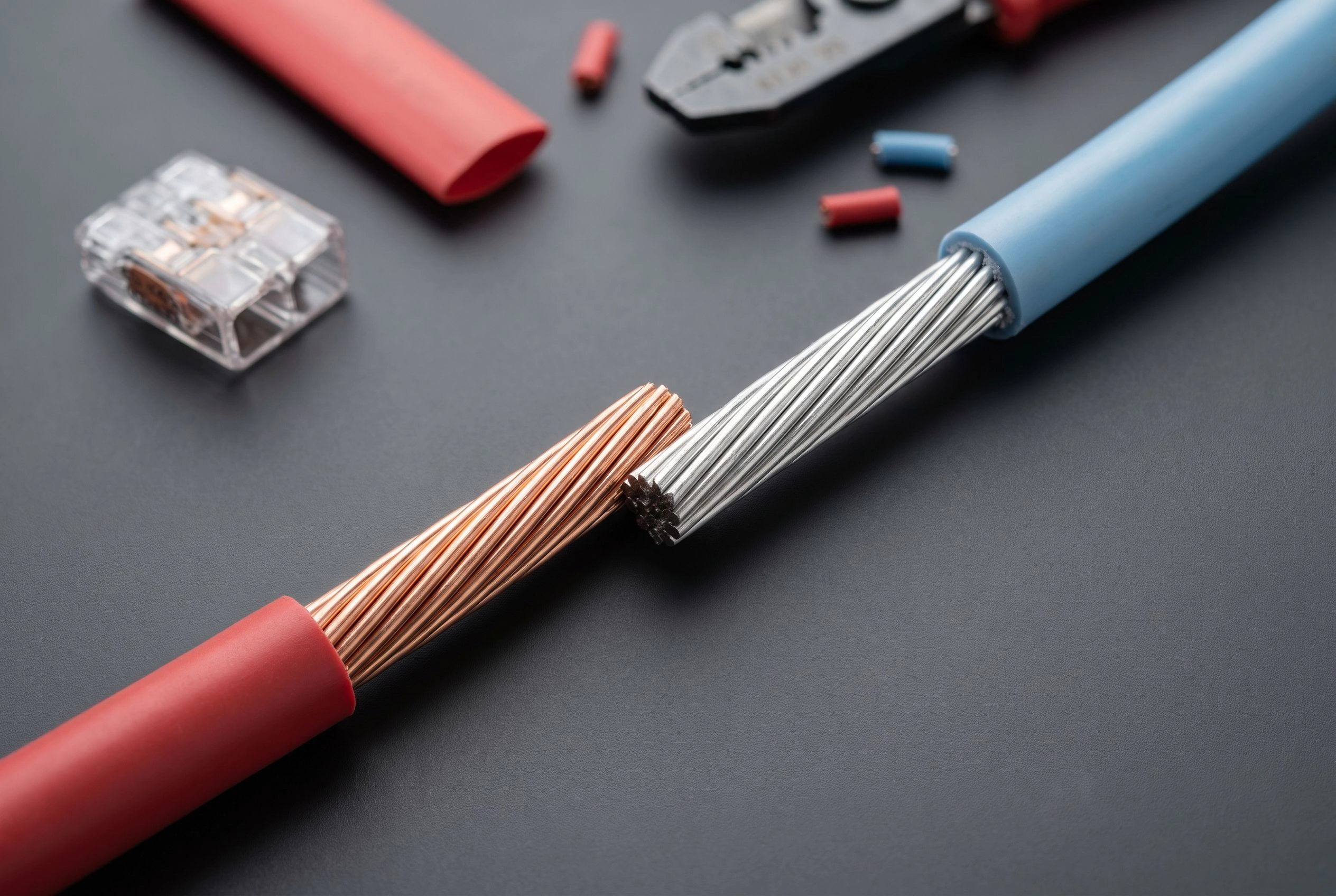

Чем соединить кабель. Как соединить медь и алюминий
При монтаже электропроводки часто возникает задача соединить медный и алюминиевый провод. Соединение меди и алюминия простой скруткой пожароопасно. О безопасных способах и современных решениях расскажем в нашей статье.

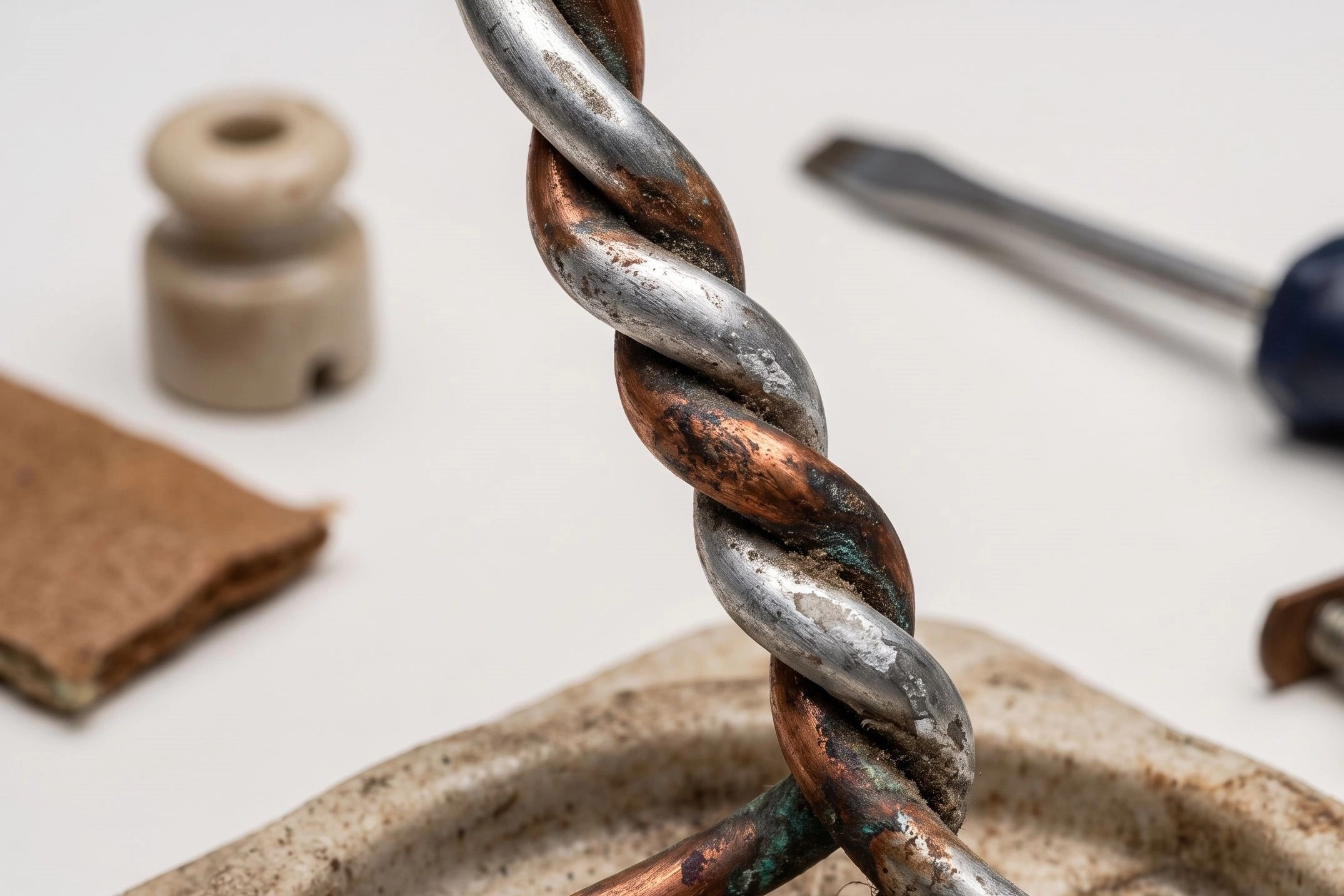

Трудности соединения меди и алюминия
Медь и алюминий образуют гальваническую пару. При контакте этих двух металлов возникает электрохимический процесс, в результате которого контакт окисляется, нагревается и со временем разрушается. Прямое соединение этих материалов без использования специальных устройств не допускается согласно ПУЭ 2.1.22. Поэтому при обустройстве электропроводки важно знать, как правильно перейти с алюминия на медь, чтобы соединение было надёжным и долговечным.
Способы соединения проводов разрешенных ПУЭ
Согласно правилам устройства электроустановок (ПУЭ), соединение проводов должно обеспечивать надёжный электрический контакт и механическую прочность. Прямое соединение меди с алюминием запрещено без использования специальных устройств.
| Способ соединения | Применимость для меди + алюминий | Примечания |
| Клеммы с пастой | Да | Современный и быстрый способ |
| Болтовое соединение | Да | Между медью и алюминием обязательно стальная шайба. Требует периодической подтяжки |
| Опрессовка (гильзы) | Да (специальные биметаллические) | Требует специального инструмента (пресс-клещи) |
| Пайка | Только для однородных материалов | Для меди и алюминия требуется разный припой |
| Сварка | Только для однородных материалов | Медь с алюминием сварить невозможно |
| СИЗ (изолирующие колпачки) | Нет | Предназначены только для меди |
| Скрутка | Нет | Прямой запрет ПУЭ (п. 2.1.21) |
Для соединения однородных материалов (медь–медь, алюминий–алюминий) разрешены сварка, пайка и опрессовка. Скрутка запрещена ПУЭ: контакт со временем ослабевает, вызывая перегрев и пожар.

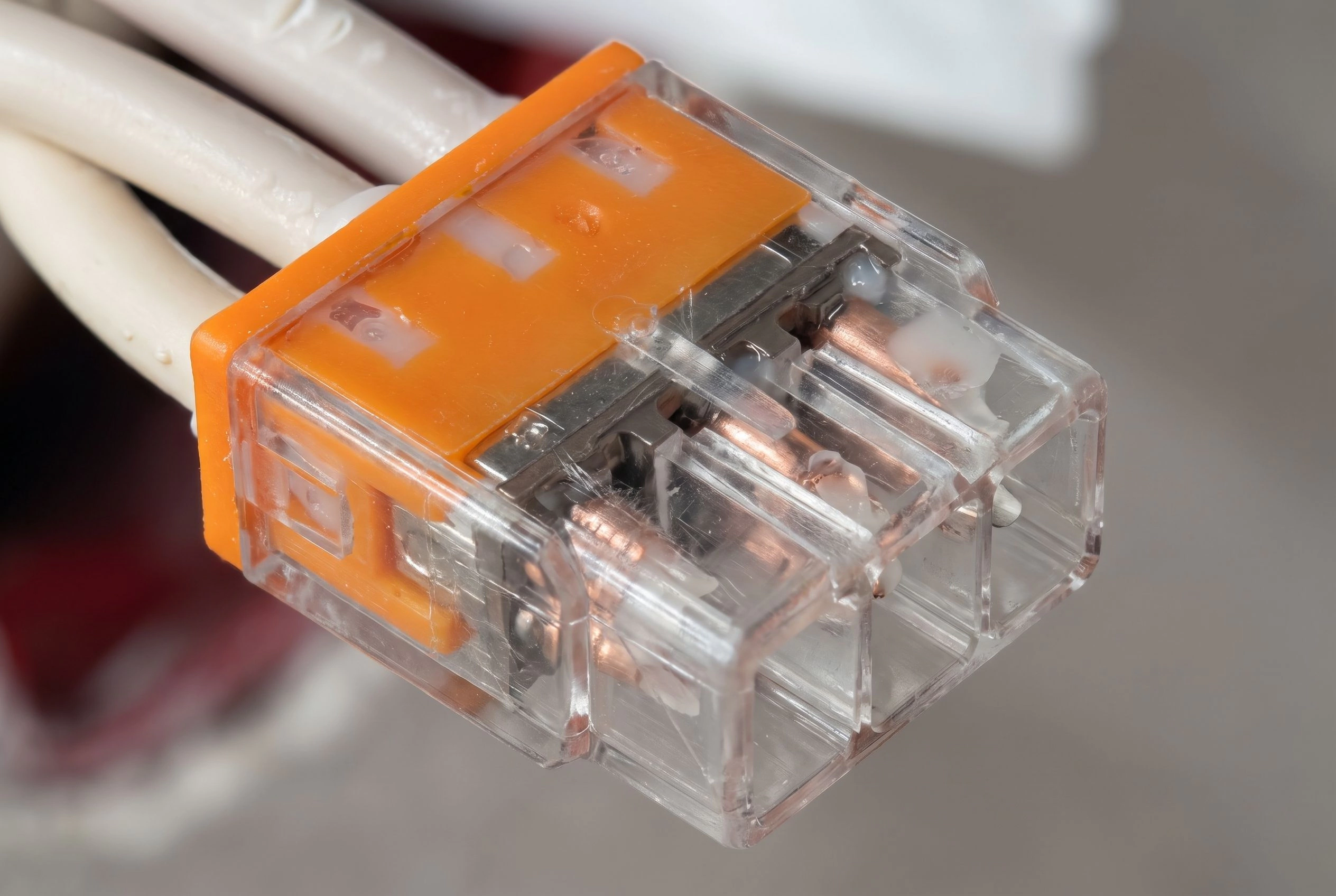

Какие способы подходят для соединения меди и алюминия
Самый простой и современный способ соединить медь и алюминий — использовать специальные клеммы с антиоксидантной пастой.
Обычные клеммы предназначены только для медных проводников, и использовать их для алюминия нельзя.
Для соединения разнородных металлов подходят только клеммы с заполнением специальной контактной пастой,
которая снимает окисную плёнку с алюминиевого провода и предотвращает её повторное образование.
Клеммные колодки (клеммники)
Клеммные колодки (винтовые клеммники) широко применяются в распредкоробках, щитах и светильниках. Это планка из пластика или керамики с латунными втулками, где провода зажимаются винтами. Колодки бывают на 2–12 и более контактов, позволяя удобно коммутировать несколько линий.
Соединение медных жил
Допустимо, но многожильный медный провод перед затяжкой лучше обжать наконечником НШВИ или хотя бы пропаять. Затягивать голую многожилку нельзя — жилки обламываются и контакт ухудшается.
Соединение алюминиевых жил
Допустимо, но с оговорками. Алюминий обладает текучестью — со временем он «вытекает» из-под винта, контакт ослабевает, и колодка нагревается. Поэтому нужно использовать специальные колодки с плоской шайбой или контактной пастой. Периодически подтягивайте винты (1-2 раза в год).
Соединение медных и алюминиевых жил
Допустимо, но с обязательным соблюдением правил: Используйте колодки с контактной пастой, ингибирующей окисление, либо дополнительно промазывать места контакта кварцево-вазелиновой пастой. Периодически подтягивайте винты (1-2 раза в год).

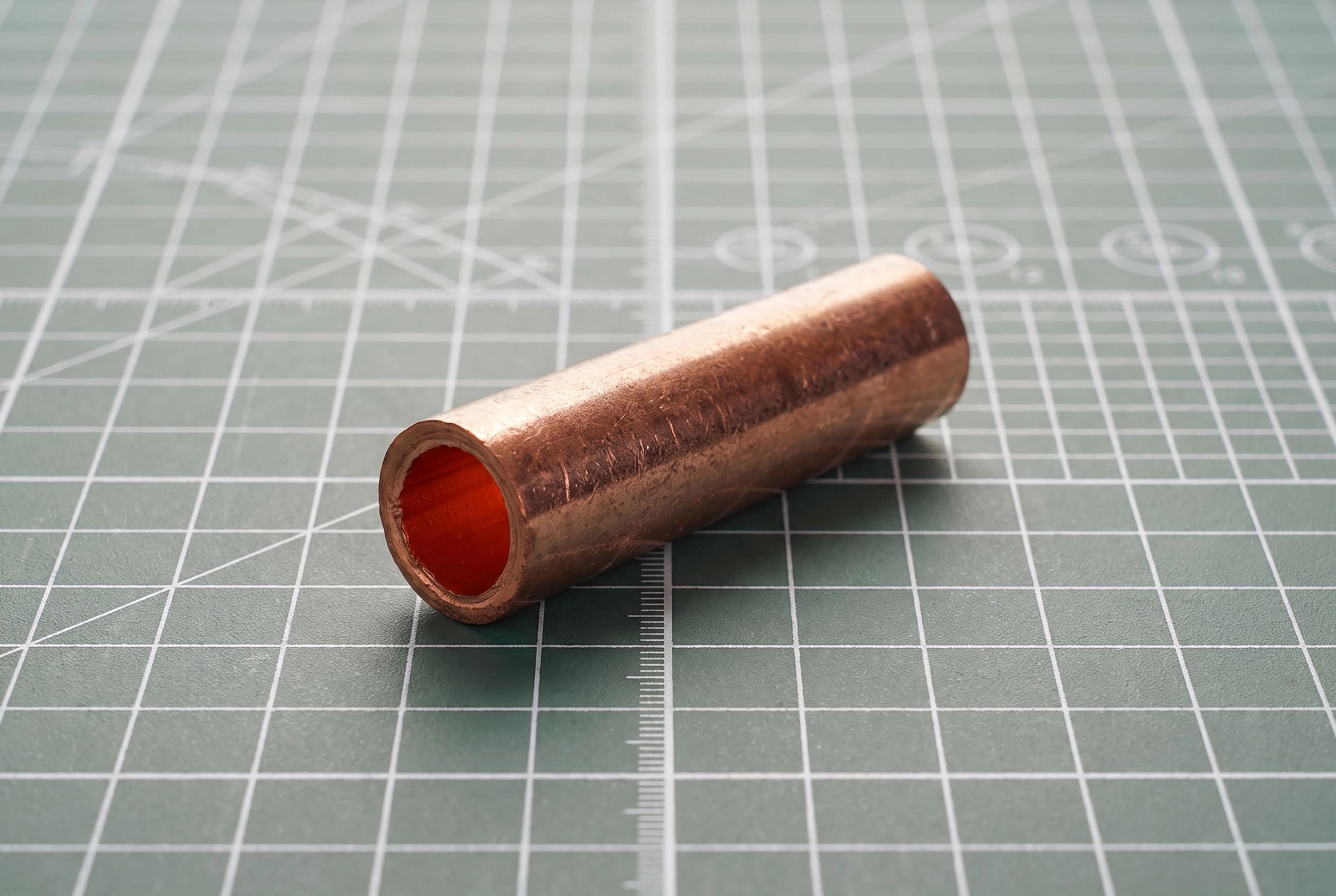

Гильзы ГМЛ-п для параллельного соединения
Для соединения нескольких проводов в одной точке (например, в распредкоробке) гильзы ГМЛ встык не всегда удобны. Решение — гильзы ГМЛ-п, соединяющие провода параллельно внахлёст.
Гильза ГМЛ-П 6 - для параллельного соединения двух проводов суммарным сечением от 2,5 до 6 мм2
Гильза ГМЛ-П 16 - для параллельного соединения проводов суммарным сечением от 12 до 16 мм2
Гильза ГМЛ-П 25 - для проводов суммарным сечением от 20 до 25 мм2
Особенности гильз ГМЛ-п:
Материал: электротехническая медь марки М1 с олово-висмутовым лужением.
Максимальное напряжение: до 1 кВ.
Сквозная конструкция позволяет заводить провода с двух сторон.
Снятые фаски облегчают ввод провода в гильзу.
Уменьшенные габариты позволяют монтировать даже в условиях ограниченного пространства.
В отличие от классических гильз, которые соединяют провода встык, ГМЛ-п позволяет укладывать провода параллельно друг другу (внахлест) внутри гильзы.
Это особенно удобно при:
- формировании ответвлений в распаечных коробках;
- удлинении проводов при ремонте электропроводки;
- соединении нескольких проводов в одной точке без увеличения габаритов соединения.
Важно! ГМЛ-п предназначены только для соединения медных проводов между собой. Для соединения меди с алюминием необходимо использовать либо биметаллические гильзы, либо клеммы WAGO с пастой.
Технология монтажа гильз ГМЛ-п:
- Зачистите провода: снимите изоляцию на длину, соответствующую глубине гильзы.
- Вставьте жилу провода в гильзу с двух сторон до упора.
- Установите гильзу в пресс-клещи (кримпер) с соответствующей матрицей.
- Произведите опрессовку до полного срабатывания храпового механизма.
- Визуально проверьте качество обжима: он должен быть ровным и симметричным.

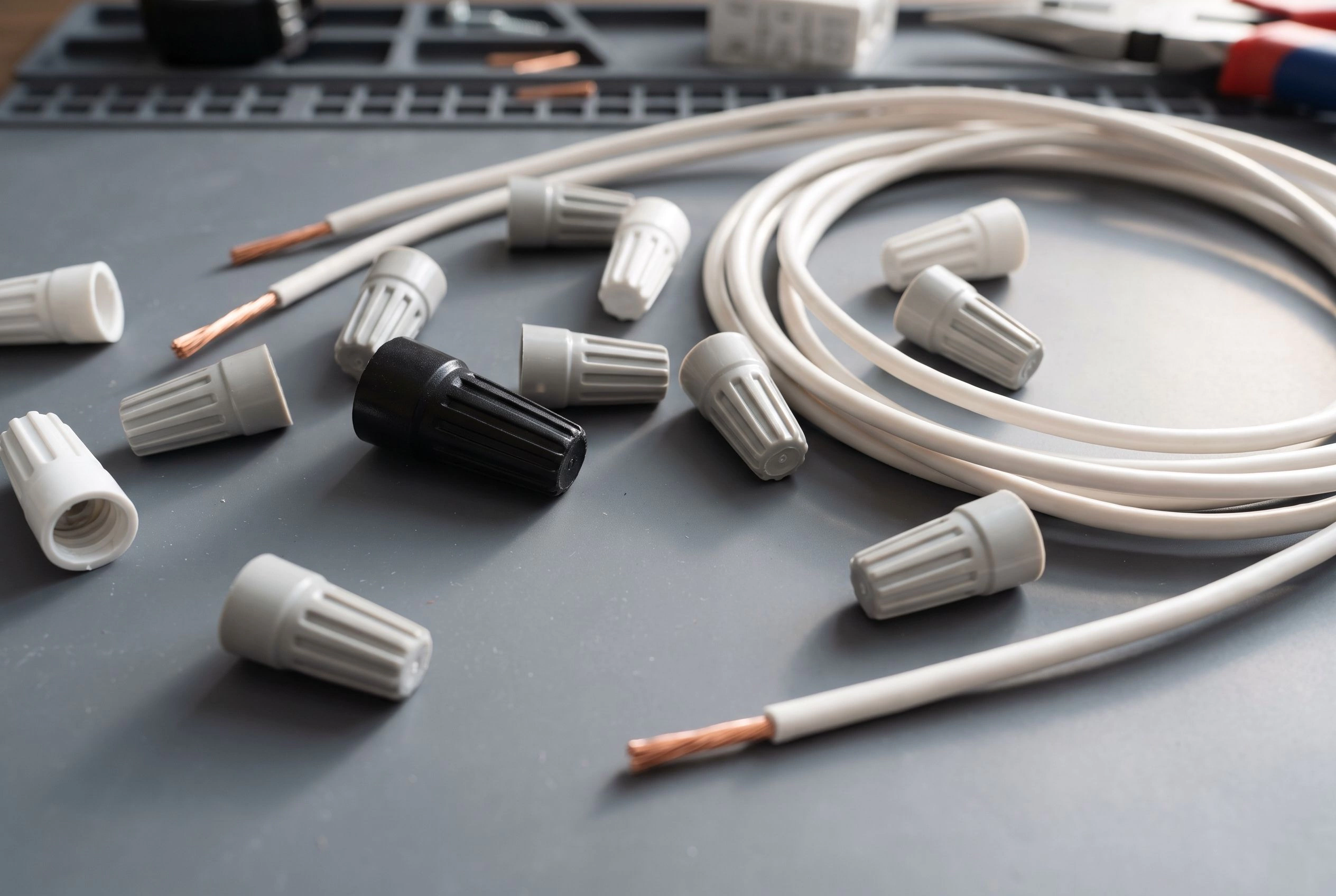

Соединительные изолирующие зажимы (СИЗ / колпачки)
СИЗ (соединительные изолирующие зажимы) — цветные пластиковые колпачки с конической стальной пружиной внутри. При накручивании на скрутку пружина плотно обжимает жилы, обеспечивая контакт, а корпус изолирует. Применяются в распредкоробках.
СИЗ не подходят для соединения меди с алюминием - только для однородных металлов.
Но даже для алюминия их применять не рекомендуется: мягкий металл деформируется, контакт ослабевает и перегревается.
СИЗ не рассчитаны на высокие токи - в среднем до 20-24А.
Для мощных потребителей (электроплиты, водонагреватели) лучше использовать опрессовку гильзами или клеммники.
Технология монтажа СИЗ:
- Зачистите концы проводов на длину 10–15 мм.
- Сложите провода параллельно и плотно скрутите их между собой пассатижами по часовой стрелке. Простая скрутка пальцами недопустима — требуется механическое обжатие.
- Наденьте колпачок СИЗ на скрутку и начинайте накручивать его по часовой стрелке до упора, пока пружина не перестанет проворачиваться.
- Проверьте надёжность: потяните за каждый провод — ни один не должен выскочить из колпачка.
Ошибка новичков: Надевать СИЗ на нескрученные провода, рассчитывая, что пружина сама их скрутит. На практике это приводит к плохому контакту и нагреву. СИЗ — это фиксатор готовой скрутки, а не инструмент для её создания.
Теперь вы знаете чем соединить кабель и как соединить медные жилы с алюминиевыми. Пользуйтесь полученной информацией и делайте ремонт с удовольствием.
