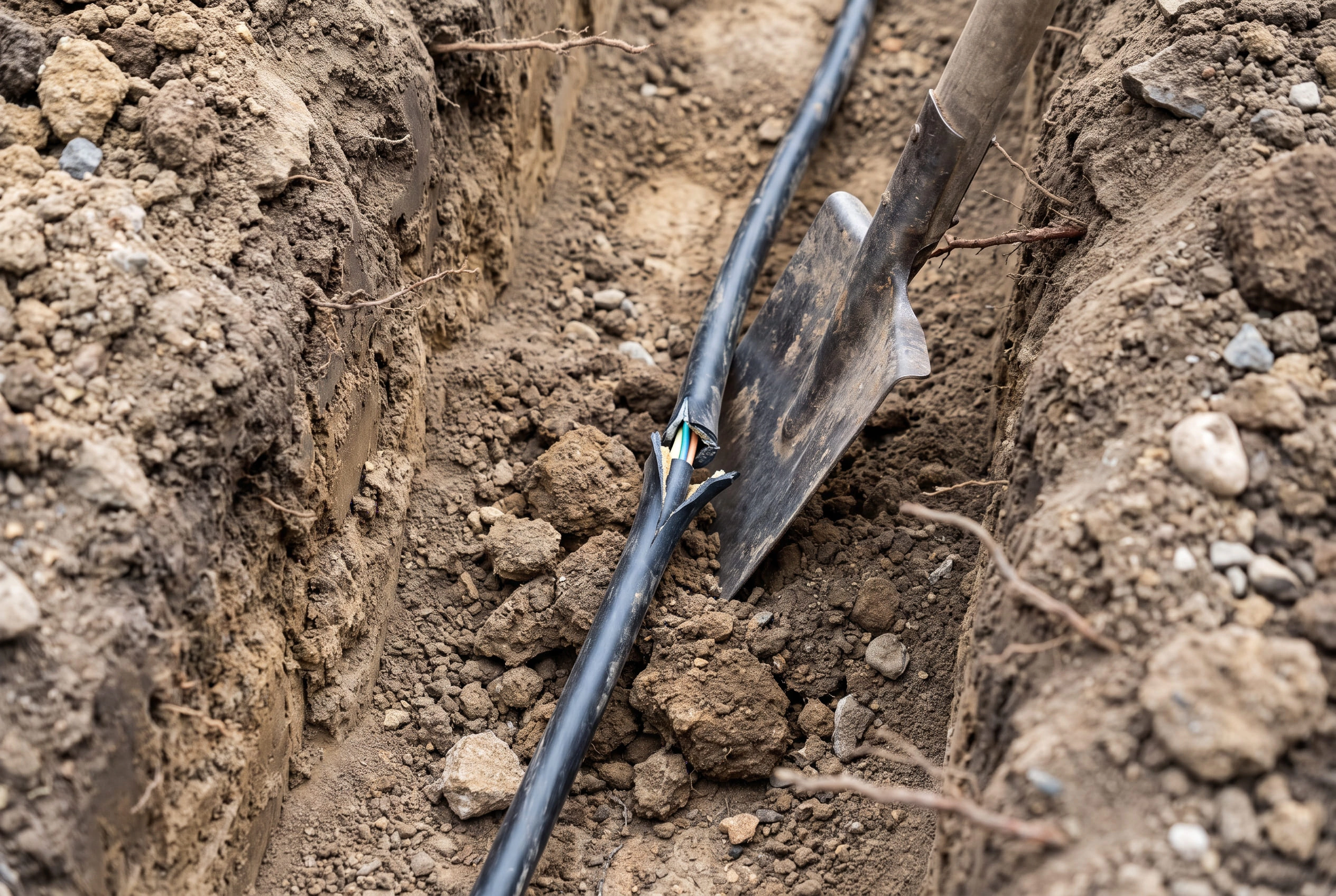

Как соединить кабель под землей
Главная сложность при прокладке кабеля под землей заключается сложности механической защиты провода и в том, чтобы сделать места соединений полностью изолированными и водонепроницаемыми. Ниже мы разберём, какие соединители подходят для подземных работ и как правильно смонтировать надёжный соединительный узел.

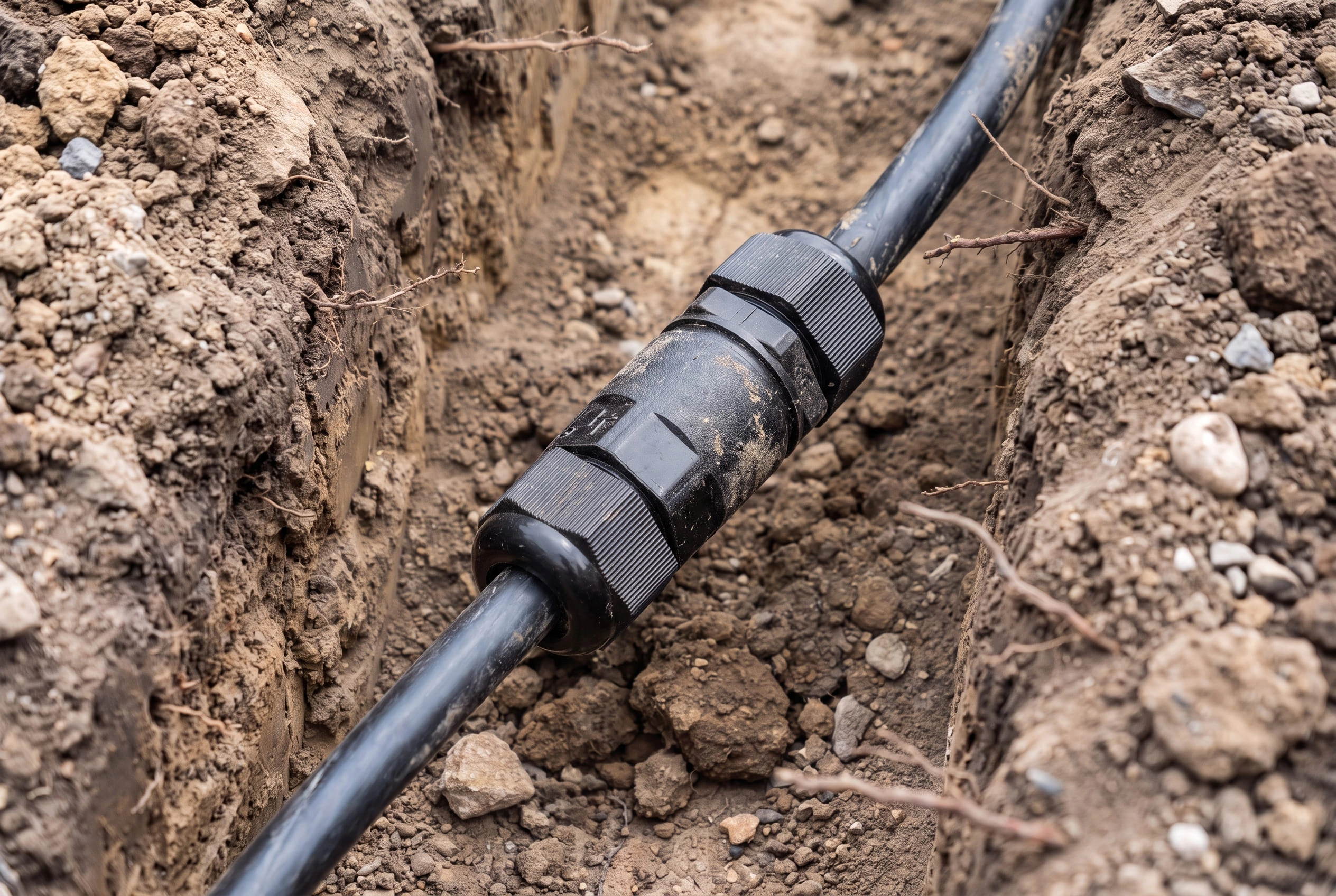

Требования к прокладке кабеля под землей
Обычная скрутка или даже простая клеммная колодка в траншее долго не прослужит — влага быстро окислит контакты, что приведёт к перегреву и обрыву линии.
Правила устройства электроустановок (ПУЭ) достаточно строги к подземной прокладке кабелей. Соединения кабеля в траншее должны выполняться с помощью специальных муфт, а простая скрутка здесь категорически запрещена. Даже обилие изоленты не защитит соединение от влаги.
Ключевое требование: герметичность. Соединение должно иметь степень защиты не ниже IP68. Это гарантирует, что узел выдержит длительное пребывание во влажном грунте.

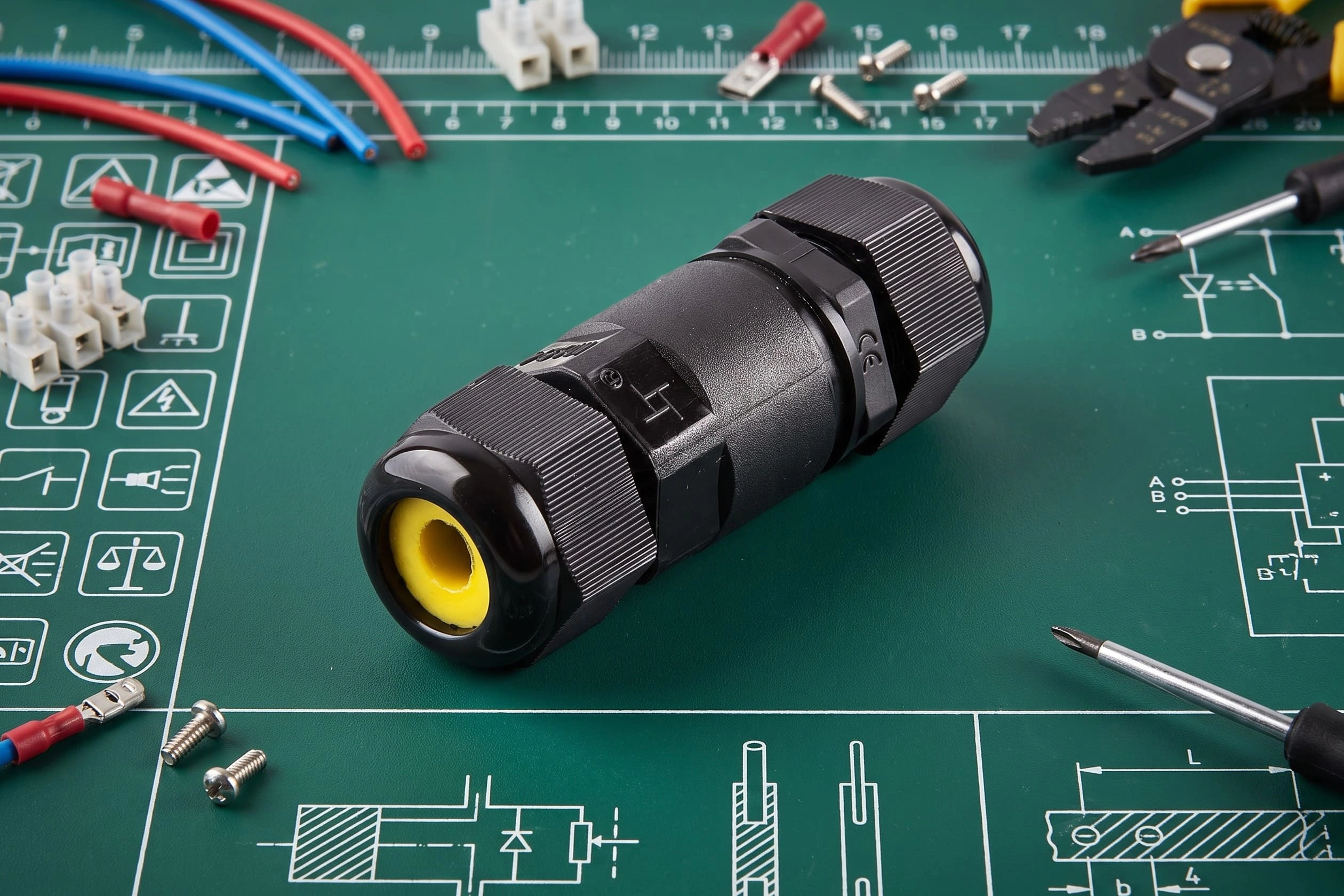

Соединитель гильза: характеристики и особенности
Одним из удобных и современных решений для уличных и подземных работ являются водонепроницаемые соединители-коннекторы (гильзы) со степенью IP68.
Выбор коннектора зависит от типа кабеля и его параметров, количества жил и их материала.

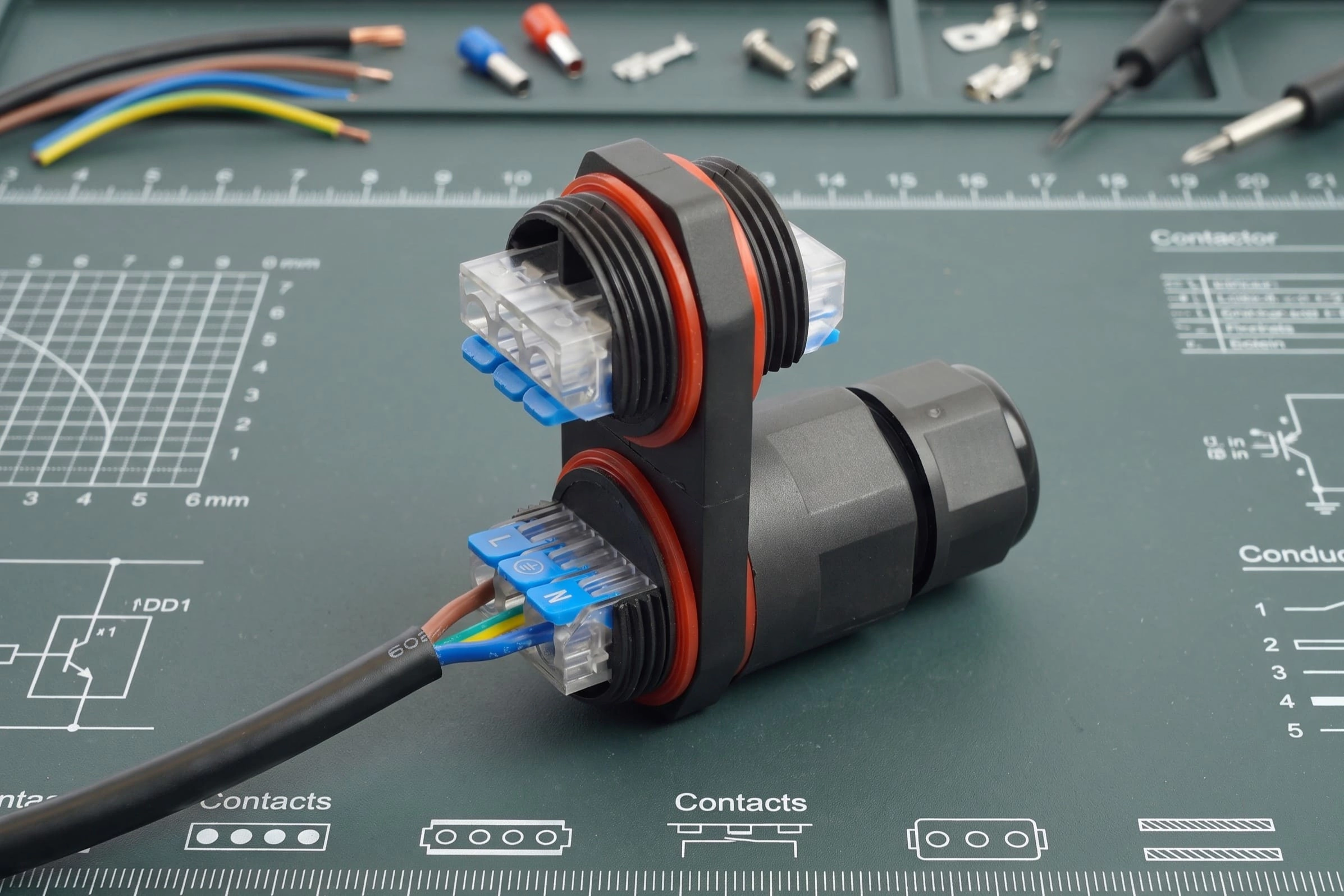

Также производятся гильзы с разным типом клемм в конструкции, с пружинными (не нужен инструмент для монтажа) или винтовыми механизмами (закручивается отверткой).
Диаметр ввода: обычно варьируется от 1,5 до 11 мм в зависимости от модели.
Для соединения СИП-проводов используются специализированные СИП-гильзы. Внутренняя полость таких гильз сделана из алюминия и заполнена специальной контактной смазкой, предохраняющей поверхность алюминиевых жил от окисления и снижающая контактное сопротивление.
Почему стоит выбрать соединительные гильзы:
Надёжность. Коннектор можно закапывать в землю — он не боится осадков, талых вод и грунтовой влаги.
Допускается использование соединительных гильз вблизи чаш бассейнов и водоемов.
Удобство монтажа. Модели с пружинными клеммами позволяют соединить провода буквально за минуту без инструмента.
Многообразие. В серии есть гильзы для любого сечения кабеля.

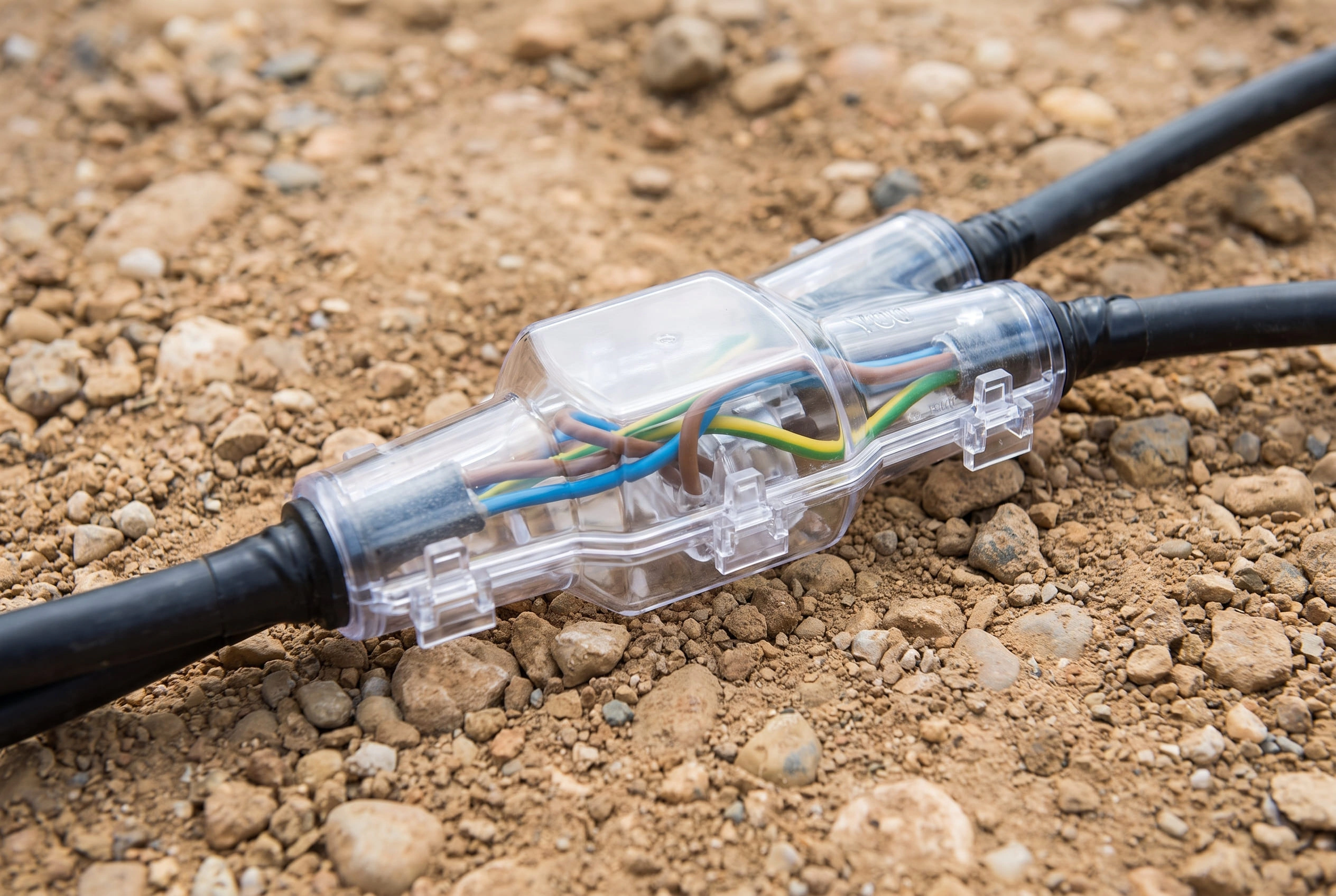

Соединительная заливная муфта
Практичная соединительная заливная муфта для создания герметичного и надёжного кабельного соединения. Она особенно полезна при ремонте и удлинении кабельных линий, а также при монтаже электросетей в условиях, где обычная изоляция может быть недостаточно защищённой. Благодаря заливному компаунду место соединения получает дополнительную механическую защиту и защиту от влаги, что повышает безопасность и срок службы кабельной линии. Подходит для кабеля с сечением 1,5-6 мм.
Подходит для:
Ремонт повреждённого кабеля
Если кабель был повреждён при земляных работах, ремонте помещения или эксплуатации оборудования, муфта позволяет восстановить целостность линии без полной замены кабеля.
Удлинение кабельной линии
Муфта подходит для случаев, когда существующей длины кабеля недостаточно и требуется надёжно соединить его с дополнительным участком.
Прокладка кабеля в грунте или во влажных зонах
Заливная конструкция особенно актуальна для соединений, которые находятся в земле, кабельных каналах, технических колодцах или местах с повышенной влажностью.

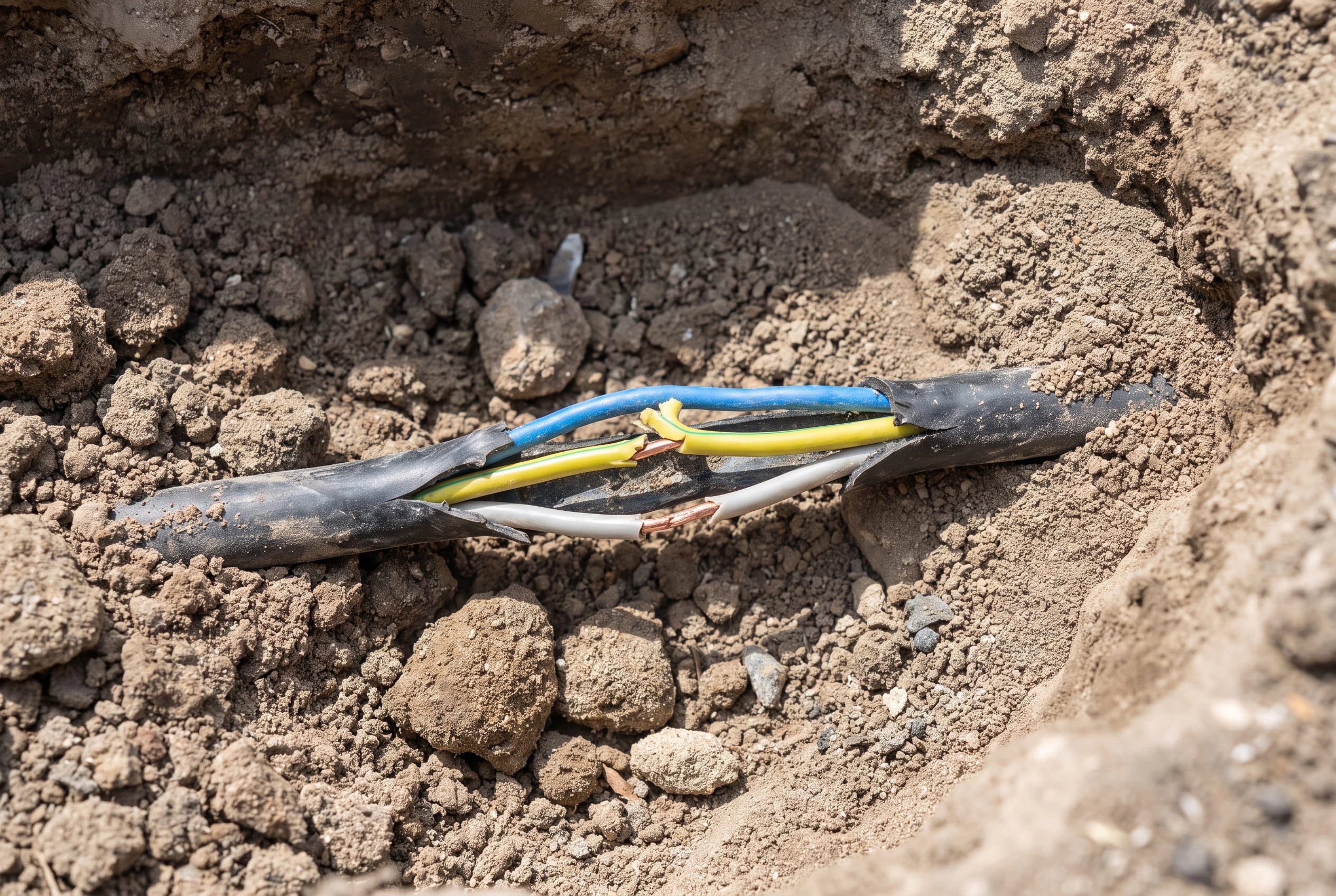

Технология монтажа соединительной муфты: пошаговая инструкция
Чтобы соединение прослужило десятки лет, важно соблюдать порядок действий:
Подготовка кабеля. Аккуратно зачистите внешнюю оболочку кабеля на длину, указанную в инструкции к вашему коннектору (обычно 3–5 см).
Снимите изоляцию с отдельных жил на 1–1,5 см (для жил 1,5–4 мм2).
Монтаж контактов. Если у вас коннектор с пружинным зажимом, как у большинства моделей, просто поднимите рычажок, вставьте зачищенную жилу и опустите рычажок до щелчка.
Если винтовой — затяните винт с небольшим усилием, до легкого упора, чтобы не пережать жилу слишком сильно и не деформировать ее.
Герметизация. Аккуратно закройте крышку коннектора. Убедитесь, что резиновые уплотнители на входах для кабеля плотно облегают изоляцию, а корпус защёлкнут до характерного щелчка.
Финальная проверка. Перед засыпкой траншеи желательно «прозвонить» собранную цепь тестером на короткое замыкание и целостность контакта.
Совет. При прокладке кабеля под землей стоит проложить сигнальную ленту в траншею, на 20-30 сантиметров выше кабеля. Если через несколько лет кто-то начнёт копать в этом месте, лопата сначала наткнётся на ленту. Это видимый сигнал: «Дальше - кабель!».

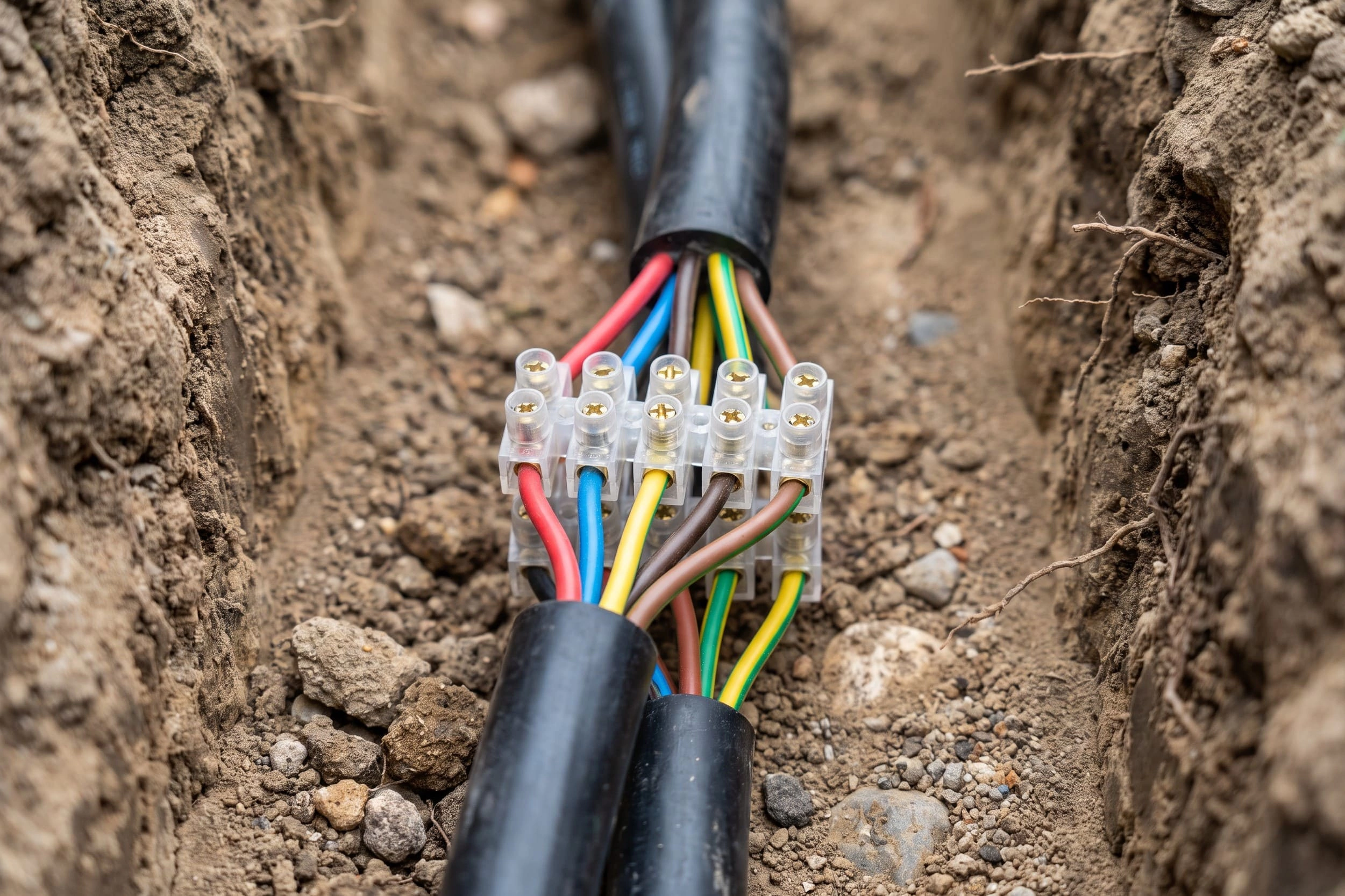

Многие пытаются соединять под землей обычные винтовые клеммные колодки, не предназначенные для работы во влажной среде либо просто накладывают поверх скрутки слой изоленты. Влага всё равно попадёт внутрь, начнётся электролиз (особенно страшно это для пары «медь-алюминий»). В результате — потеря контакта и плавление изоляции. Под землёй это может привести не просто к отключению света, а обрыву кабеля, который придётся искать и вскрывать траншею заново.
Теперь вы знаете, как соединить кабель под землёй быстро и надёжно. Пользуйтесь полученной информацией и делайте ремонт с удовольствием.
