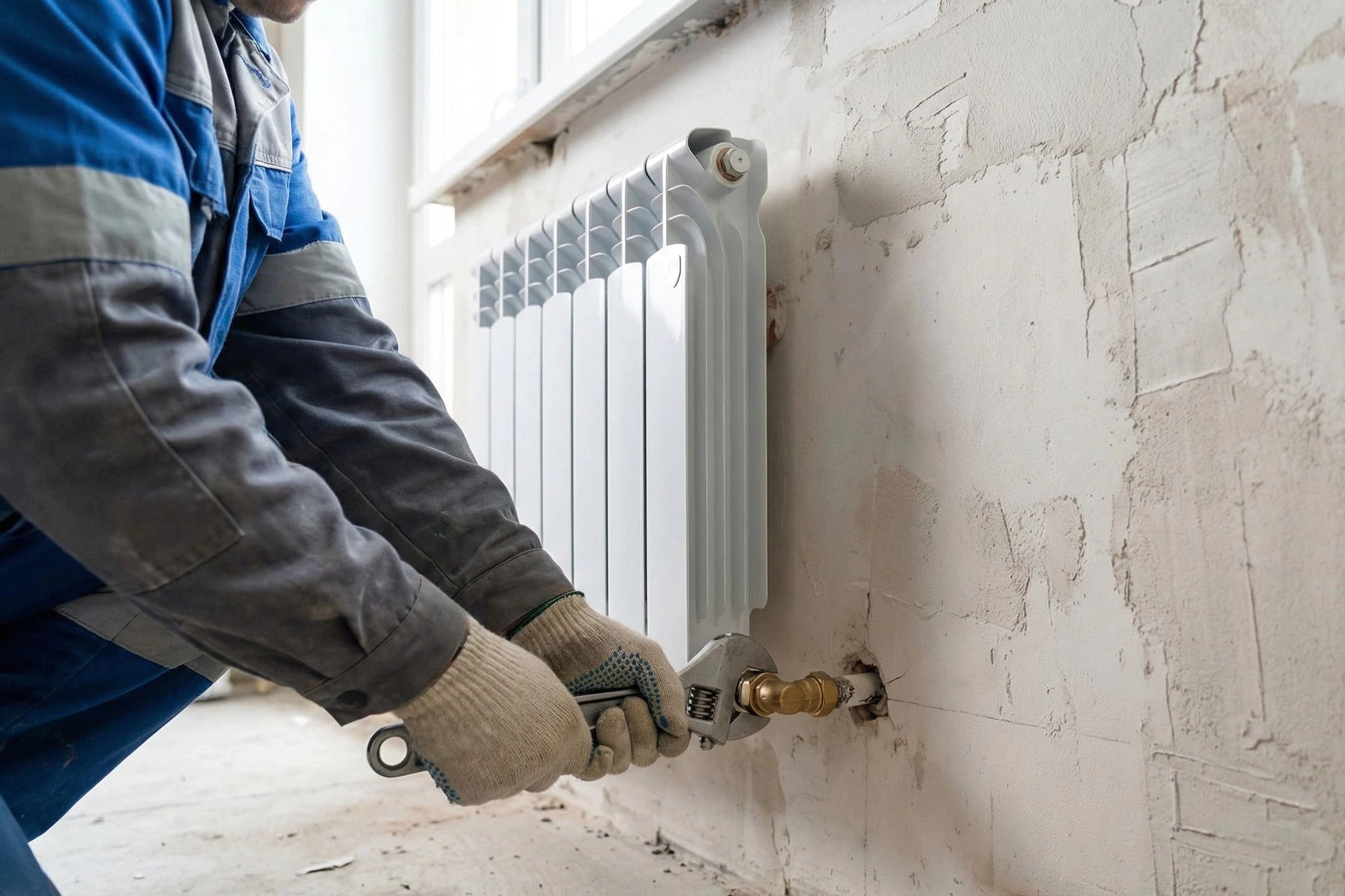

Как подключить радиаторы отопления
От того, насколько грамотно выбраны радиаторы, комплектующие, крепления и запорно-регулирующая арматура, зависит не только внешний вид помещения, но и эффективность отопления, безопасность системы и риск протечек в будущем. Подробнее обо всем этом расскажем в нашей статье.
Какие радиаторы выбрать
У каждого типа радиаторов есть своя область применения, а также отличия по способу подключения, о которых мы расскажем дальше.
Биметаллические секционные радиаторы
Это наиболее универсальный вариант. Такие радиаторы часто применяются как в системах центрального отопления, так и в автономных системах.
Для установки таких радиаторов обязательно потребуются монтажные комплекты подключения.
Алюминиевые секционные радиаторы
Альтернатива биметаллическим радиаторов для систем автономного отопления.
Стальные панельные радиаторы
Стальные панельные радиаторы используются в автономных системах отопления — в частных домах или квартирах с индивидуальным котлом.
Чаще всего они поставляются с заводскими настенными кронштейнами, но при необходимости могут устанавливаться и на напольные крепления.
Стальные трубчатые и дизайнерские радиаторы
Такие модели часто выбирают для современных интерьеров с автономным отоплением. При их установке особенно важно заранее продумать способ подключения: сбоку, снизу, из стены или из пола.
Способы разводки труб
Трубы от котла до радиатора могут быть уложены и подключены разными способами. Выбор способа разводки влияет на удобство эксплуатации радиаторов и сложность монтажа труб. Чаще всего в квартирах от застройщика встречается двухтрубная разводка, но при необходимости ее можно заменить на коллекторную.

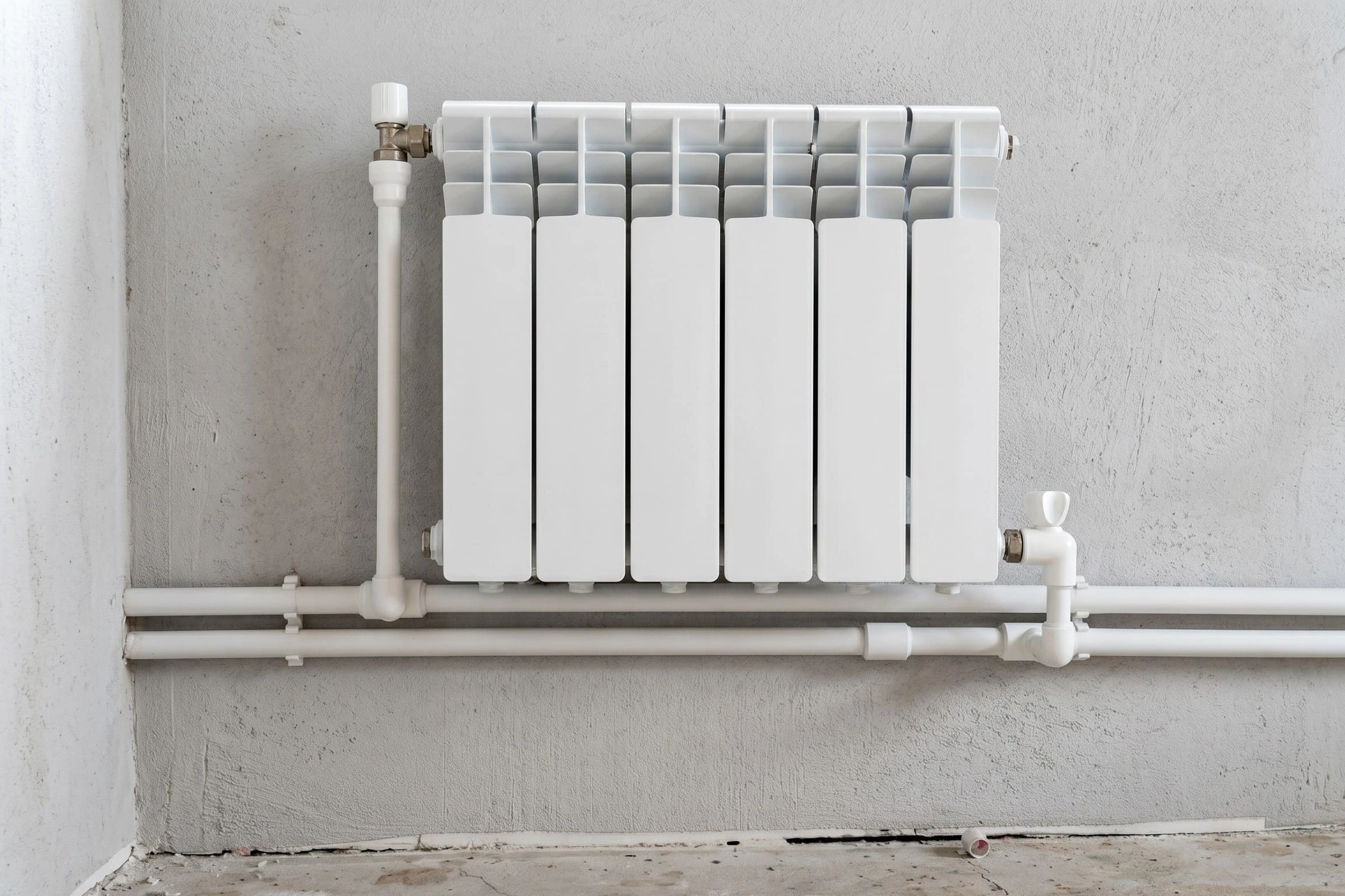

Двухтрубная (тройниковая)

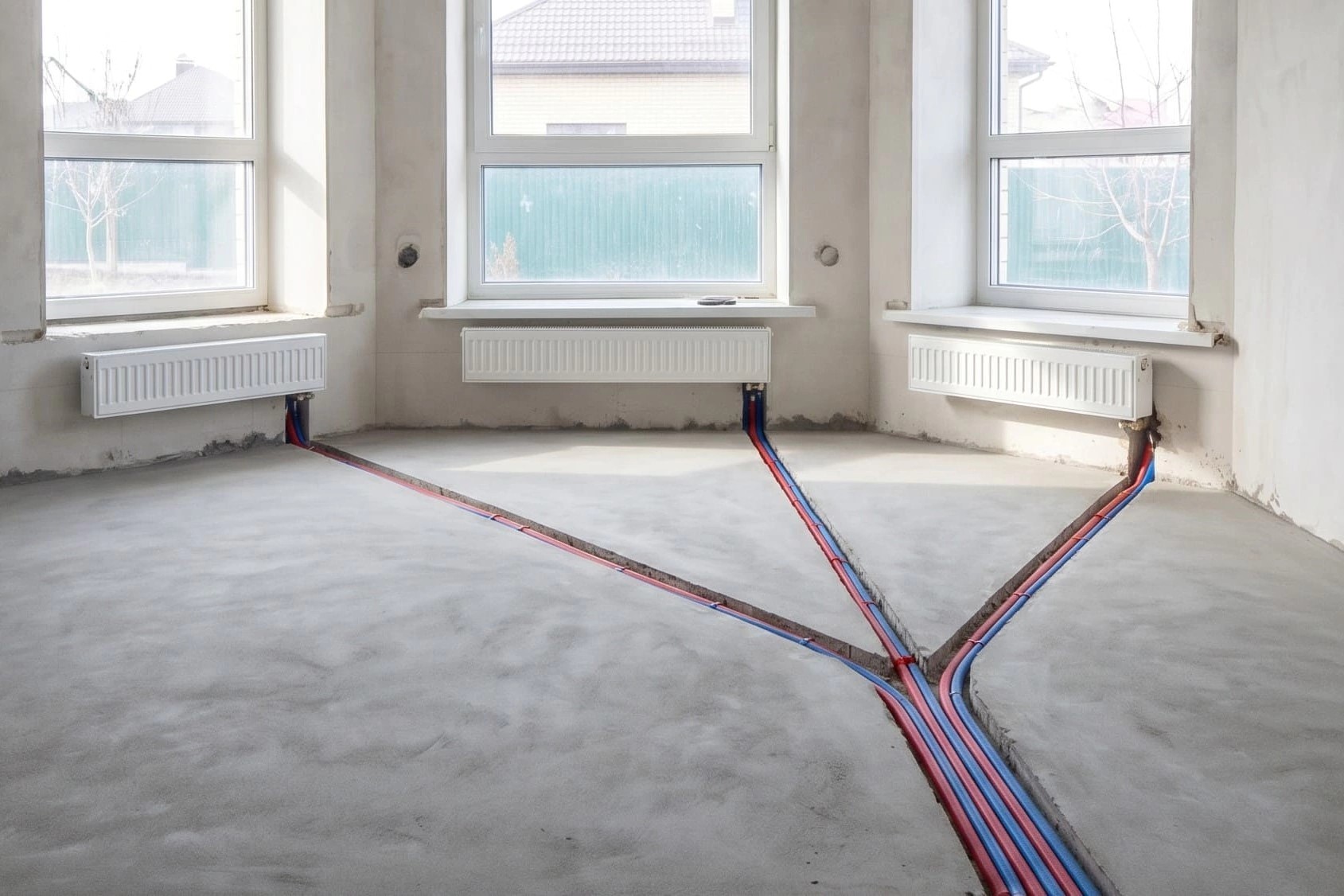

Коллекторная (лучевая)
| Двухтрубная (Тройниковая) | Лучевая (Коллекторная) | |
| Стоимость материалов | Ниже (меньше труб, нет коллекторов) | Выше на 20–40% |
| Надежность (скрытый монтаж) | Средняя (много соединений) | Высокая |
| Ремонт и эксплуатация | Нужно отключать отопление полностью | Каждый радиатор отключается индивидуально |
| Автоматизация | Термоголовками на радиаторах | Сервоприводами на коллекторе и термоголовками на радиаторах |
Основные способы подключения радиаторов
Радиаторы можно подключать разными способами, выбор зависит от выбранной модели радиатора и от подводки труб:

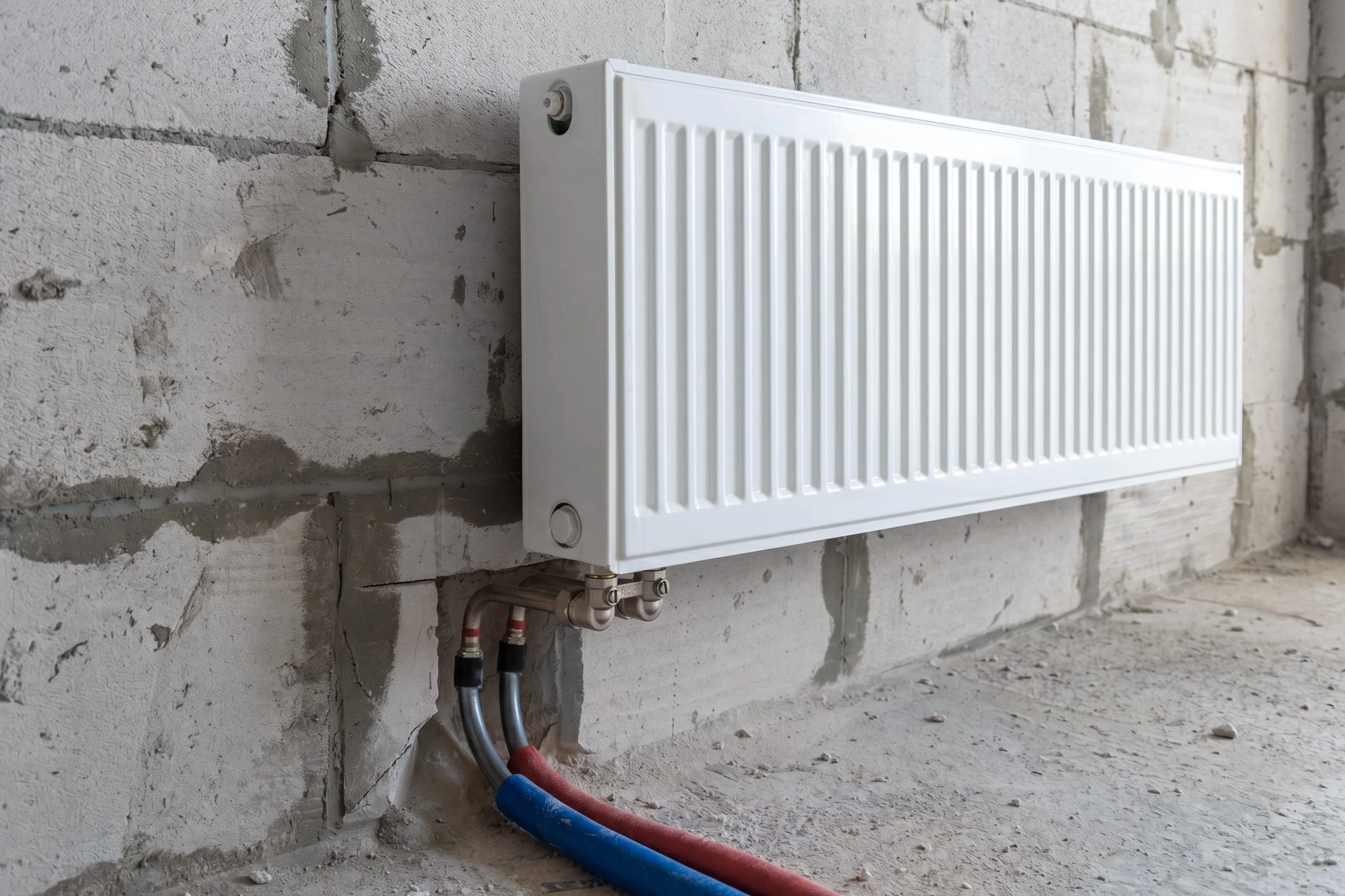

Нижнее подключение из стены
Для радиаторов с нижним подключением. Это один из самых аккуратных и эстетичных вариантов.
Трубы выходят из стены и подключаются к радиатору через специальный узел нижнего подключения — H-блок или угловые вентили.
Преимущества:
- трубы почти не видны;
- удобно убирать пол под радиатором;
- аккуратный внешний вид.

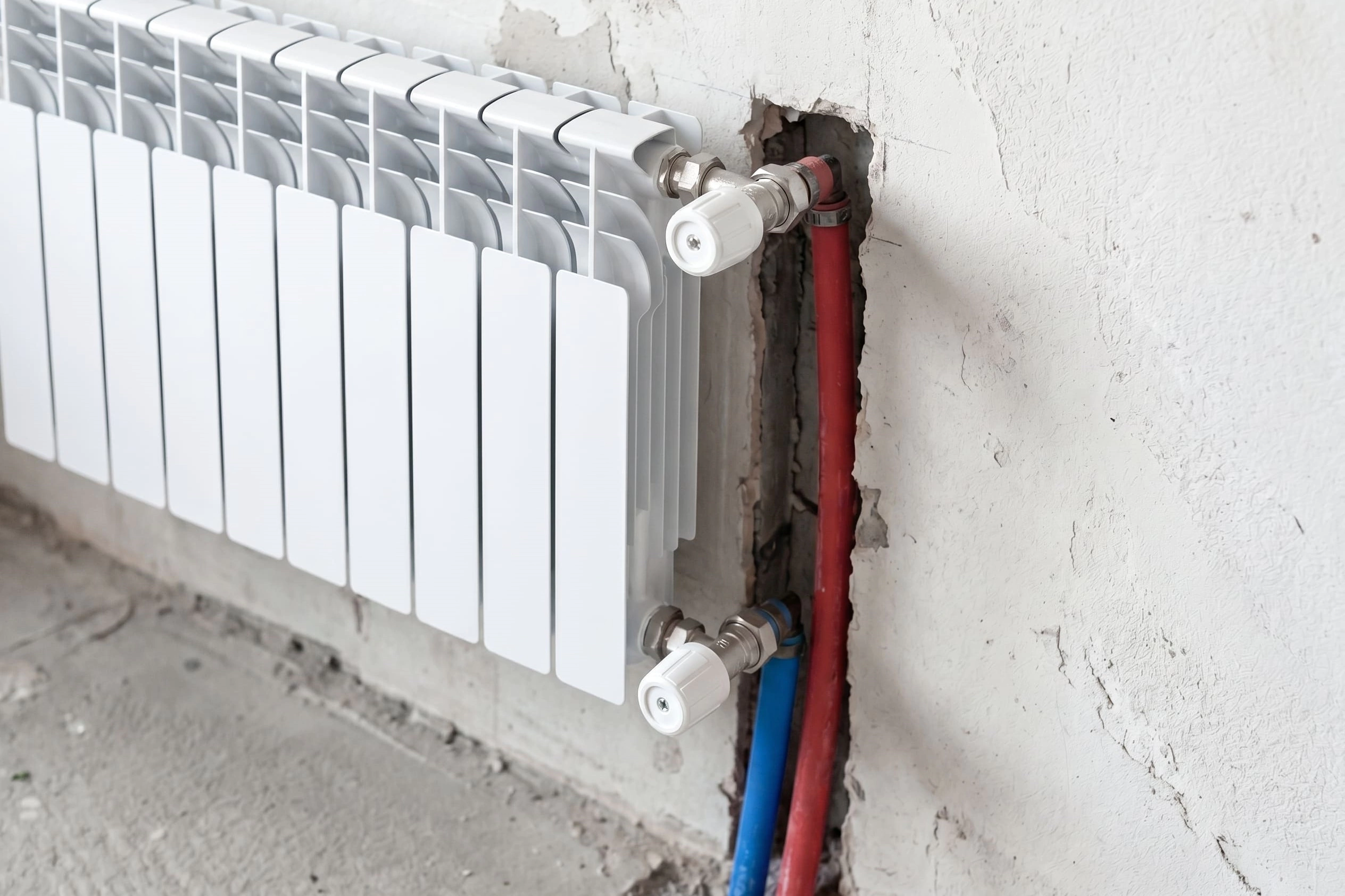

Боковое подключение из стены
Этот вариант используется для радиаторов с боковым подключением.
Трубы подходят к радиатору сбоку, обычно через угловые или аксиальные вентили.
Преимущества:
- подходит для большинства секционных радиаторов;
- удобно обслуживать соединения;
- можно установить термостатический вентиль и термоголовку.

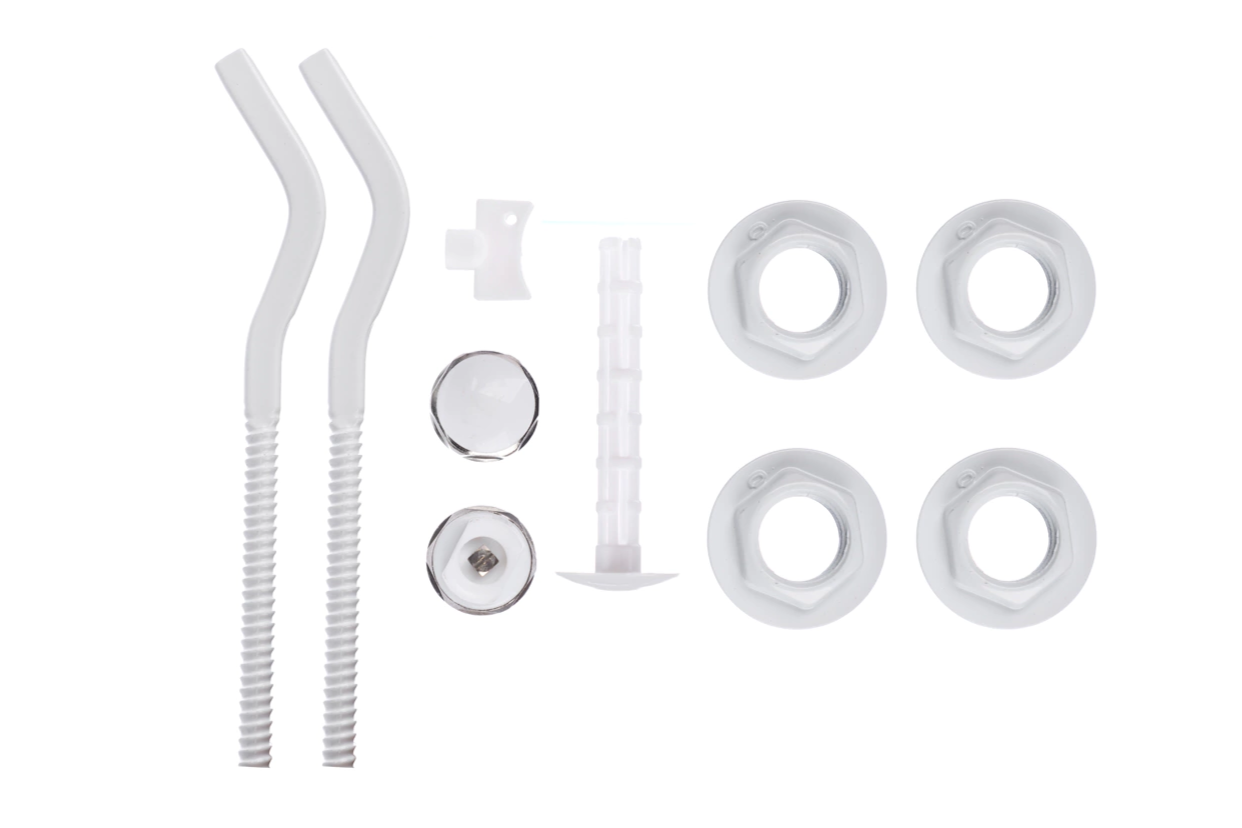

Комплекты для подключения секционных радиаторов
Алюминиевые и биметаллические секционные радиаторы обычно поставляются без полного набора соединительных элементов. Поэтому для монтажа требуется специальный комплект подключения.
Стандартный комплект обычно включает:
- Правые и левые переходники с резьбой 1/2″ или 3/4″;
- Заглушку;
- Воздухоотводчик, или кран Маевского;
- Ключ от крана Маевского;
- Кронштейны.
Для подключения панельных радиаторов требуются только вентили и кронштейны.
Диаметр подключения выбирают с учётом типа системы отопления, диаметра подводящих труб и гидравлического сопротивления.
Подключение 1/2″
- Для квартир;
- Для типовых систем с небольшим расходом теплоносителя;
- Для полипропиленовых, металлопластиковых или медных подводок малого сечения;
- Для стандартных секционных радиаторов.
Подключение 3/4″
- Для частных домов;
- Для систем с большим объёмом теплоносителя;
- Для стальных или оцинкованных труб;
- Для радиаторов с повышенной мощностью;
- Для систем с увеличенным гидравлическим сопротивлением.
Вентили для подключения радиаторов
Для подключения радиатора любого типа используются вентили. Они нужны для перекрытия, регулировки и обслуживания отопительного прибора. Вентили различаются по типу управления и геометрии подключения.

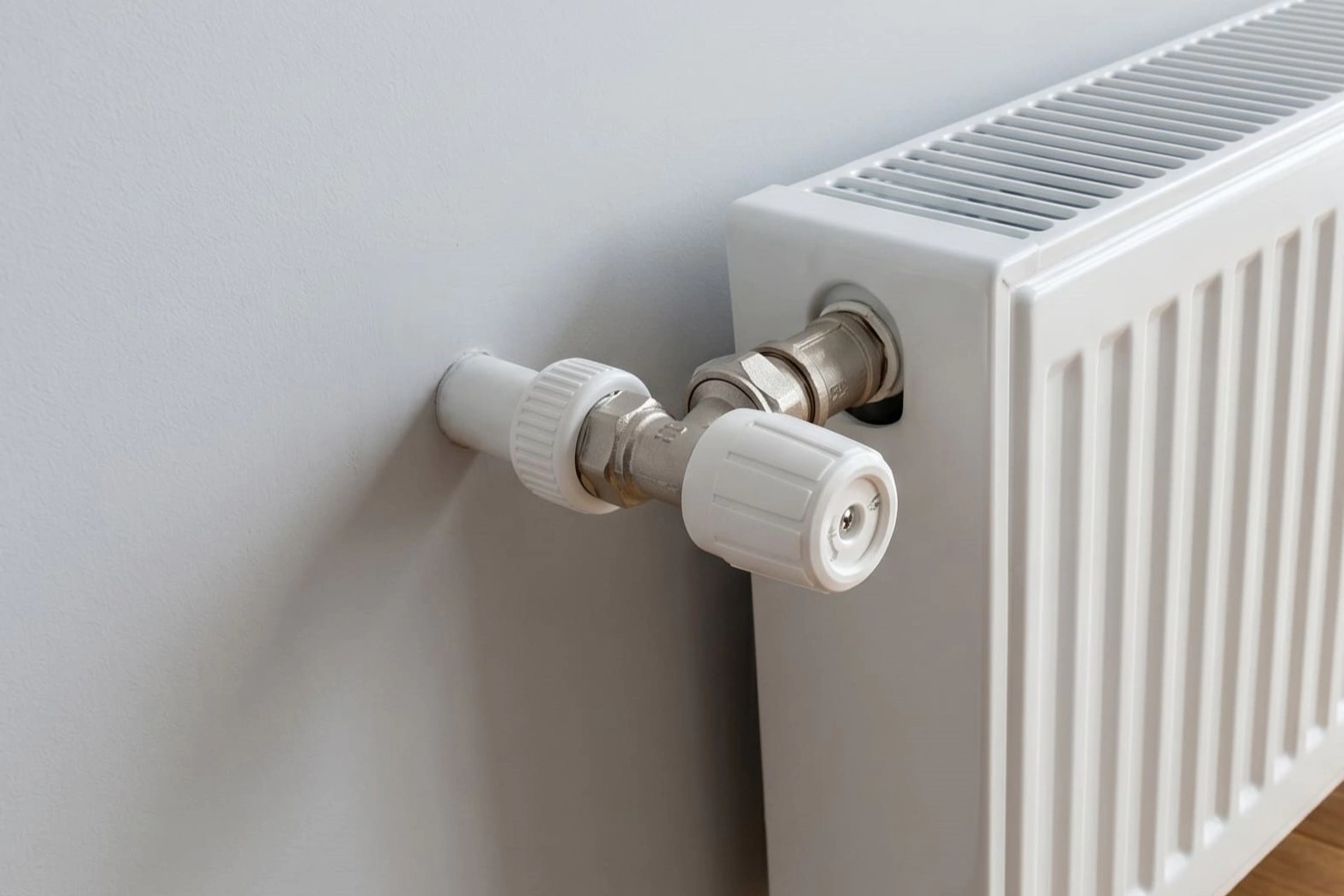

Ручные вентили
Это простые запорные или регулировочные элементы. Они подходят для помещений, где не требуется частая настройка температуры (коридоры, кладовые, технические помещения, сезонные дачные дома).

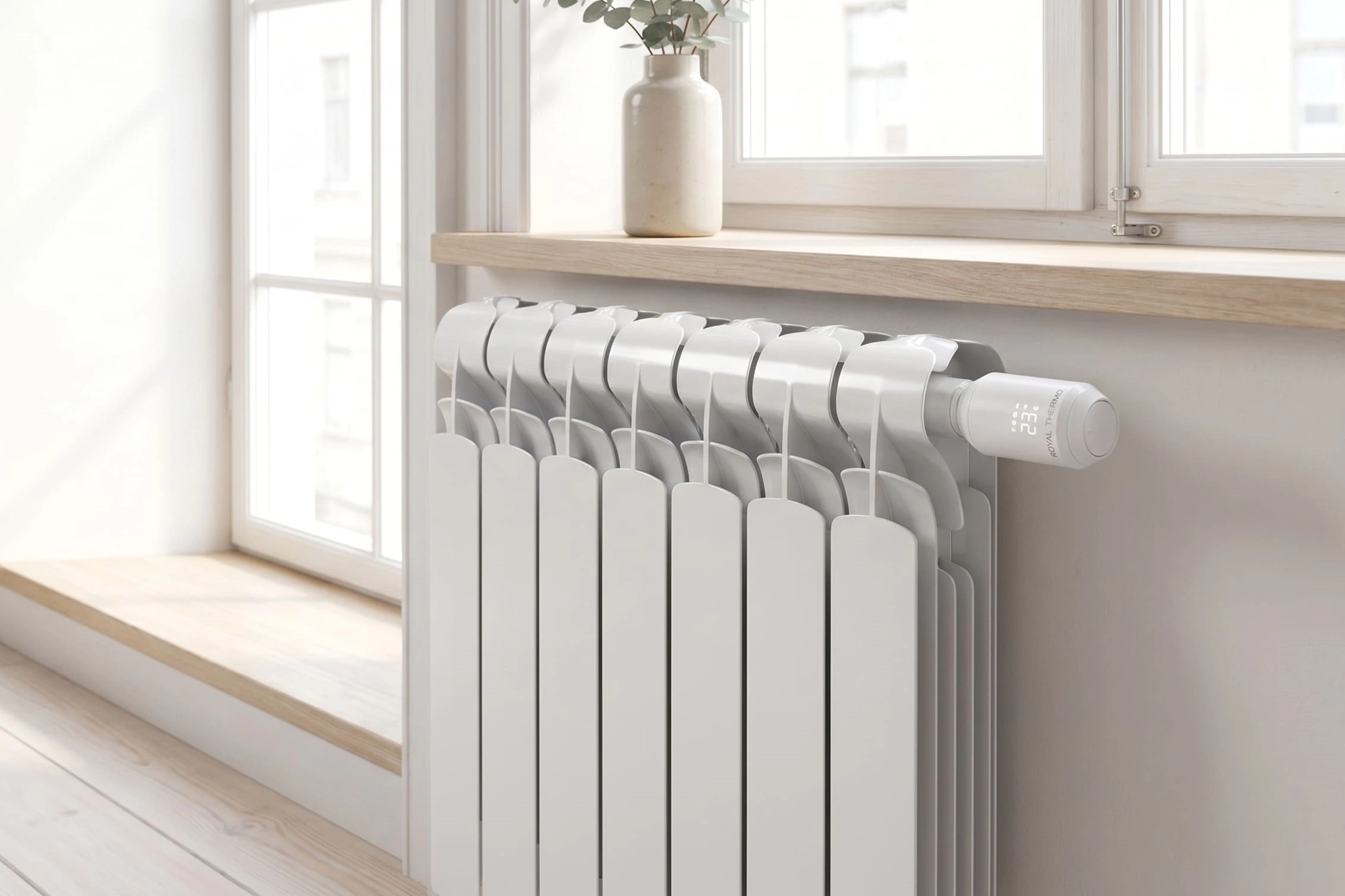

Термостатические вентили
Термостатический вентиль работает вместе с термоголовкой. Он автоматически изменяет проходное сечение клапана и поддерживает заданную температуру в помещении (жилые комнаты, спальни, детские и кабинеты).
Форма вентилей

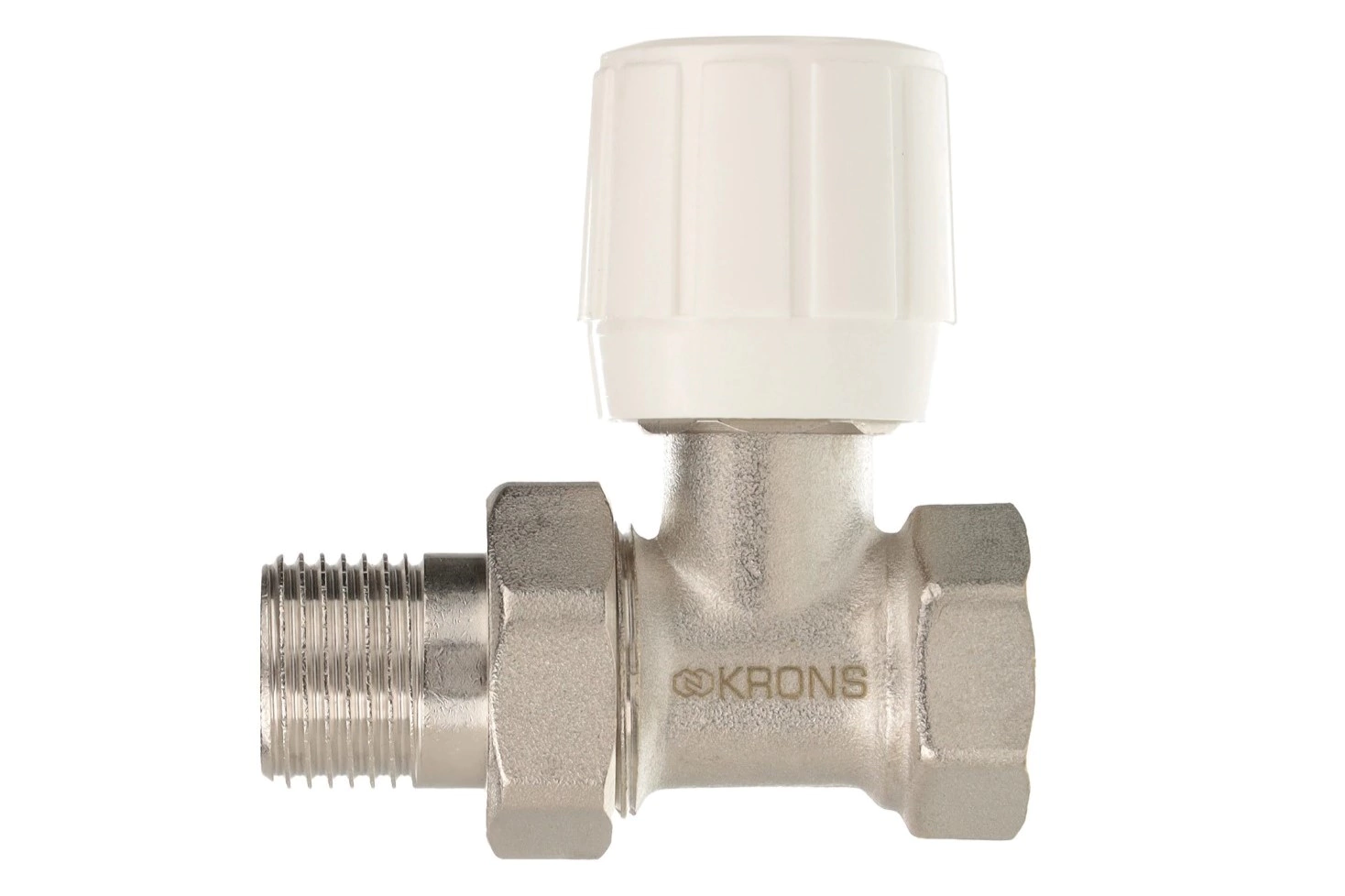

Прямые вентили
Используются, когда трубы подходят к радиатору параллельно стене или полу, без поворотов.

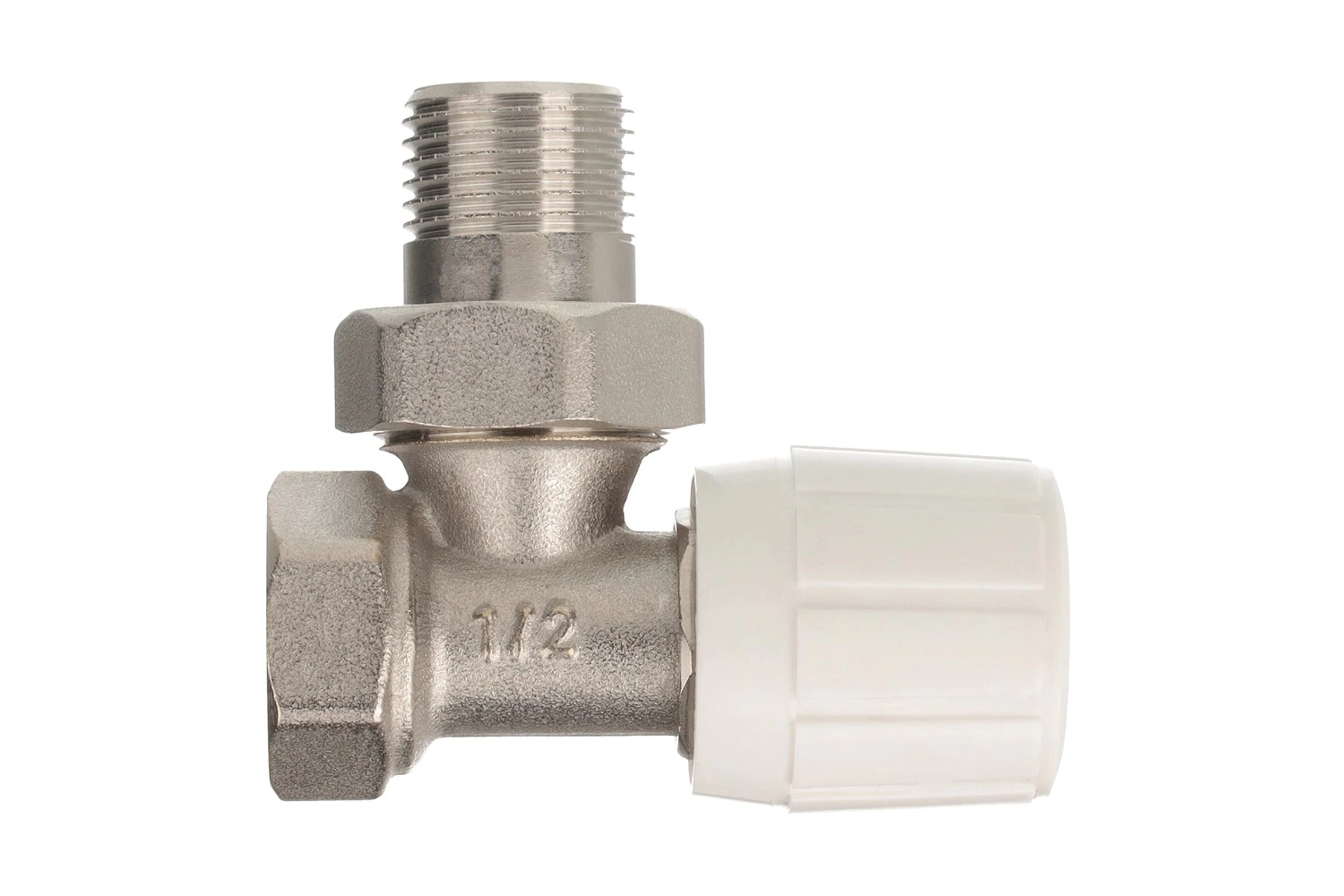

Угловые вентили
Применяются для бокового и нижнего подключения радиаторов из стены.

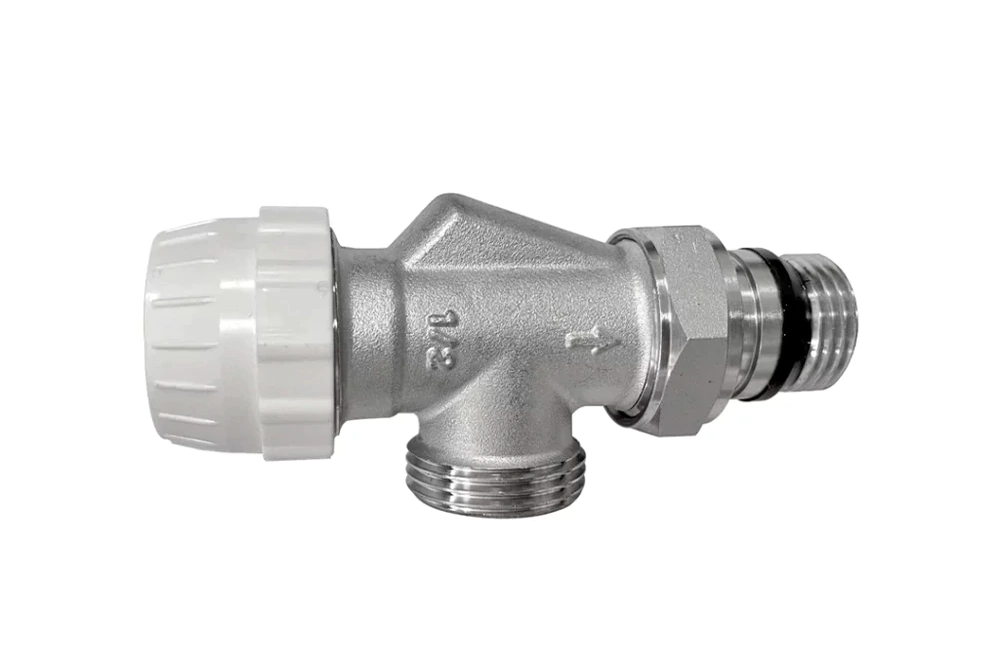

Аксиальные (осевые) вентили
Аксиальный вентиль используется, когда труба выходит из стены, а сам регулирующий элемент расположен параллельно плоскости стены. Такой вариант меньше выступает за габариты радиатора и выглядит более эстетично.
Термоголовки
Термоголовка устанавливается на термостатический вентиль и управляет температурой радиатора.

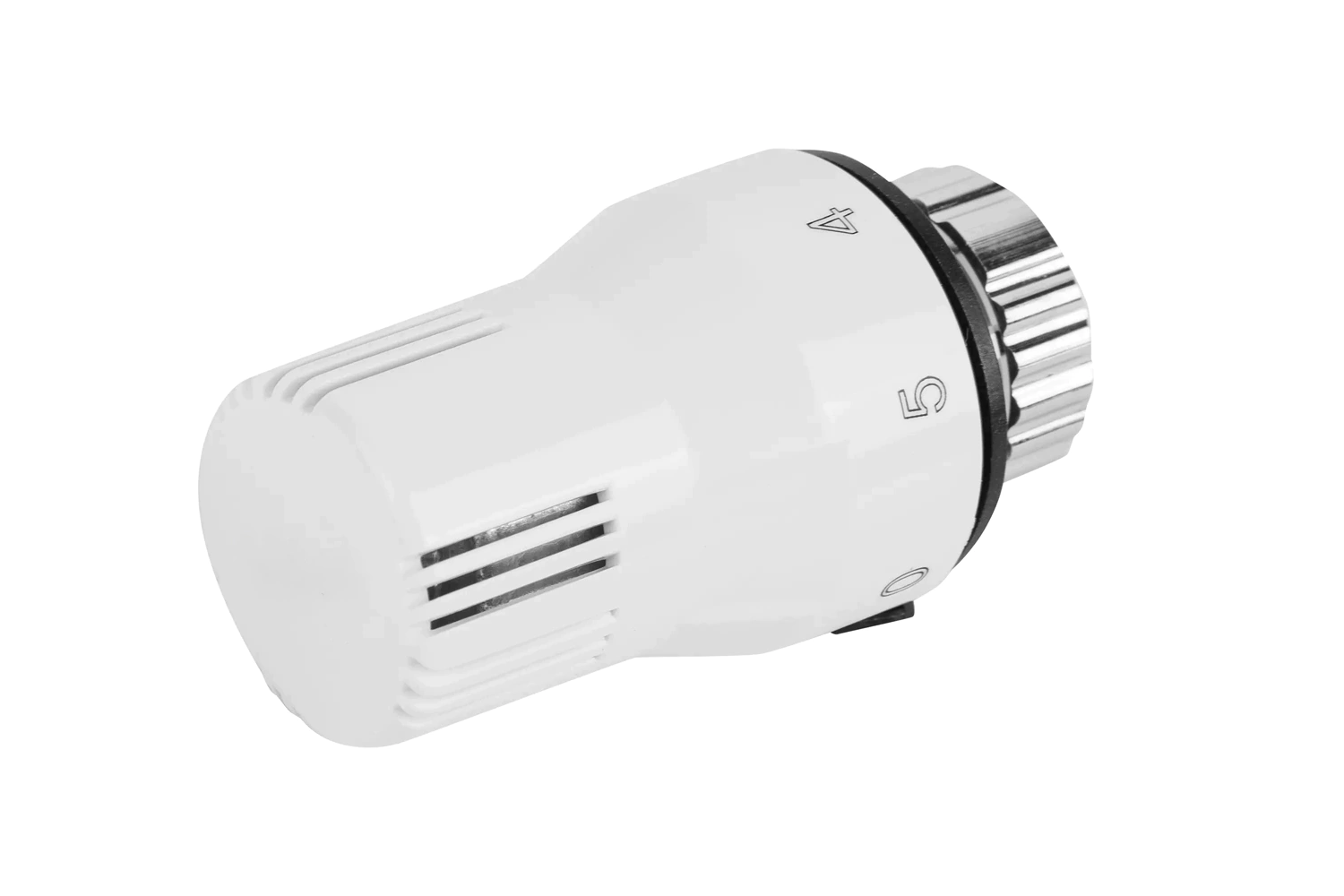

Обычные термоголовки
Работают за счёт термоэлемента — жидкости или газа внутри сильфона. При нагреве вещество расширяется и прикрывает клапан, при охлаждении — сжимается и увеличивает проток теплоносителя. Такие головки не программируются и не управляются удалённо.

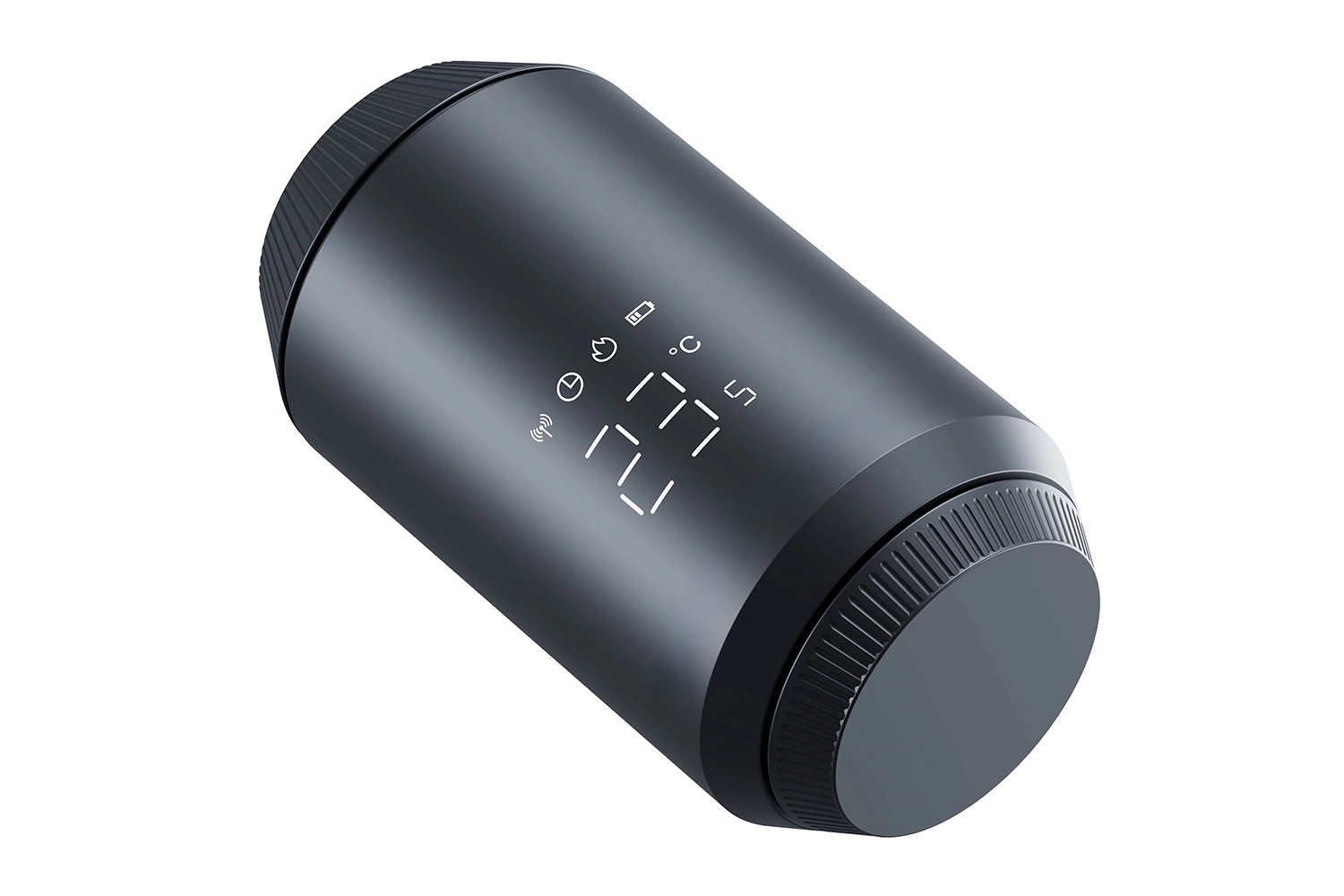

Автоматические термоголовки Zigbee
Современные термоголовки с поддержкой Zigbee подключаются к системе умного дома через хаб. С их помощью можно управлять температурой в помещении с помощью смартфона. Перед покупкой важно проверить совместимость с вашим хабом: Яндекс Алиса, Apple HomeKit, Home Assistant, Tuya и другими системами.
Термоголовки отличаются типом соединения с вентилем. Самые распространённые варианты: резьба M30×1.5 и клипсовое крепление Danfoss RA.

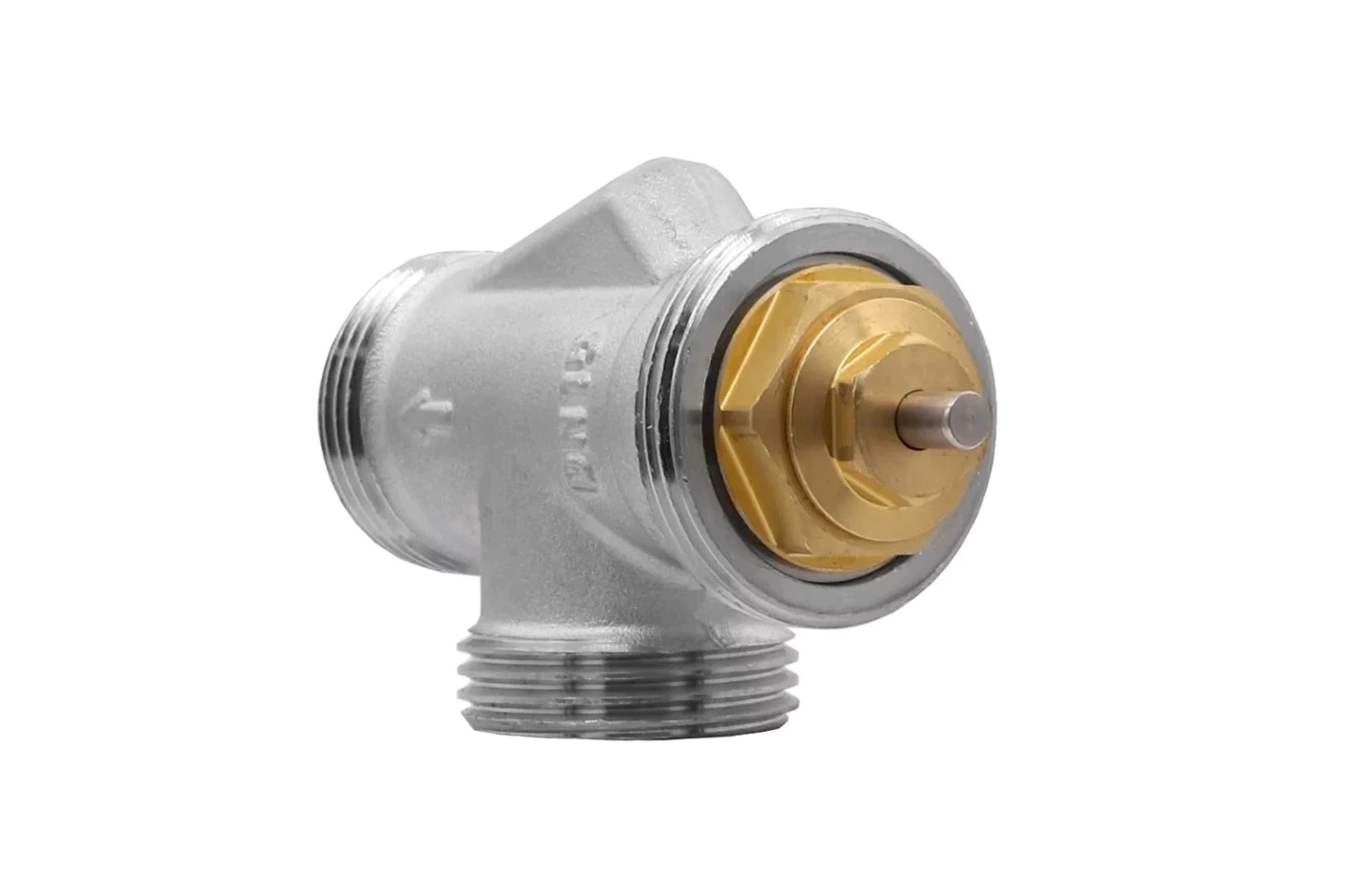

M30×1.5

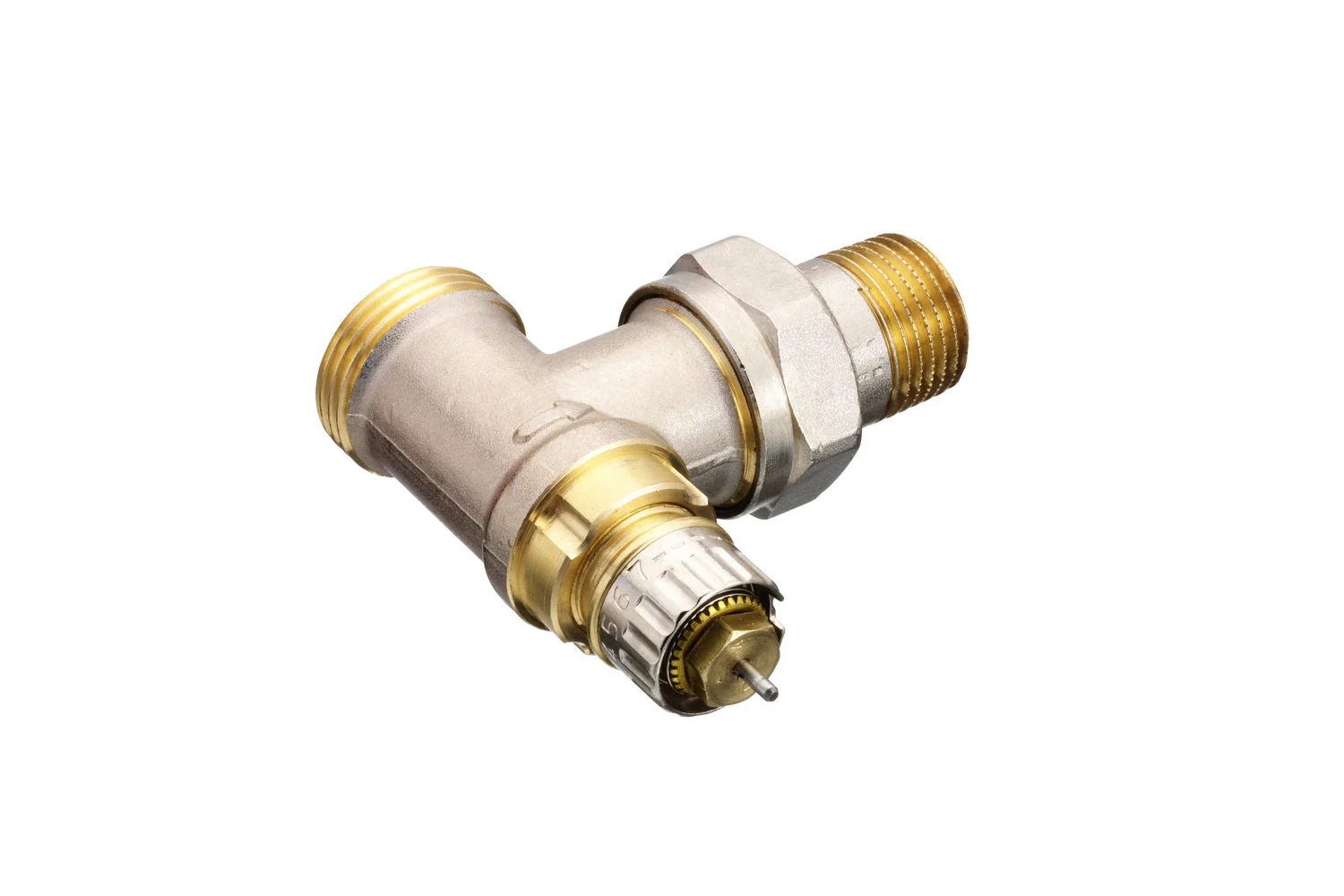

Danfoss RA
Крепления для радиаторов
Надёжная фиксация радиатора — обязательное условие безопасной эксплуатации. Количество и тип кронштейнов зависят от массы прибора, количества секций, материала стены и рекомендаций производителя. Ориентировочные рекомендации по количеству креплений:
| Количество секций | Рекомендуемое количество кронштейнов |
| До 4 секций | 2 шт. |
| От 4 до 10 секций | 3 шт. |
| Более 10 секций | 4 шт. |
Точное количество креплений лучше уточнять в паспорте конкретного радиатора.
Теперь вы знаете какими способами и с помощью каких вентилей можно подключить радиаторы отопления. Пользуйтесь полученной информацией и делайте ремонт с удовольствием.
