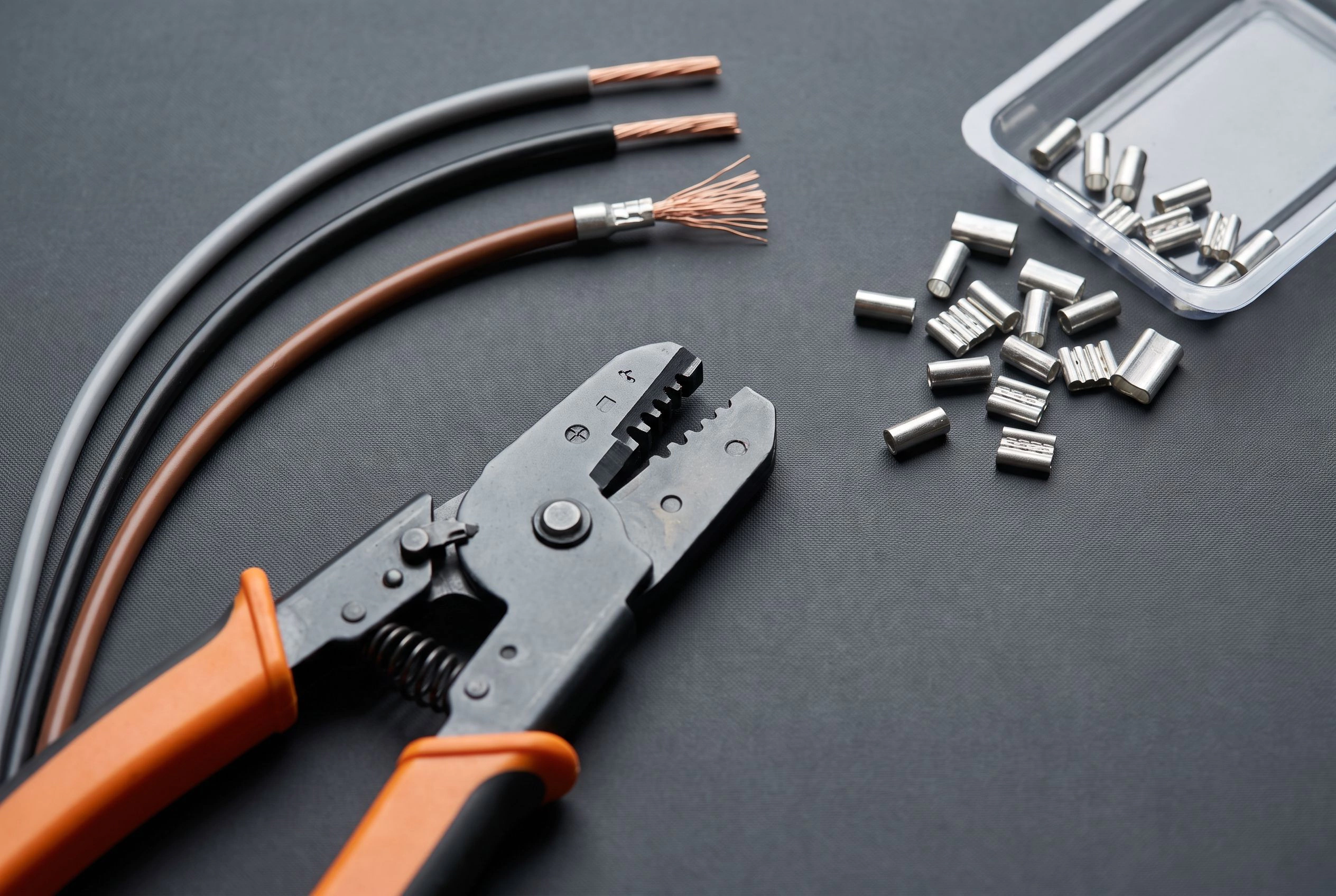

Как правильно завести многопроволочный кабель в автомат

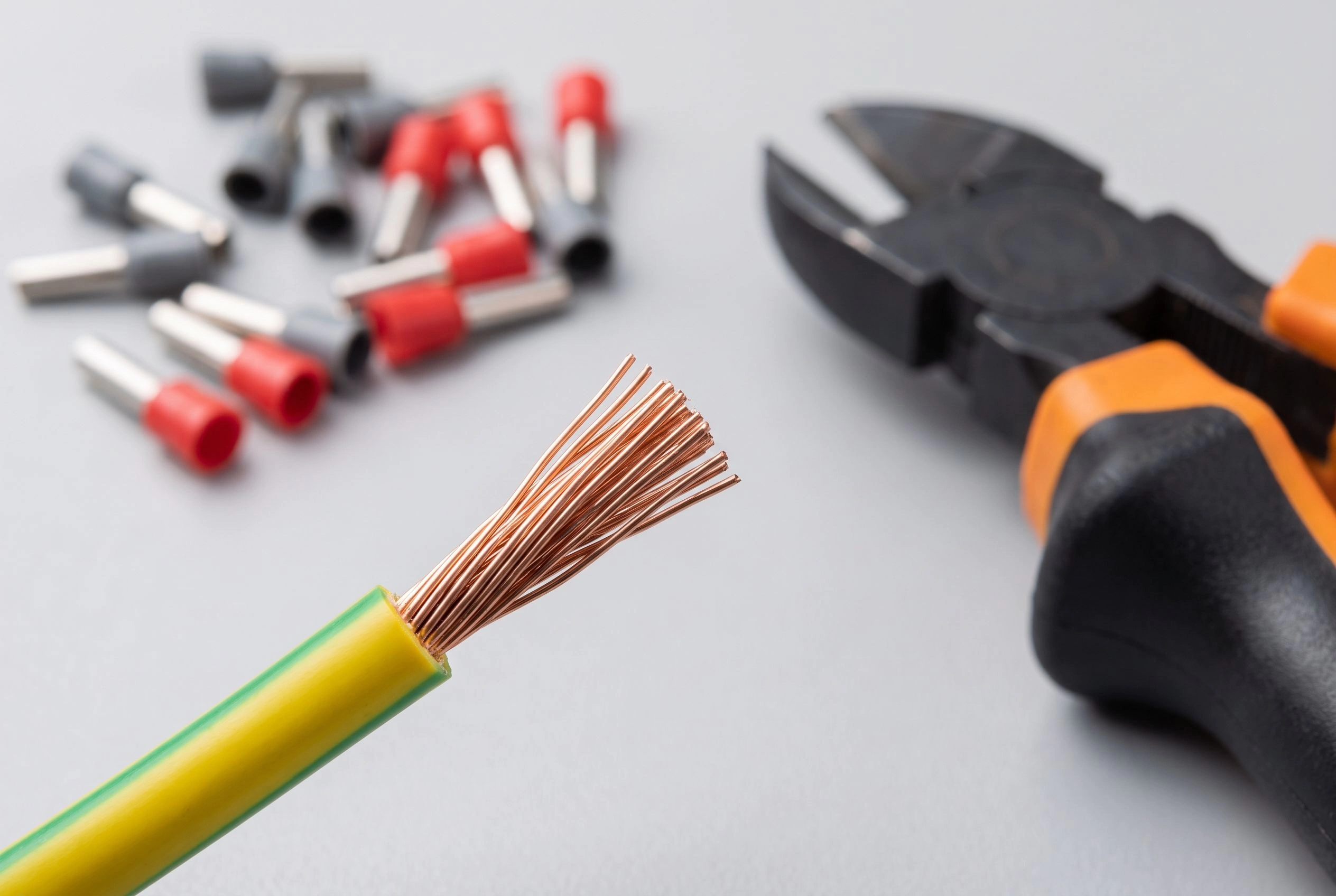

Основная ошибка, которую допускают новички - подключают многопроволочный провод к автомату без оконцевания. Если обжать голый многопроволочный провод, как он есть, то при затягивании жилки передавливаются и в этом месте ухудшается контакт и это приводит к перегреву и потенциально может спровоцировать пожар. Затягивать голый многожильный провод в клемме нельзя. А для оконцевания многопроволочных жил нужно применять специальные наконечники НШВ и НШВИ.

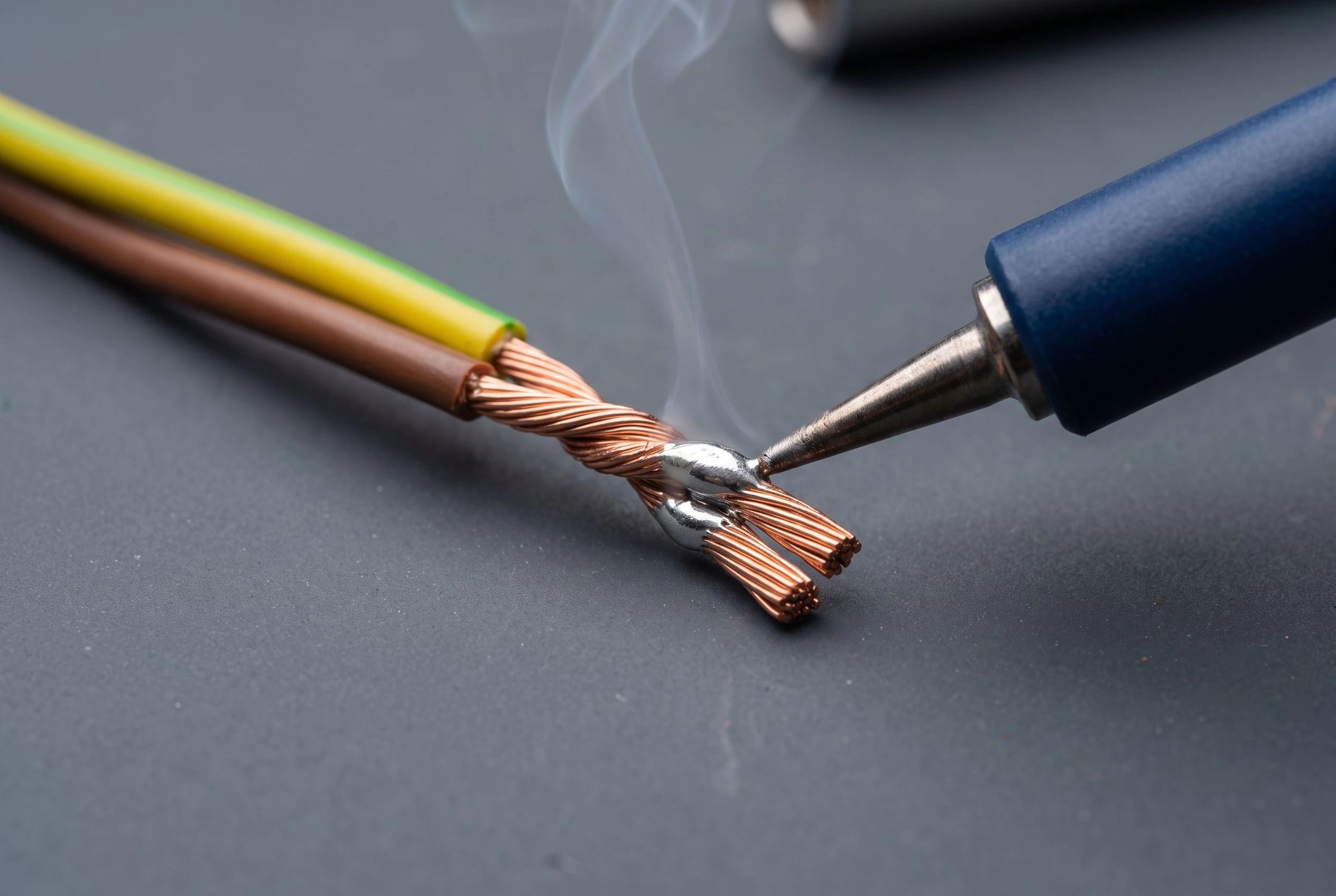

Пайка проводов под зажим автомата – ошибка. ПУЭ не содержит прямого запрета, а лишь ограничивает сферу её применения. Тем не менее, для сборки щитов на винтовых зажимах опытные электрики и современные стандарты настоятельно рекомендуют избегать пайки и вместо неё использовать обжим.
Луженое соединение со временем начинает «плыть». И чтобы такой контакт был надежный, его постоянно нужно проверять и подтягивать. Если этого не сделать, пайка начинает перегреваться, припой плавится, место соединения ослабляется сильнее и контакт начинает плавиться, что может привести к пожару.

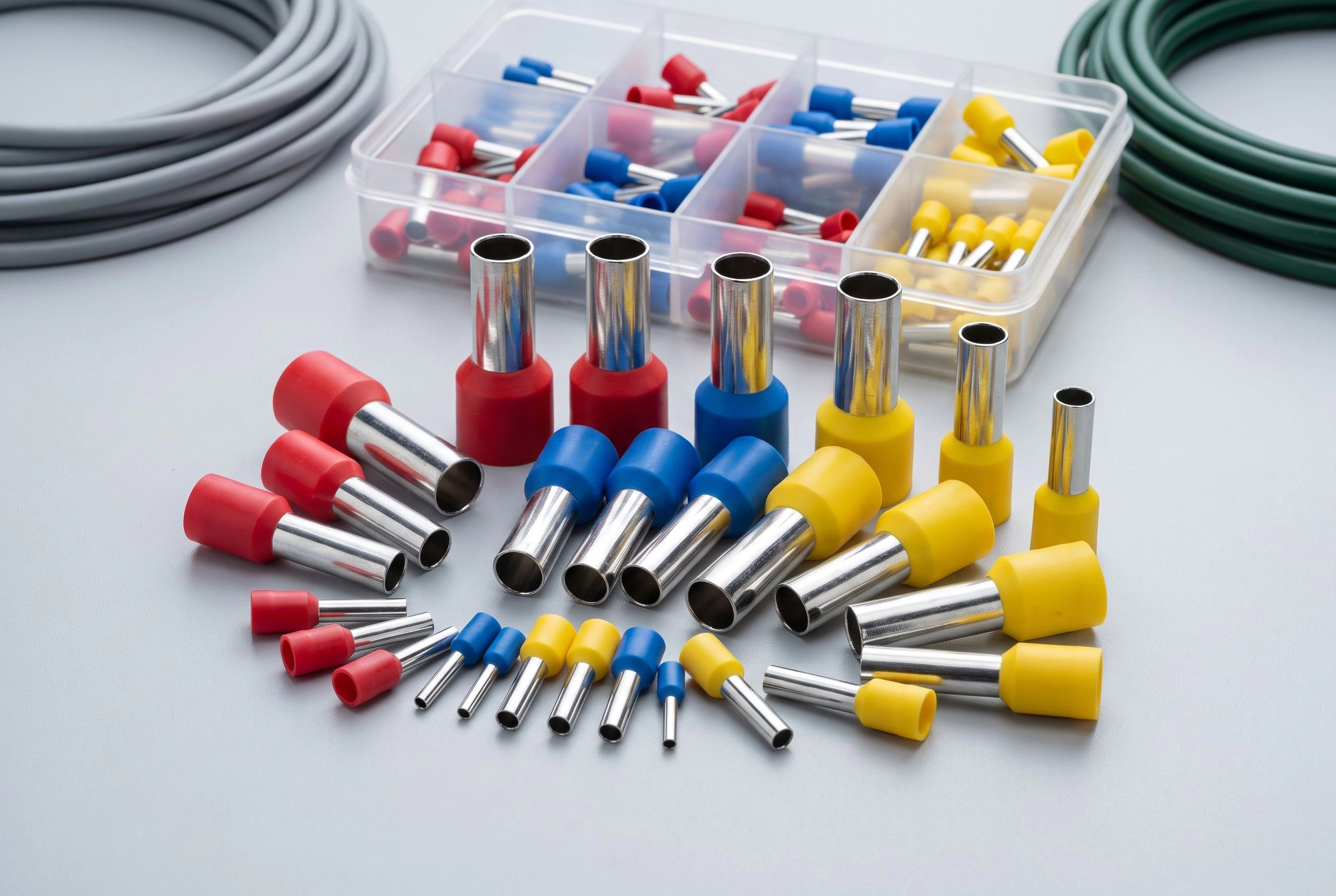

Кабельные наконечники штыревые втулочные для опрессовки многожильных проводов представляют собой медную луженую трубку. Существуют три вида наконечников: с изоляцией (НШВИ), без изоляции (НШВ) и для двух проводов с изоляцией (НШВИ2). Первые два типа отличаются друг от друга только наличием изоляции, а третий тип предназначен для обжима одновременно двух проводов с одинаковым сечением. Это нужно для подключения двух многожильных проводов к одному зажиму автомата.

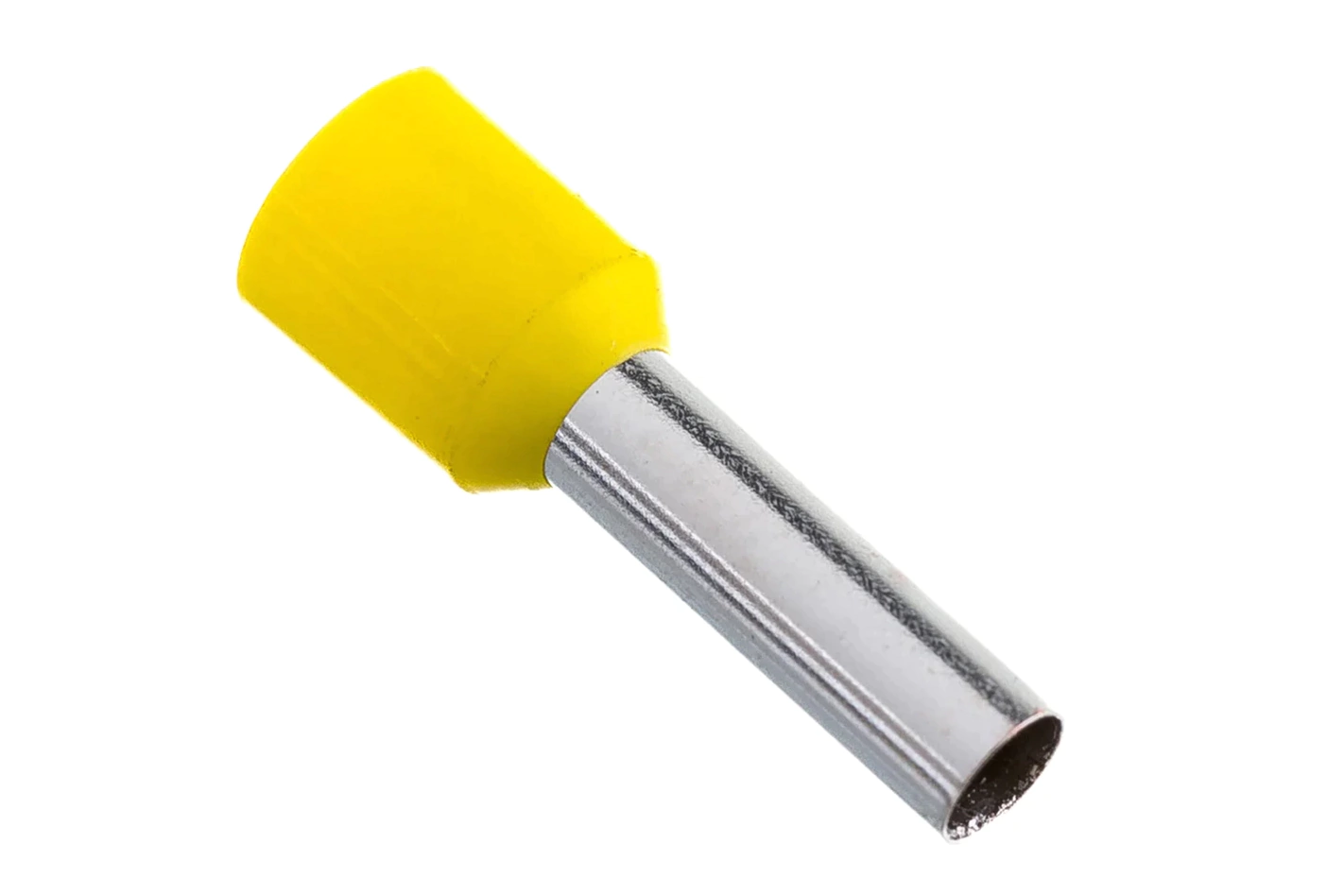

Кабельные наконечники штыревые втулочные с изоляцией (НШВИ)

Изолированные наконечники. Применяются для изоляции 1 провода. Применяются в любых клеммах (автоматах, клеммниках, розетках).

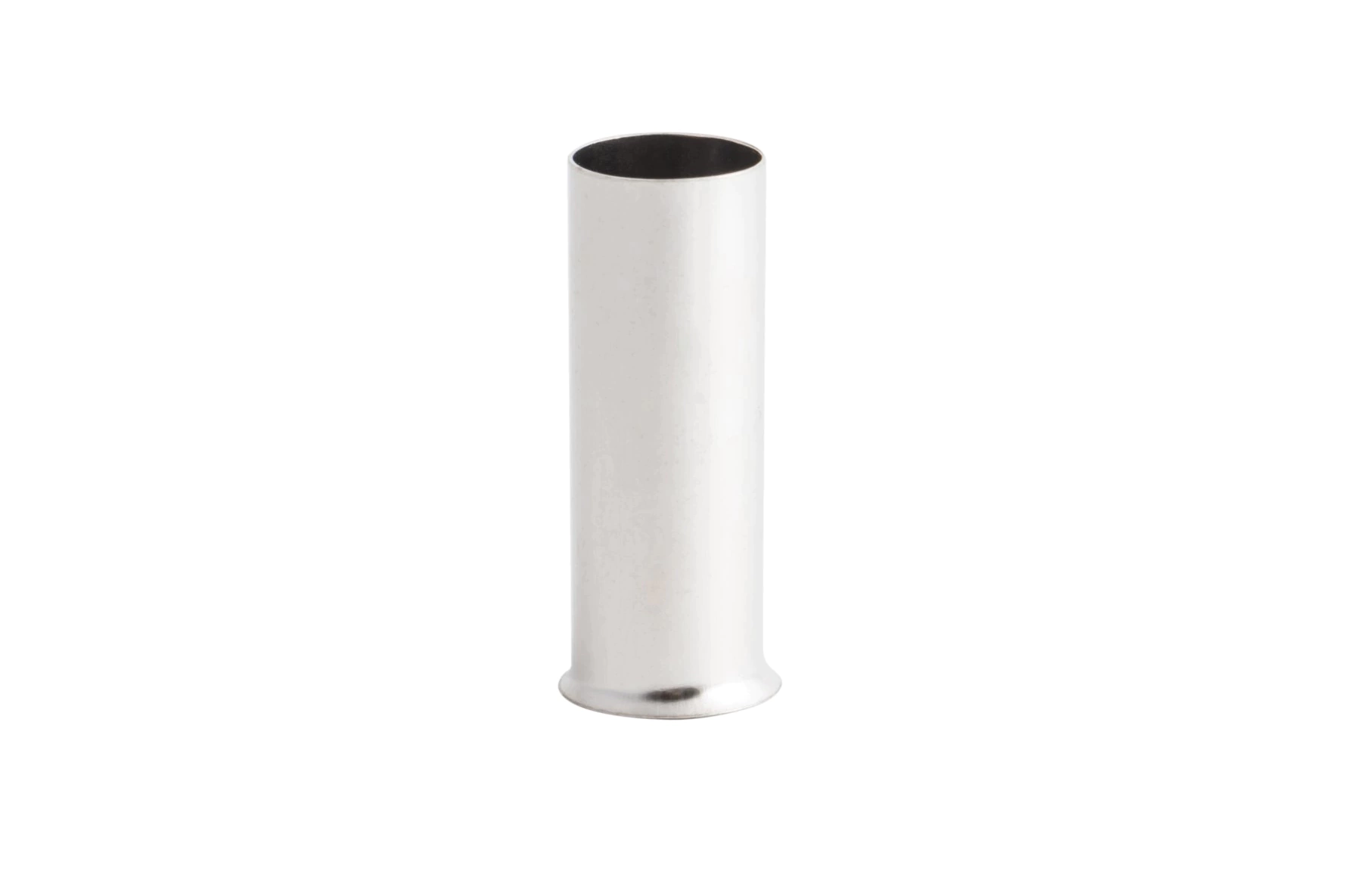

Кабельные наконечники штыревые втулочные без изоляции (НШВ)

Неизолированные наконечники. Применяются для изоляции 1 провода, с использованием термоусадочных трубок.

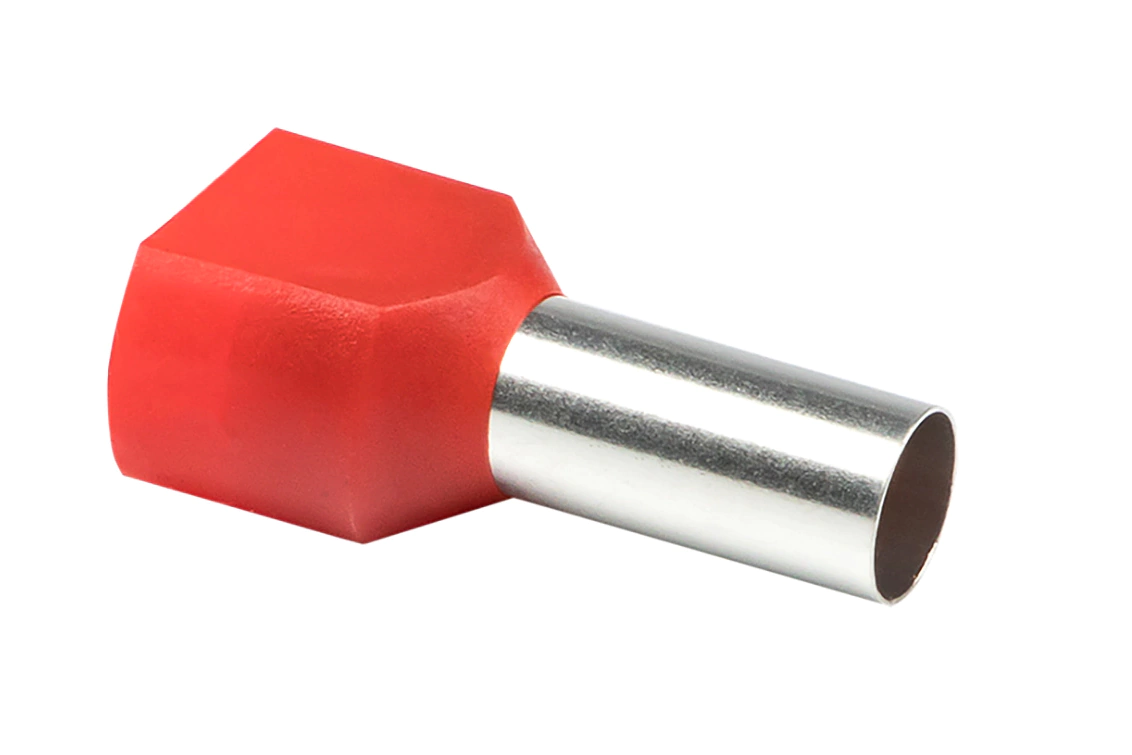

Кабельные наконечники штыревые втулочные с изоляцией для двух проводов (НШВИ2)

Изолированные наконечники. Для подключения двух проводов к одной клемме.

Кабельные наконечники штыревые втулочные разделяются по сечению и длине обжимной части. С одной стороны штыревой наконечник развальцован - это сделано для того, чтобы в процессе монтажа не возникало затруднений с вводом многожильного кабеля в наконечник.

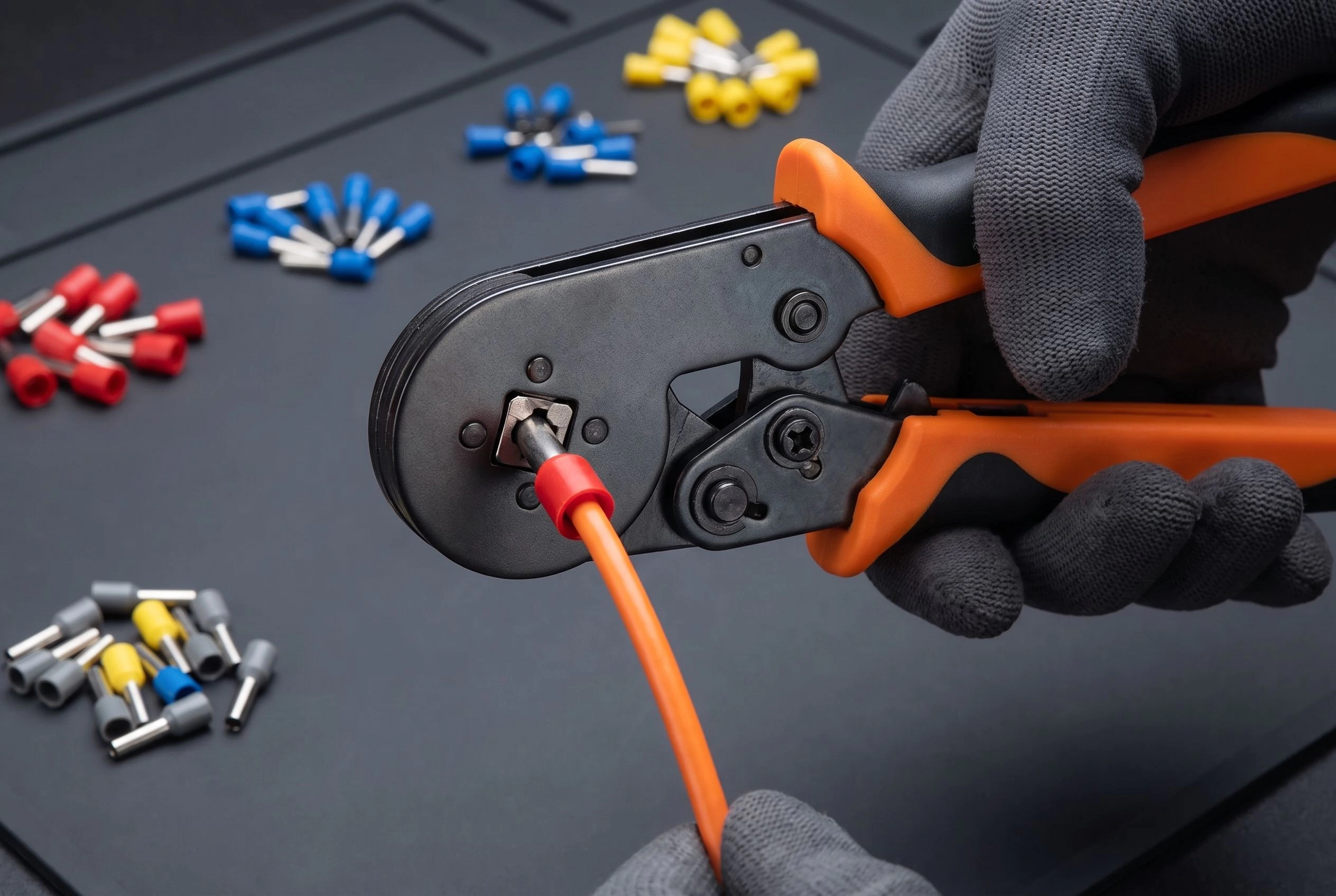

Наконечники штыревые втулочные обжимаются с помощью специального инструмента. Обжимной инструмент разделяется на два типа: по принципу пассатижей и диафрагменный инструмент. Первый тип инструмента наиболее распространен и имеет разнообразное количество модификаций от простых клещей в виде пассатижей до обжимного инструмента с храповым механизмом, но в данном инструменте обжим кабельного наконечника происходит только с двух сторон.

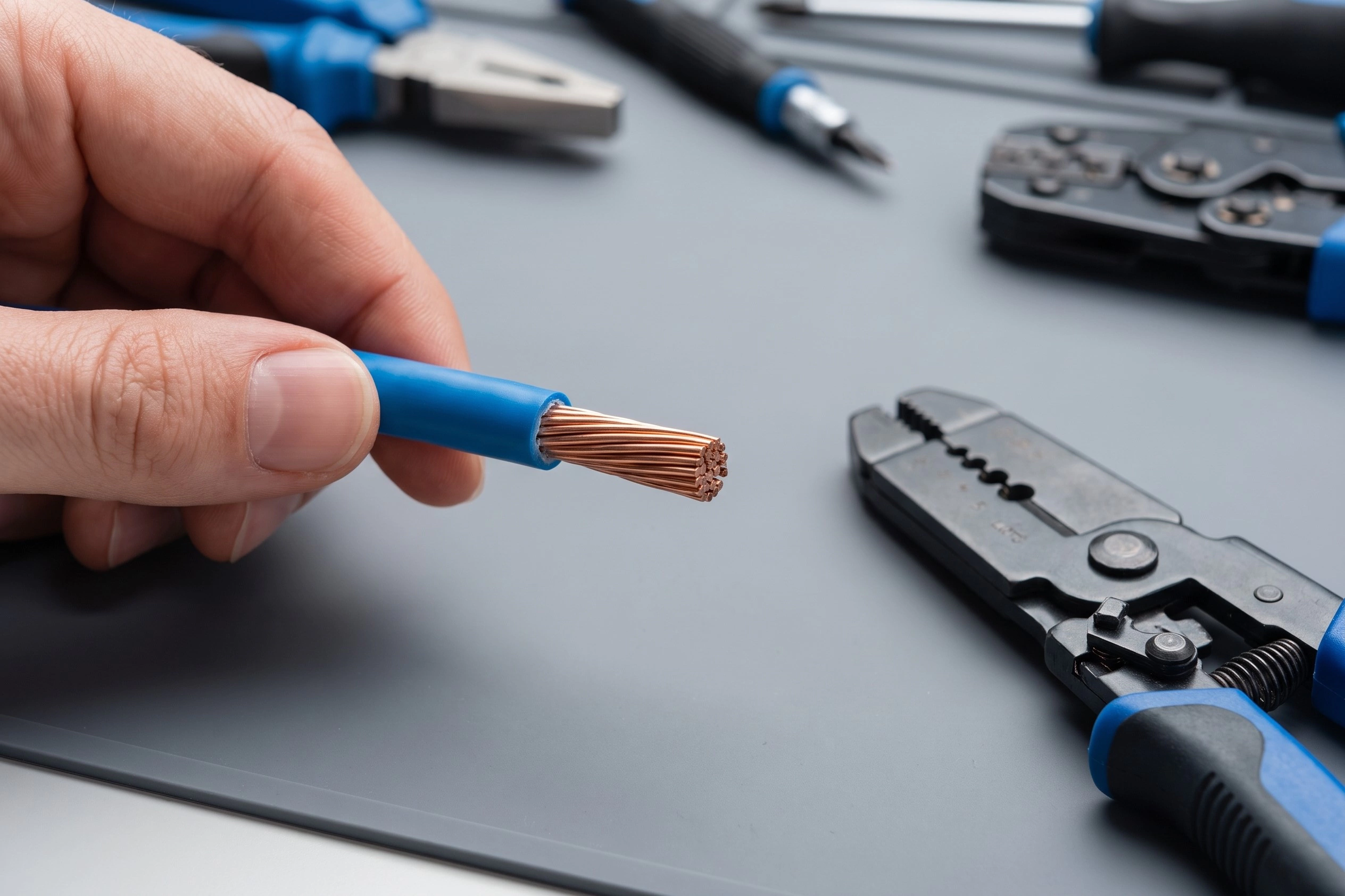

• Зачистите провод: Снимите изоляцию провода, оголив жилы на 2-3 мм больше длины наконечника.
• Подберите наконечник: Выберите НШВИ или НШВИ2 подходящего сечения и длины контактной части.
• Наденьте наконечник: Плотно, до упора, наденьте наконечник на зачищенный конец провода, чтобы медные жилы полностью вошли в гильзу.

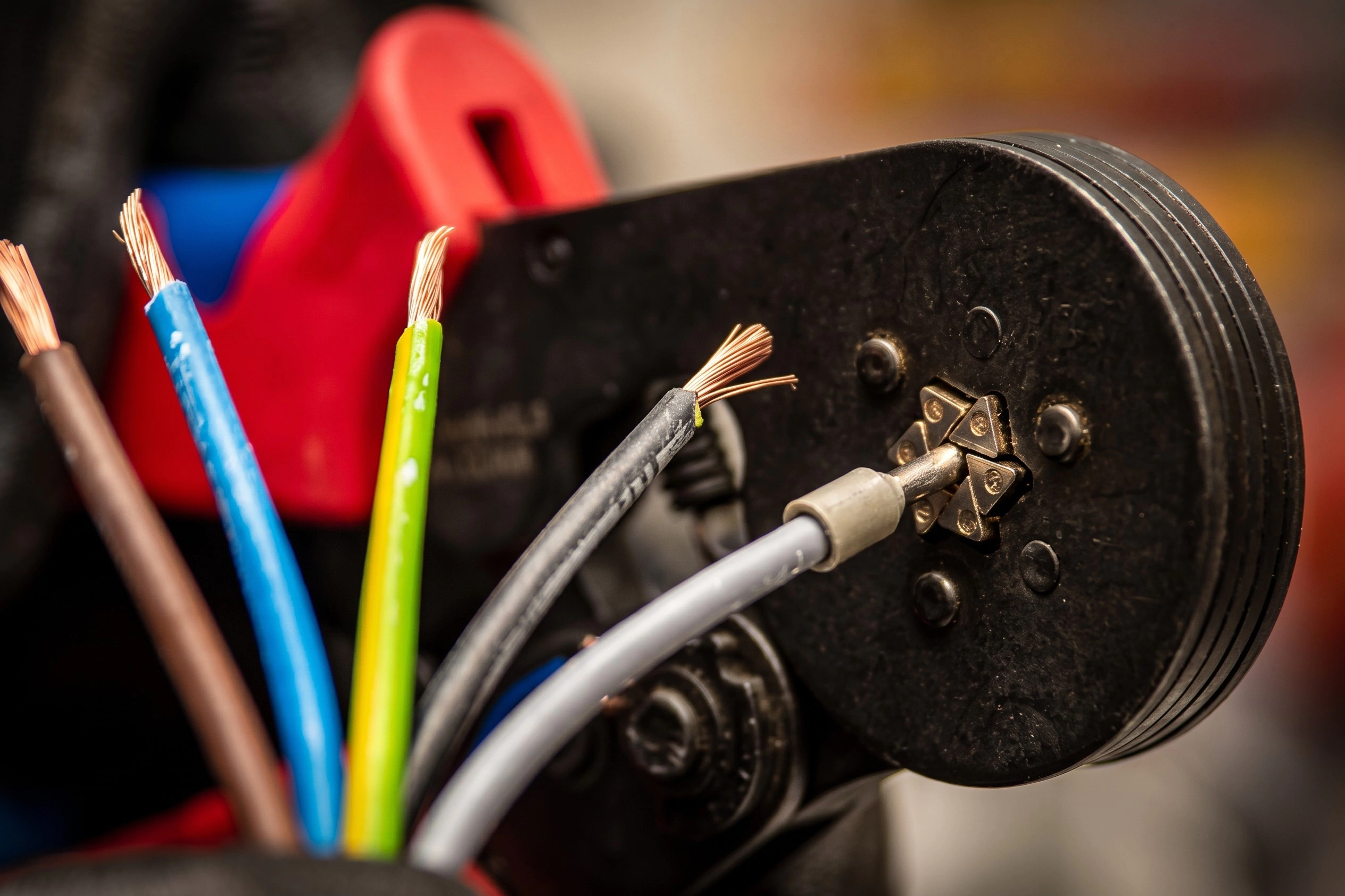

• Обожмите наконечник: Установите провод с наконечником в гнездо кримпера и произведите обжим до полного срабатывания храпового механизма.
• Проконтролируйте качество: Визуально проверьте, что обжим ровный и симметричный. Если проволочки жилы выступают из втулки больше чем на 1 мм, обрежьте лишнее бокорезами.
• Заведите в автомат: Ослабьте винт клеммы, вставьте обжатый наконечник до упора и затяните винт моментом, рекомендованным производителем.
